RSローラチェーン 主要諸元
RS15-1

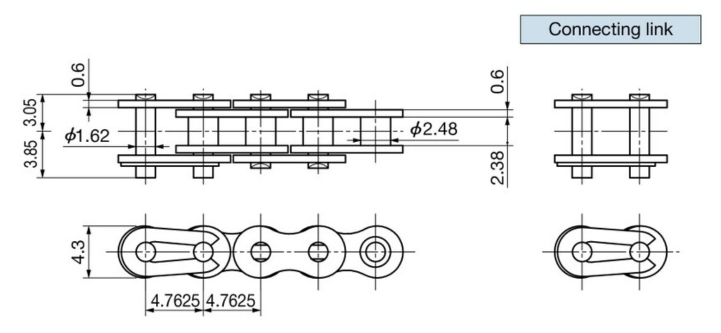

[बड़ा करने के लिए क्लिक करें]
*यह एक संदर्भ छवि है।
| ※ | CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा। |
| ※ | CAD डेटा और PARTcommunity के बारे में पूछताछ के लिए कृपया Cadenas Web2CAD से संपर्क करें। कैडेनस वेब टू सीएडी कंपनी लिमिटेड दूरभाष: (03)5961‐5031 फैक्स: (03)5961‐5032 |
कैटलॉग और निर्देश पुस्तिका
प्रमुख विनिर्देश
| आकार & तारों की संख्या |
धागों की संख्या | न्यूनतम तन्यता ताकत केएन {किलोग्राम} |
औसत तन्यता ताकत केएन {किलोग्राम} |
अधिकतम अनुमेय तन्य बल केएन {किलोग्राम} |
अनुमानित द्रव्यमान किग्रा/मी |
इकाई लिंक की संख्या |
|---|---|---|---|---|---|---|
| RS15-1 | 1 | 1.77{180} | 2.26{230} | 0.31{32} | 0.075 | 210 |
注記
1.オフセットリンクはありませんので、偶数リンクでご使用ください。
2.ブシュチェーンです。ローラはありません。
3.M形継手リンク(JL)をご使用の場合の最大許容張力は0.25kNになります。
4.ユニット在庫品です。
標準価格・納期
| प्रकार | इकाई आरपी प्रकार |
|---|---|
| मॉडल संख्या | RS15-1-RP-U |
| 標準価格 | お問合せください |
| डिलीवरी | お問合せください |
लागू कनेक्टिंग लिंक
| प्रकार | कनेक्टिंग लिंक |
|---|---|
| मॉडल संख्या | RS15-1-MCJL |
| 標準価格 | お問合せください |
| डिलीवरी | お問合せください |
लागू स्प्रोकेट
| प्रकार | 1A | 1B | 1C | एसडी (अकेला दोहरी) |
फ़िट बोर्स |
लॉक S प्रकार |
लॉक N प्रकार |
|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
|
| मूल मॉडल संख्या | --- | RS15-1B□T | --- | --- | --- | --- | --- |
| दांतों की संख्या सीमा | 11T～35T |
