केबल कैरियर (CABLEVEYOR) ^{प्लास्टिक} प्लास्टिक श्रृंखला विशेष विशिष्टताएँ

वृत्ताकार यात्रा व्यवस्था

इसका उपयोग रोबोट आदि के घूमने वाले हिस्सों से केबल और होज़ जोड़ने के लिए किया जा सकता है। वृत्ताकार यात्रा व्यवस्था प्लास्टिक केबल कैरियर (CABLEVEYOR) की संरचना मानक उत्पाद से कुछ हद तक भिन्न होती है। बाहरी आयाम मानक उत्पाद के समान ही होते हैं।
कृपया रोजगार के संबंध में हमसे संपर्क करें।
लागू मॉडल: TKP प्रकार, TKC प्रकार, TK प्रकार *TKUA प्रकार भी उपलब्ध है। अगर आप इस पर विचार कर रहे हैं तो कृपया हमसे संपर्क करें।

[बड़ा करने के लिए क्लिक करें]

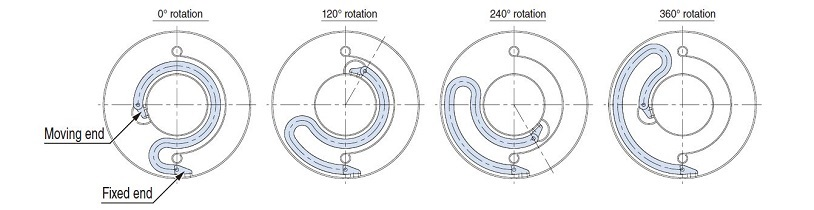

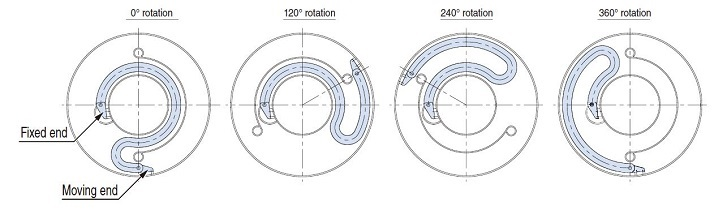

■ मुख्य बॉडी लिंक

मानक भाग को दोनों दिशाओं में स्पष्ट रूप से व्यक्त करना के लिए संशोधित किया गया है।

■ माउंटिंग हार्डवेयर और ब्रैकेट

मानक भाग पर गतिशील सिरे या स्थिर सिरे पर अतिरिक्त प्रसंस्करण किया जाता है, जिससे इसे दोनों दिशाओं में स्पष्ट रूप से व्यक्त करना अनुमति मिलती है।
हालाँकि, स्थापना लेआउट और प्रारूप के आधार पर, मानक भाग वैसे ही उपयोग योग्य हो सकते हैं।

इस पृष्ठ के शीर्ष पर वापस जाएँ

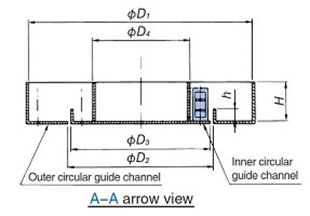

विनिर्देश और आयाम

■ जब आंतरिक ड्रम व्यास (ΦD4) पहले से निर्धारित हो
	उलटा R आर1 मिमी	बाहरी ड्रम व्यास D1 मिमी	D2 mm	D3 mm	परिधीय दीवार की ऊँचाई H मिमी	गाइड ऊंचाई h मिमी	अधिकतम गति मीटर/मिनट
TKP35H22特殊形	D4/2+25	D4+4R+100	D4+106	D4+100	W+25	20	30
TKP45H25特殊形	D4/2+30	D4+4R+120	D4+126	D4+120	W+40	30	30
TKP58H39特殊形	D4/2+35	D4+4R+140	D4+146	D4+140	W+50	50	30
TKP68H46特殊形	D4/2+40	D4+4R+160	D4+166	D4+160	W+55	50	30
TKP62H34特殊形	D4/2+40	D4+4R+160	D4+166	D4+160	W+55	50	30
TKP90H50特殊形	D4/2+50	D4+4R+200	D4+206	D4+200	W+60	50	30
TKP125H74特殊形	D4/2+65	D4+4R+260	D4+266	D4+260	W+70	50	30

■ जब बाहरी ड्रम व्यास (ΦD1) पहले से निर्धारित हो
	उलटा R आर1 मिमी	आंतरिक ड्रम व्यास D4 मिमी	D2 mm	D3 mm	परिधीय दीवार की ऊँचाई H मिमी	गाइड ऊंचाई h मिमी	अधिकतम गति मीटर/मिनट
TKP35H22特殊形	D1/2－2R－25	D1－4R－100	D1－4R+6	D1－4R	W+25	20	30
TKP45H25特殊形	D1/2－2R－30	D1－4R－120	D1－4R+6	D1－4R	W+40	30	30
TKP58H39特殊形	D1/2－2R－35	D1－4R－140	D1－4R+6	D1－4R	W+50	50	30
TKP68H46特殊形	D1/2－2R－40	D1－4R－160	D1－4R+6	D1－4R	W+55	50	30
TKP62H34特殊形	D1/2－2R－40	D1－4R－160	D1－4R+6	D1－4R	W+55	50	30
TKP90H50特殊形	D1/2－2R－50	D1－4R－200	D1－4R+6	D1－4R	W+60	50	30
TKP125H74特殊形	D1/2－2R－65	D1－4R－260	D1－4R+6	D1－4R	W+70	50	30

■ TKC34H25W130R70 का अर्ध-मानक उत्पाद
	उलटा R आर1 मिमी	बाहरी ड्रम व्यास D1 मिमी	D2 mm	D3 mm	D4 mm	परिधीय दीवार की ऊँचाई H मिमी	गाइड ऊंचाई h मिमी	अधिकतम गति मीटर/मिनट
टीकेसी34एच25डब्ल्यू130आर70 विशेष रूप	170	690	400	394	290	160	40	40
	140	630	340	334	230	160	40	40
	205	750	470	464	350	160	40	40
