केबल कैरियर (CABLEVEYOR) स्टील श्रृंखला टीकेवी प्रकार प्रमुख विनिर्देश

TKV(TKV130)

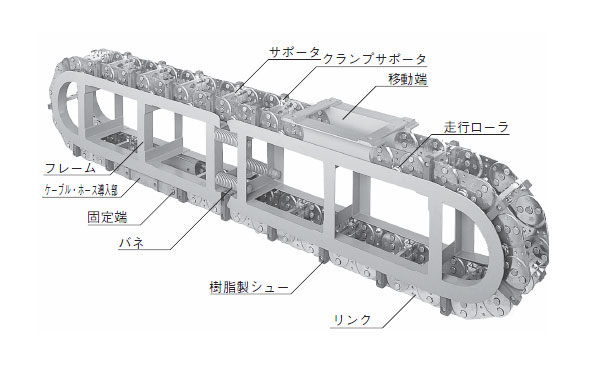

संरचना


[बड़ा करने के लिए क्लिक करें]
पीडीएफ रूपरेखा चित्रण

कृपया हमसे संपर्क करें

DXF आंकड़ा डेटा

कृपया हमसे संपर्क करें
(DXF डेटा की सूची के लिए यहां क्लिक करें)

कैटलॉग और निर्देश पुस्तिका

बुनियादी विनिर्देश

इसका उपयोग उच्च गति और उच्च आवृत्ति पर किया जा सकता है।

लिंक पिच मिमी 130
अधिकतम यात्रा लंबाई मीटर 30
अधिकतम केबल/नली बाहरी व्यास mm 60
अधिकतम केबल/नली द्रव्यमान किग्रा/मी 50
अधिकतम यात्रा गति मीटर/मिनट 150
तापमान रेंज आपरेट करना -10ﾟC～80ﾟC
शरीर की सामग्री इस्पात
समर्थक सामग्री अल्युमीनियम

टिप्पणी
1. इस उत्पाद के चयन और ऑर्डर के लिए हमारी कंपनी से परामर्श आवश्यक है। कृपया हमसे संपर्क करें।
2. TKV130 के अतिरिक्त, हमारे पास स्टॉक में एक हल्का TKV प्रकार (TKV095) भी है।

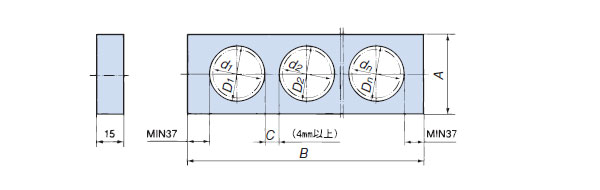

समर्थक आयाम


[बड़ा करने के लिए क्लिक करें]

इकाई: मिमी
केबल और होज़
अधिकतम बाहरी व्यास
d		 समर्थक की ऊंचाई
ए
Φ46 65
Φ55 75
Φ60 90
इकाई: मिमी
मोड़ने का त्रिज्या R समर्थक चौड़ाई B
150 200 250 300 350 400
200 ○ ○ ○ ○ ○ ○
250 - ○ ○ ○ ○ ○
300 - - ○ ○ ○ ○
400 - - - ○ ○ ○

टिप्पणी
1. बी आयाम 400 या अधिक होने पर भी निर्मित किया जा सकता है, इसलिए कृपया हमसे संपर्क करें।
2. सपोर्टर की चौड़ाई और ऊंचाई आपके ऑर्डर के आयामों के अनुसार निर्मित की जाएगी।

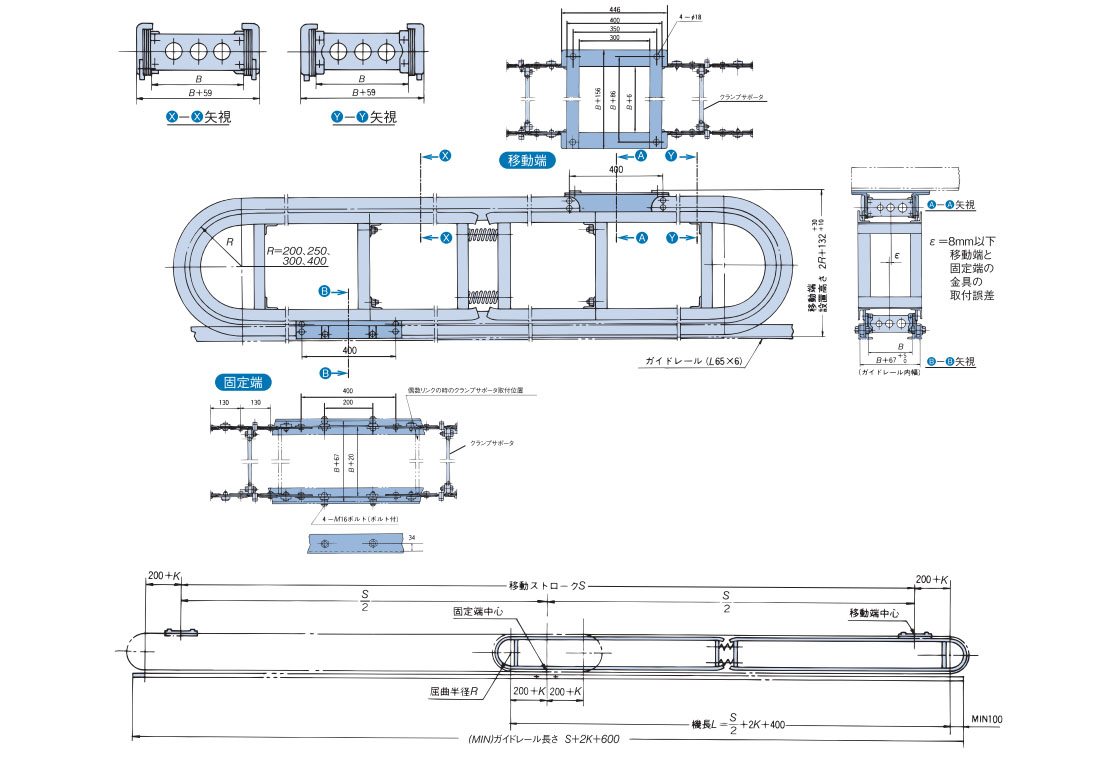

DIMENSIONS


[बड़ा करने के लिए क्लिक करें]

टिप्पणी
*हमारा विनिर्माण क्षेत्र: फ्रेम, लिंक, सपोर्टर (कनेक्टिंग प्लेट)
-मानक पेंट रंग मुन्सेल प्रतीक 2.5B6/2 है।
- गतिशील तथा स्थिर दोनों सिरों पर लगे सपोर्टर, केबलों तथा होज़ों को क्लैंप करने के लिए क्लैंप सपोर्टर के रूप में कार्य करते हैं, इसलिए कृपया हमें वास्तविक बाहरी व्यास बताएं।
*ग्राहक स्थापना क्षेत्र: गाइड चैनल, मूविंग एंड कनेक्शन फिटिंग, टर्मिनल बॉक्स
