केबल कैरियर (CABLEVEYOR) ​स्टील श्रृंखला टीकेआई प्रकार प्रमुख विनिर्देश

TKI

संरचना


[बड़ा करने के लिए क्लिक करें]
पीडीएफ रूपरेखा चित्रण

कृपया हमसे संपर्क करें

DXF आंकड़ा डेटा

कृपया हमसे संपर्क करें
(DXF डेटा की सूची के लिए यहां क्लिक करें)

कैटलॉग और निर्देश पुस्तिका

बुनियादी विनिर्देश

उच्च आवृत्ति और लंबी यात्रा लंबाई के लिए उपयुक्त.

अधिकतम यात्रा लंबाई मीटर 100
अधिकतम केबल/नली बाहरी व्यास mm 80
अधिकतम केबल/नली द्रव्यमान किग्रा/मी 100
अधिकतम यात्रा गति मीटर/मिनट 120
तापमान रेंज आपरेट करना -10ﾟC～150ﾟC
शरीर की सामग्री इस्पात
समर्थक सामग्री अल्युमीनियम

टिप्पणी
1. इस उत्पाद के चयन और ऑर्डर के लिए हमारी कंपनी से परामर्श आवश्यक है। कृपया हमसे संपर्क करें।

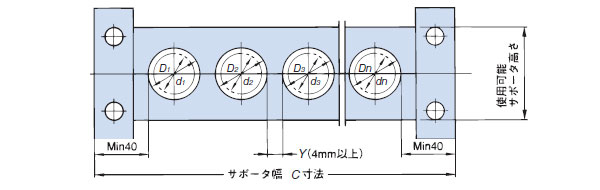

समर्थक आयाम


[बड़ा करने के लिए क्लिक करें]

मानक सपोर्टर ऊंचाई और केबल/नली बाहरी व्यास के बीच संबंध इकाई: मिमी
समर्थक की ऊंचाई समर्थक छेद अधिकतम व्यास केबल और होज़
अधिकतम बाहरी व्यास
65 50 46
75 60 55
90 66 60
110 88 80
मानक समर्थक चौड़ाई (C) और मोड़ने का त्रिज्या (R) के बीच संबंध इकाई: मिमी
मोड़ने का त्रिज्या R समर्थक की ऊंचाई
उपयोग की सीमा		 मानक समर्थक चौड़ाई
(50 मिमी अंतराल) सी
175 65～110 100～500
200 100～600
250 150～700
300 150～900
350 200～1000
400 200～1200
500 250～1500

DIMENSIONS


[बड़ा करने के लिए क्लिक करें]

टिप्पणी
-मानक पेंट रंग मुन्सेल प्रतीक 2.5B6/2 है।
- गतिशील तथा स्थिर दोनों सिरों पर लगे सपोर्टर, केबलों तथा होज़ों को क्लैंप करने के लिए क्लैंप सपोर्टर के रूप में कार्य करते हैं, इसलिए कृपया हमें वास्तविक बाहरी व्यास बताएं।
*ग्राहक स्थापना क्षेत्र: ① रेल ② चेन प्राप्त करने वाली प्लेट ③ चलती अंत कनेक्टिंग फिटिंग ④ टर्मिनल बॉक्स

इकाई: मिमी
मोड़ने का त्रिज्या R ड्रम व्यास D A B E F (G) I (J) (K)
175 350 1800 2000 620 420 MAX
410		 390 MAX
500		 MAX
40
200 400
250 500
300 600
350 700
400 800 2000 2500 820 620 MAX
610		 440 MAX
600		 MAX
60
500 1000
