क्लीनवेअर ​ प्रमुख विनिर्देश

■स्वच्छ कमरों में उपयोग के लिए आदर्श।
■उपयोग की शर्तों के अनुसार विशेष केबल और ट्यूब प्रदान की जाती हैं।

संरचना


[बड़ा करने के लिए क्लिक करें]
पीडीएफ रूपरेखा चित्रण

कृपया हमसे संपर्क करें

DXF आंकड़ा डेटा

कृपया हमसे संपर्क करें
(DXF डेटा की सूची के लिए यहां क्लिक करें)

कैटलॉग और निर्देश पुस्तिका

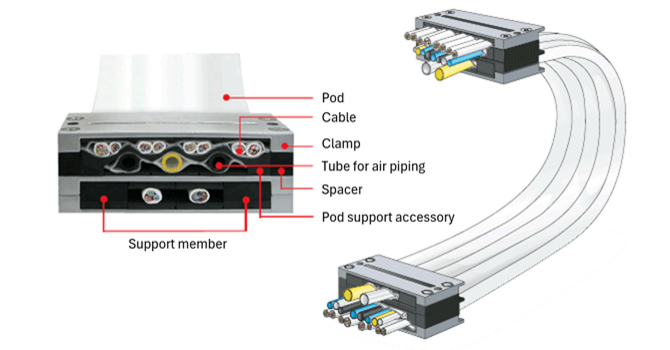

सामग्री

नोट) क्लीनवेअर की स्थापना सतह पर लगाई जाने वाली एक अति-उच्च आणविक भार वाली पॉलीइथिलीन शीट डिलीवरी के साथ शामिल की जाती है।
पॉड फ्लोरीन रेज़िन (ePTFE)
केबल कंडक्टर टिन-प्लेटेड एनील्ड कॉपर वायर या एनील्ड कॉपर वायर
इन्सुलेटर फ्लोरीन रेज़िन (FEP, ETFE, PFA)
या पॉलिएस्टर थर्मोप्लास्टिक इलास्टोमर (टीपीईई)
बाइंडर फ्लोरीन रेज़िन (ePTFE)
कवच टिन-प्लेटेड एनील्ड तांबे के तार
म्यान पीवीसी एलएफ (सीसा रहित)
समर्थन सदस्य इंजीनियरिंग प्लास्टिक
क्लैंप अल्युमीनियम
स्पेसर इंजीनियरिंग प्लास्टिक
पॉड सपोर्ट सहायक उपकरण PVC

बुनियादी विनिर्देश और क्षमताएं


[बड़ा करने के लिए क्लिक करें]

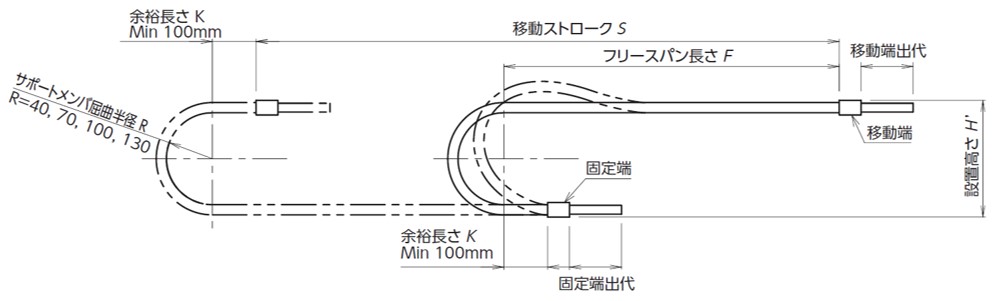

अधिकतम यात्रा लंबाई नोट) 1 समर्थन सदस्य मोड़ने का त्रिज्या R40 ･･･ 1600mm
समर्थन सदस्य मोड़ने का त्रिज्या R70 ･･･ 2200mm
समर्थन सदस्य मोड़ने का त्रिज्या R100 ･･･ 2800mm
समर्थन सदस्य मोड़ने का त्रिज्या R130 ･･･ 2800mm
अधिकतम गति 2m/sec
अधिकतम त्वरण 4G
तापमान रेंज आपरेट करना -10℃～80℃
न्यूनतम और अधिकतम केबल/ट्यूब बाहरी व्यास 3～10mm

नोट) 1. जब सहायक सामग्री की मात्रा 0.4 किग्रा/मी. हो।
2. समर्थन सदस्य की मोड़ने का त्रिज्या क्लीनवेअर स्थापित होने पर मोड़ने का त्रिज्या से भिन्न हो सकती है।

चयन

सभी क्लीनवेअर निर्माता के विनिर्देशों के अनुसार चुने गए उत्पाद हैं। कृपया अपनी उपयोग शर्तों के साथ पूछताछ पत्र भरें और हमें भेजें।
विनिर्देशों का चयन हमारे द्वारा किया जाएगा।

पॉड


[बड़ा करने के लिए क्लिक करें]
मानक पैकेज नोट: ये आयाम तब हैं जब पॉड सपाट (बंद) है।
आयाम नाममात्र हैं और वास्तविक आयामों से भिन्न हो सकते हैं।

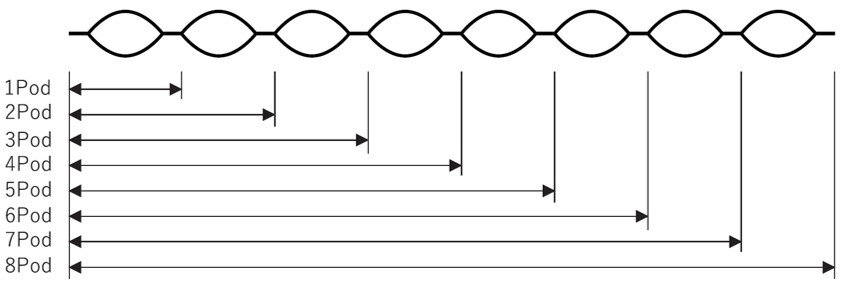

पॉड्स की संख्या फली की मोटाई नोट)
मिमी		 फली की चौड़ाई नोट)
मिमी		 कनेक्शन चौड़ाई नोट)
मिमी		 कुल चौड़ाई
मिमी
1Pod 1 19 2.3 23.6
2Pod 44.9
3Pod 66.2
4Pod 87.5
5Pod 108.8
6Pod 130.1
7Pod 151.4
8Pod 172.7

केबल/ट्यूब बाहरी व्यास संग्रहीत की जा सकने वाली पॉड्स की अधिकतम संख्या संग्रहण छवि
बाहरी व्यास ≦ Φ4.0 3
Φ4.0 < बाहरी व्यास ≦ Φ6.3 2
Φ6.3 ＜ बाहरी व्यास ≦ Φ10 1

क्लैंप


[बड़ा करने के लिए क्लिक करें]

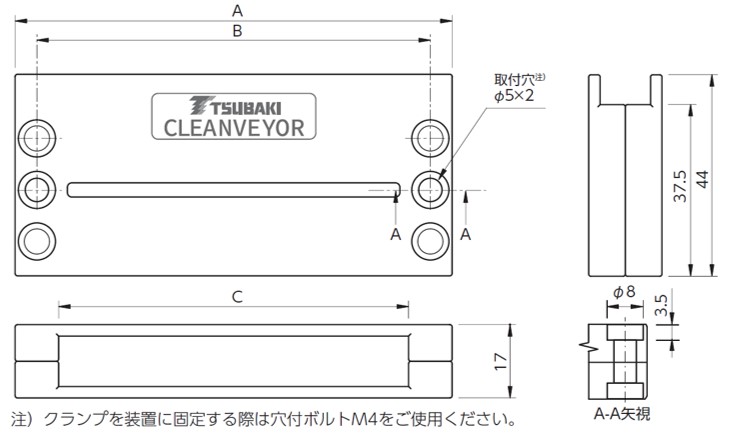

क्लैंप विनिर्देश A
mm		 B
mm		 C
mm
2Pod के लिए 57.2 47.7 38.2
3Pod के लिए 76.3 66.8 57.3
4Pod के लिए 95.4 85.9 76.4
5Pod के लिए 114.5 105.0 95.5
6Pod के लिए 133.6 124.1 114.6
7Pod के लिए 152.7 143.2 133.7
8Pod के लिए 171.8 162.3 152.8

केबल और वायु पाइपिंग ट्यूब

300V रेटेड केबल

UL STYLE No. 2464
रेटेड तापमान ℃ 80
रेटेड वोल्टेज V 300
ऑपरेटिंग तापमान रेंज ℃ -10～80
कंडक्टर टिन-प्लेटेड एनील्ड कॉपर स्ट्रैंडेड तार
इन्सुलेटर विशेष इलास्टोमर
कवच टिन-प्लेटेड एनील्ड कॉपर वायर ब्रैड
म्यान तेल प्रतिरोधी पीवीसी (काला)
शील्ड की उपस्थिति/अनुपस्थिति न्यूनतम झुकने त्रिज्या
कोई परिरक्षण नहीं केबल के बाहरी व्यास का कम से कम छह गुना
ढाल के साथ केबल के बाहरी व्यास का कम से कम 8 गुना
कंडक्टर कोर तार व्यास मिमी लोगारित्म कोई परिरक्षण नहीं ढाल के साथ स्वीकार्य धारा नोट)
ए (30℃)
SQ
mm2		 एडब्ल्यूजी
आकार		 संघटन No. बहरी घेरा
मिमी		 अनुमानित द्रव्यमान
किलोग्राम/किमी		 अनुमानित द्रव्यमान
किग्रा/मी		 न्यूनतम झुकने त्रिज्या
बाहरी व्यास x 6 गुना		 No. बहरी घेरा
मिमी		 अनुमानित द्रव्यमान
किलोग्राम/किमी		 अनुमानित द्रव्यमान
किग्रा/मी		 न्यूनतम झुकने त्रिज्या
बाहरी व्यास x 8 गुना
0.1 28 49/0.05 0.74 1 S1 3.3 13 0.013 20 S32 3.8 21 0.021 31 2.4
2 S2 4.4 20 0.020 27 S33 4.8 30 0.030 39 1.8
3 S3 4.7 23 0.023 29 S34 5.1 34 0.034 41 1.6
4 S4 5.0 27 0.027 30 S35 5.4 38 0.038 44 1.4
5 S5 5.3 32 0.032 32 S36 5.7 43 0.043 46 1.3
6 S6 5.6 36 0.036 34 S37 6.0 48 0.048 48 1.2
7 S7 5.6 39 0.039 34 S38 6.0 50 0.050 48 1.2
8 S8 6.0 43 0.043 36 S39 6.4 56 0.056 52 1.1
10 S9 6.6 52 0.052 40 S40 7.0 66 0.066 56 1.0
0.2 25 102/0.05 0.93 1 S10 3.7 17 0.017 23 S41 4.2 25 0.025 34 3.8
2 S11 5.0 27 0.027 30 S42 5.4 37 0.037 44 3.0
3 S12 5.3 34 0.034 32 S43 5.7 45 0.045 46 2.6
4 S13 5.7 39 0.039 35 S44 6.3 51 0.051 51 2.3
5 S14 6.1 47 0.047 37 S45 6.5 60 0.060 52 2.1
6 S15 6.6 54 0.054 40 S46 7.1 69 0.069 57 2.0
7 S16 6.6 58 0.058 40 S47 7.1 73 0.073 57 1.9
8 S17 7.1 65 0.065 43 S48 7.6 80 0.080 61 1.8
10 S18 7.8 80 0.080 47 S49 8.2 97 0.097 66 1.7
0.3 23 108/0.06 1.09 1 S19 4.0 20 0.020 24 S50 4.4 28 0.028 36 5.2
2 S20 5.5 36 0.036 33 S51 5.9 44 0.044 48 4.0
3 S21 5.9 42 0.042 36 S52 6.4 54 0.054 52 3.5
4 S22 6.3 51 0.051 38 S53 6.7 64 0.064 54 3.2
5 S23 6.9 61 0.061 42 S54 7.3 76 0.076 59 2.9
6 S24 7.4 72 0.072 45 S55 7.8 87 0.087 63 2.7
7 S25 7.4 78 0.078 45 S56 7.8 94 0.094 63 2.5
8 S26 8.0 88 0.088 48 S57 8.4 105 0.105 68 2.4
10 S27 8.8 110 0.110 53 S58 9.2 130 0.130 74 2.3
0.5 21 177/0.06 1.36 1 S28 4.6 26 0.026 28 S59 5.0 37 0.037 30 7.7
2 S29 6.4 51 0.051 39 S60 6.8 67 0.067 41 5.8
3 S30 6.9 64 0.064 42 S61 7.3 82 0.082 44 4.9
4 S31 7.5 75 0.075 45 S62 7.9 94 0.094 48 4.7

नोट: स्वीकार्य धारा एक संदर्भ मान है, गारंटीकृत मान नहीं।

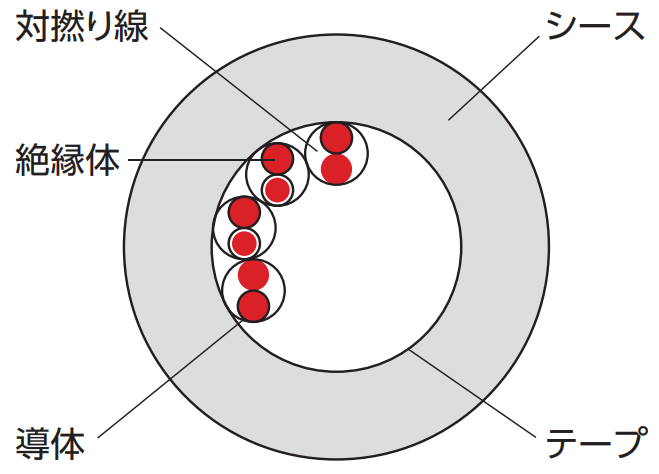

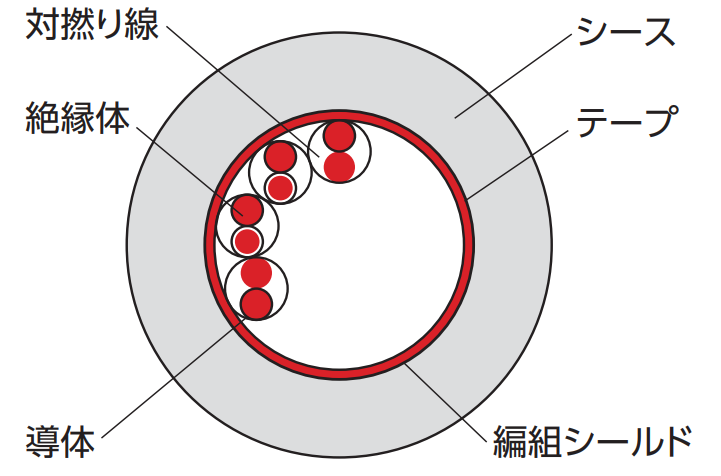

क्रॉस सेक्शन (उदाहरण)

कोई परिरक्षण नहीं

कोई परिरक्षण नहीं

ढाल के साथ

ढाल के साथ

इन्सुलेटर पहचान

जोड़ी संख्या इन्सुलेशन रंग
टाइप 1 कोर तार टाइप 2 कोर तार
1 नीला सफ़ेद
2 पीला बैंगनी
3 हरा काला
4 लाल राख
5 बैंगनी नारंगी
जोड़ी संख्या इन्सुलेशन रंग
टाइप 1 कोर तार टाइप 2 कोर तार
6 नीला चाय
7 पीला काला
8 हरा राख
9 लाल नारंगी
10 बैंगनी सफ़ेद

600V रेटेड केबल

UL STYLE No. 2586
रेटेड तापमान ℃ 105
रेटेड वोल्टेज V 600
ऑपरेटिंग तापमान रेंज ℃ -10～105
कंडक्टर टिन-प्लेटेड एनील्ड कॉपर स्ट्रैंडेड तार
इन्सुलेटर विशेष इलास्टोमर
कवच टिन-प्लेटेड एनील्ड कॉपर वायर ब्रैड
म्यान तेल प्रतिरोधी पीवीसी (काला)
शील्ड की उपस्थिति/अनुपस्थिति न्यूनतम झुकने त्रिज्या
कोई परिरक्षण नहीं केबल के बाहरी व्यास का कम से कम छह गुना
ढाल के साथ केबल के बाहरी व्यास का कम से कम 8 गुना
कंडक्टर कोर तार व्यास मिमी कोर संख्या कोई परिरक्षण नहीं ढाल के साथ स्वीकार्य धारा नोट)
ए (30℃)
SQ
mm2		 एडब्ल्यूजी
आकार		 संघटन No. बहरी घेरा
मिमी		 अनुमानित द्रव्यमान
किलोग्राम/किमी		 अनुमानित द्रव्यमान
किग्रा/मी		 न्यूनतम झुकने त्रिज्या
बाहरी व्यास x 6 गुना		 No. बहरी घेरा
मिमी		 अनुमानित द्रव्यमान
किलोग्राम/किमी		 अनुमानित द्रव्यमान
किग्रा/मी		 न्यूनतम झुकने त्रिज्या
बाहरी व्यास x 8 गुना
0.5 21 100/0.08 1.52 2 P1 5.3 34 0.034 32 P35 5.7 45 0.045 46 9.2
3 P2 5.5 41 0.041 33 P36 5.9 53 0.053 48 8.0
4 P3 5.9 49 0.049 36 P37 6.3 61 0.061 51 7.2
5 P4 6.3 58 0.058 38 P38 6.7 72 0.072 54 6.7
6 P5 6.8 66 0.066 41 P39 7.2 83 0.083 58 6.2
8 P6 8.0 90 0.090 48 P40 8.4 110 0.110 68 5.6
10 P7 8.9 110 0.110 54 - 5.1
0.75 19 150/0.08 1.73 2 P8 5.7 41 0.041 35 P41 6.1 53 0.053 49 12.0
3 P9 5.9 51 0.051 36 P42 6.3 62 0.062 51 10.5
4 P10 6.4 63 0.063 39 P43 6.8 75 0.075 55 9.4
6 P11 7.4 87 0.087 45 P44 7.8 105 0.105 63 8.1
8 P12 8.8 120 0.120 53 P45 9.3 145 0.145 75 7.3
10 P13 9.7 145 0.145 59 - 6.7
1.25 17 7/36/0.08 2.2 2 P14 6.6 58 0.058 40 P46 7.0 72 0.072 56 17.3
3 P15 7.0 75 0.075 42 P47 7.4 89 0.089 60 15.1
4 P16 7.5 92 0.092 45 P48 7.9 110 0.110 64 13.5
6 P17 8.8 130 0.130 53 P49 9.3 155 0.155 75 11.7
2 15 7/57/0.08 2.6 2 P20 7.4 79 0.079 45 P51 7.8 94 0.094 63 23.6
3 P21 7.8 105 0.105 47 P52 8.2 120 0.120 66 20.6
4 P22 8.5 130 0.130 51 P53 9.0 155 0.155 72 18.4
6 P23 10.0 185 0.185 60 - 15.9
3.5 12 7/64/0.1 3.4 2 P26 9.3 125 0.125 56 P56 9.8 155 0.155 79 35.5
3 P27 9.8 165 0.165 59 - 30.9

नोट: स्वीकार्य धारा एक संदर्भ मान है, गारंटीकृत मान नहीं।

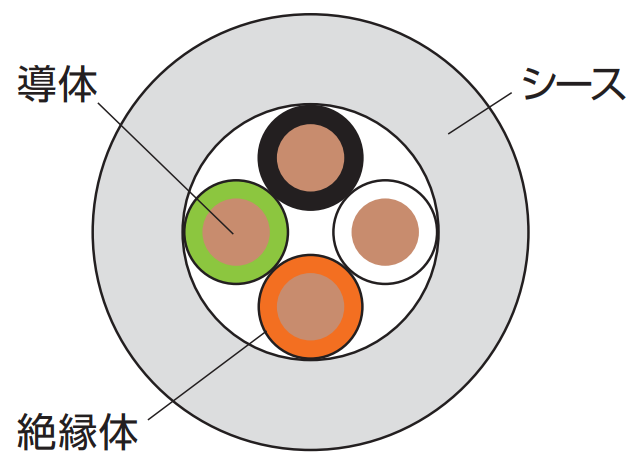

क्रॉस सेक्शन (उदाहरण)

कोई परिरक्षण नहीं

कोई परिरक्षण नहीं

ढाल के साथ

ढाल के साथ

इन्सुलेटर पहचान

कोर संख्या इन्सुलेशन रंग
1 काला
2 सफ़ेद
3 लाल
4 हरा
5 पीला
6 चाय
7 नीला
8 राख
9 नारंगी
10 बैंगनी

वायु पाइपिंग ट्यूब

No. विनिर्देश संघटन
बाहरी व्यास मिमी आंतरिक व्यास मिमी अधिकतम परिचालन दबाव MPa सामग्री रंग
T1 4.0 2.5 0.8 (20℃) पोलीयूरीथेन काला, पीला, नीला, हरा, पारदर्शी, सफेद
T2 6.0 4.0 0.8 (20℃) पोलीयूरीथेन काला, पीला, नीला, हरा, पारदर्शी, सफेद
T3 8.0 5.0 0.8 (20℃) पोलीयूरीथेन काला, पीला, नीला, हरा, पारदर्शी, सफेद
T4 10.0 6.5 0.8 (20℃) पोलीयूरीथेन काला, पीला, नीला, हरा, पारदर्शी, सफेद

प्रत्येक परत विन्यास का उदाहरण


[बड़ा करने के लिए क्लिक करें]

स्थापना प्रक्रिया और विधि

निर्देश पुस्तिका पीडीएफ डाउनलोड करें


पूछताछ पत्रक

पूछताछ पत्रक डाउनलोड करें
