केबल कैरियर (CABLEVEYOR) सहायक उपकरण सपोर्ट रोलर प्रमुख विनिर्देश विनिर्देश​

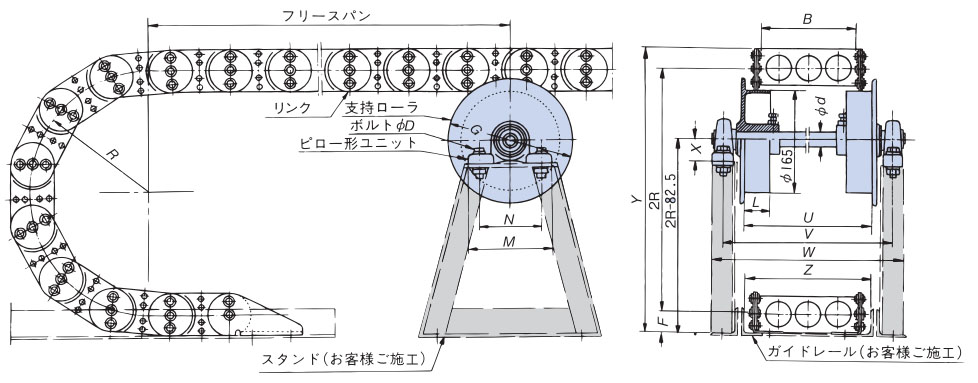

DIMENSIONS


[बड़ा करने के लिए क्लिक करें]
DXF आंकड़ा डेटा

कृपया हमसे संपर्क करें
(सभी त्सुबाकी उत्पाद DXF डेटा की सूची के लिए यहां क्लिक करें)

कैटलॉग और निर्देश पुस्तिका

आकार न्यूनतम
समर्थक आयाम
बी मिमी		 न्यूनतम
मोड़ने का त्रिज्या
आर मिमी		 d
mm		 G
mm		 M
mm		 N
mm		 U
mm		 V
mm		 W
mm		 L
mm		 F
mm		 X
mm		 Y
mm		 Z
mm		 बोल्ट व्यास
डी मिमी
TK070 80 125 25 205 140 105 B+45 B+115 B+153 45 25 36.5 2R+50 B+40 M12
TKS070 100
TK095 80 35 2R+70
TKS095 100
TK130 100 200 285 B+55 B+125 B+163 48 2R+96 B+50
TK180 125 250 70 2R+140
TKH250 350 350 40 365 184 137 B+75 B+176 B+230 55 110 49.2 2R+220 B+70 M16

टिप्पणी
1. समर्थन रोलर्स का ऑर्डर करते समय, केबल कैरियर (CABLEVEYOR) प्रकार, मोड़ने का त्रिज्या और समर्थक चौड़ाई (फ्रेम चौड़ाई) निर्दिष्ट करना सुनिश्चित करें।
2.हम TK070 और TKS070 के R75 और R90 के लिए समर्थन रोलर्स के डिजाइन भी स्टॉक करते हैं।
3. स्टैंड स्थापना की स्थिति के आधार पर भिन्न होते हैं, इसलिए यदि आप फिटिंग आयाम निर्दिष्ट करते हैं तो हम उनका निर्माण कर सकते हैं।
4. समर्थन रोलर की फ्लैंज आंतरिक चौड़ाई (यू आयाम) को गतिशील सिरे की प्रत्यागामी दिशा के समानांतर सेट किया जाना चाहिए।
5. सभी सपोर्ट रोलर्स ऑर्डर पर बनाए जाते हैं।
6. यदि सपोर्टर में एल-आकार की स्प्रिंग क्लिप है, तो इसका उल्लेख अवश्य करें।
7. स्टेनलेस स्टील विनिर्देश विशेष आदेश हैं, इसलिए कृपया हमसे संपर्क करें।
8. जब मूविंग एंड ब्रैकेट को आंतरिक परिधि पर स्थापित किया जाता है, तो सुनिश्चित करें कि यह समर्थन रोलर के संपर्क में न आए।


मॉडल संख्या सूची

TK प्रकार के लिए

मॉडल संख्या लागू केबल कैरियर (CABLEVEYOR) निकाय मानक मूल्य डिलीवरी
TK070-SPR TK070R* कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
TK095-SPR TK095R* कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
TK130-SPR TK130R* कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
TK180-SPR TK180R* कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें

TKS प्रकार के लिए

मॉडल संख्या लागू केबल कैरियर (CABLEVEYOR) निकाय मानक मूल्य डिलीवरी
TKS070-SPR TKS070R* कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
TKS095-SPR TKS095R* कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें

TKH प्रकार के लिए

मॉडल संख्या लागू केबल कैरियर (CABLEVEYOR) निकाय मानक मूल्य डिलीवरी
TKH250-SPR TKH250* कृपया हमसे संपर्क करें कृपया हमसे संपर्क करें
