केबल कैरियर (CABLEVEYOR) ^{सहायक उपकरण} केबल और ब्लॉक क्लैम्प प्रमुख विनिर्देश

कैटलॉग और निर्देश पुस्तिका

カタログデータ(日本語)

केबल और होज़ को सहारा देने और मार्गदर्शन देने के लिए केबल कैरियर (CABLEVEYOR) उपयोग करते समय, यदि केबल या होज़ के दोनों सिरों को सुरक्षित (क्लैम्प्ड) नहीं किया जाता है, तो गति के दौरान केबल कैरियर (CABLEVEYOR) और केबल या होज़ के बीच गलत संरेखण हो सकता है, जिसके परिणामस्वरूप फिसलने के कारण केबल या होज़ को नुकसान हो सकता है।
त्सुबाकी केबल और ब्लॉक क्लैम्प आपको केबल और नली को आसानी से और सुरक्षित रूप से क्लैंप करने की अनुमति देते हैं, जिससे केबल और नली को नुकसान से बचाया जा सकता है।
कृपया केबल/नली के बाहरी व्यास, वायरिंग और प्लेसमेंट के अनुसार सबसे उपयुक्त केबल/ ब्लॉक क्लैम्प चयन करें।

लाइनफिक्स तनाव निवारण

[बड़ा करने के लिए क्लिक करें]

अधिक जानकारी

प्रकार	मॉडल संख्या	लागू केबल बाहरी व्यास Φ mm		W mm	एच अधिकतम मिमी	मानक मूल्य	डिलीवरी	DXF आंकड़े और 3D CAD डेटा
प्रकार	मॉडल संख्या	न्यूनतम	अधिकतम	W mm	एच अधिकतम मिमी	मानक मूल्य	डिलीवरी	DXF आंकड़े और 3D CAD डेटा
1 चरण	CL-LF12-1	6	12	16	55	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF14-1	12	14	18	52	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF16-1	14	16	20	54	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF18-1	16	18	22	56	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF20-1	18	20	24	59	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF22-1	20	22	26	61	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF26-1	22	26	30	70	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF30-1	26	30	34	74	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF34-1	30	34	38	78	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF38-1	34	38	42	82	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF42-1	38	42	46	91	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
2 स्तरों	CL-LF12-2	6	12	16	73	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF14-2	12	14	18	74	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF16-2	14	16	20	82	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF18-2	16	18	22	86	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF20-2	18	20	24	91	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF22-2	20	22	26	95	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF26-2	22	26	30	108	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF30-2	26	30	34	121	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF34-2	30	34	38	129	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
3 चरण	CL-LF12-3	6	12	16	98	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF14-3	12	14	18	98	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF16-3	14	16	20	105	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF18-3	16	18	22	111	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF20-3	18	20	24	118	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
	CL-LF22-3	20	22	26	130	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD

टिप्पणी
1. सामग्री: स्टील
2. स्टेनलेस स्टील के उत्पाद भी उपलब्ध हैं। अधिक जानकारी के लिए कृपया हमसे संपर्क करें।

तनाव निवारक कंघी तनाव निवारण

टाइप करो

[बड़ा करने के लिए क्लिक करें]

अधिक जानकारी

मॉडल संख्या	b1 mm	b4 mm	दांतों की संख्या	मानक मूल्य	डिलीवरी	DXF आंकड़े और 3D CAD डेटा
CL-COMB-A-54	49	21	3	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-A-79	74	46	5	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-A-104	99	71	7	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-A-129	124	96	9	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-A-154	149	121	11	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-A-179	179	146	13	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD

सामग्री: इंजीनियरिंग प्लास्टिक

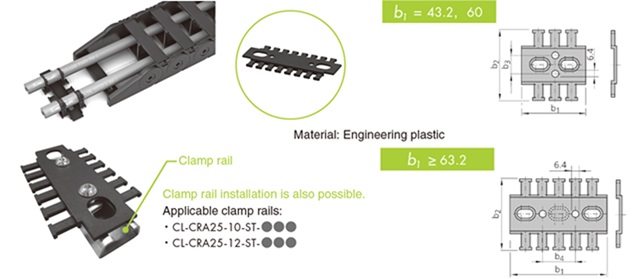

प्रकार बी

[बड़ा करने के लिए क्लिक करें]

अधिक जानकारी

मॉडल संख्या	b1 mm	b2 mm	b3 mm	b4 mm	t mm	दांतों की संख्या	मानक मूल्य	डिलीवरी	DXF आंकड़े और 3D CAD डेटा
CL-COMB-B-50	43.2	53	14	-	7	3	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-B-65	60	53	14	-	7	4	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-B-70	63.2	53	-	15	7	4	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-B-90	83.2	53	-	35	7	6	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-B-95	95	70	-	20	7	6	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-B-115	108.2	53	-	60	7	8	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-B-120	120	70	-	40	7	8	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-B-140	135	53	-	75	7	10	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-B-142	142	53	-	87	5.5	10	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-B-145	145	70	-	65	7	10	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-B-165	160	53	-	100	7	12	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-B-170	170	70	-	90	7	12	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-B-195	195	70	-	115	7	14	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-B-220	220	70	-	140	7	16	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-B-245	245	70	-	165	7	18	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-COMB-B-270	270	70	-	190	7	20	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD

सामग्री: इंजीनियरिंग प्लास्टिक

ZL प्रकार

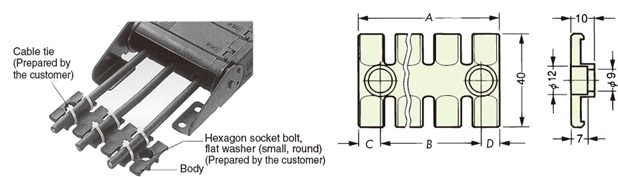

1-स्तरीय प्रकार

[बड़ा करने के लिए क्लिक करें]

अधिक जानकारी

मॉडल संख्या	A mm	B mm	C mm	DB mm	दांतों की संख्या	मानक मूल्य	डिलीवरी	आकार डेटा
ZL39	38.5	19.5	9	10	3	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF
ZL60	59.5	43.5	9	7	4	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF
ZL87	86.5	68	9	9.5	6	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF
ZL103	102.5	84	9	9.5	7	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF
ZL121	121	102.5	9	9.5	8	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF
ZL140	139.5	121	9	9.5	9	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF

सामग्री: इंजीनियरिंग प्लास्टिक

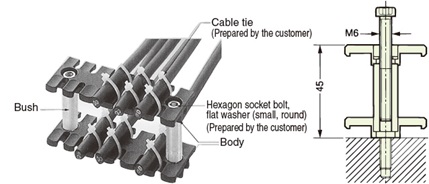

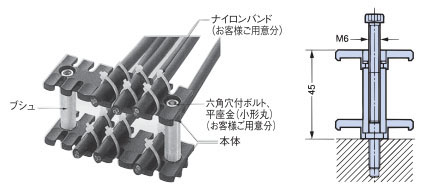

दो-स्तरीय प्रकार

[बड़ा करने के लिए क्लिक करें]

अधिक जानकारी

मॉडल संख्या	A mm	B mm	C mm	DB mm	दांतों की संख्या	मानक मूल्य	डिलीवरी	आकार डेटा
ZL39-2	38.5	19.5	9	10	6	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF
ZL60-2	59.5	43.5	9	7	8	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF
ZL87-2	86.5	68	9	9.5	12	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF
ZL103-2	102.5	84	9	9.5	14	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF
ZL121-2	121	102.5	9	9.5	16	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF
ZL140-2	139.5	121	9	9.5	18	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF

बुश सामग्री: स्टील (जस्ता चढ़ाया हुआ)

SZL प्रकार तनाव निवारण

[बड़ा करने के लिए क्लिक करें]

अधिक जानकारी

विशेषताएँ
・बिना किसी उपकरण के आसान स्थापना
-बिना स्क्रू या केबल टाई के फिक्स किया गया
- केबल के साथ संपर्क सतह बड़ी है, जिससे केबल पर तनाव कम होता है और सुरक्षित निर्धारण सुनिश्चित होता है।

मॉडल संख्या	लागू केबल बाहरी व्यास Φ mm		B mm		H mm	मानक मूल्य	डिलीवरी	DXF आंकड़े और 3D CAD डेटा
मॉडल संख्या	न्यूनतम	अधिकतम	न्यूनतम	अधिकतम	H mm	मानक मूल्य	डिलीवरी	DXF आंकड़े और 3D CAD डेटा
CL-SZL-8	5	8	16	16	28	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-SZL-10	8	10.5	20	20	30	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-SZL-14	10.5	14.5	23	26	35	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-SZL-18	14.5	18	25	32	40	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-SZL-22	18	22	30	36	44	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-SZL-27	22	27	34	39	50	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
CL-SZL-32	27	32	39	44	56	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD

सामग्री: इंजीनियरिंग प्लास्टिक

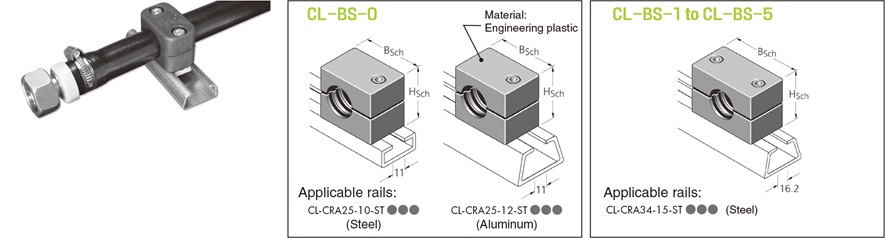

ब्लॉक क्लैम्प

[बड़ा करने के लिए क्लिक करें]

अधिक जानकारी

प्रकार	मॉडल संख्या	लागू केबल बाहरी व्यास Φ mm		Hsch mm	Bsch mm	बोल्टों की संख्या	मानक मूल्य	डिलीवरी
प्रकार	मॉडल संख्या	न्यूनतम	अधिकतम	Hsch mm	Bsch mm	बोल्टों की संख्या	मानक मूल्य	डिलीवरी
CL-BS-0	CL-BS-0-06	6	7	27	28	1	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-0-07	7	8				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-0-08	8	9				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-0-09	9	10				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-0-10	10	12				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
CL-BS-1	CL-BS-1-06	6	7	27	37	2	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-1-07	7	8				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-1-08	8	9				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-1-09	9	10				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-1-10	10	11				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-1-12	12	14				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
CL-BS-2	CL-BS-2-14	14	16	33	42	2	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-2-16	16	18				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-2-18	18	20				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
CL-BS-3	CL-BS-3-20	20	22	36	50	2	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-3-22	22	23				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-3-23	23	25				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-3-25	25	27				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-3-27	27	30	42	59	2	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-3-30	30	34	42	59	2	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
CL-BS-4	CL-BS-4-32	32	34	42	59	2	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-4-34	34	36	58	71	2	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-4-35	35	37				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-4-38	38	40				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-4-40	40	42				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-4-42	42	44				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
CL-BS-5	CL-BS-5-45	45	48	66	86	2	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-5-48	48	51				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें
	CL-BS-5-51	51	54				कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें

समर्पित बोल्ट और नट शामिल हैं (क्लैंप रेल को अलग से ऑर्डर किया जाना चाहिए)।

क्लैंप रेल

DIMENSIONS	मॉडल संख्या	लंबाई मिमी	स्लिट चौड़ाई मिमी	सामग्री	मानक मूल्य	डिलीवरी	DXF आंकड़े और 3D CAD डेटा
[बड़ा करने के लिए क्लिक करें]	CL-CRA25-10-ST-500	500	11	इस्पात	कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
[बड़ा करने के लिए क्लिक करें]	CL-CRA25-10-ST-1000	1000			कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
[बड़ा करने के लिए क्लिक करें]	CL-CRA25-12-ST-500	500			कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
[बड़ा करने के लिए क्लिक करें]	CL-CRA25-12-ST-1000	1000			कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
[बड़ा करने के लिए क्लिक करें]	CL-CRA34-15-ST-500	500	16.2		कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
[बड़ा करने के लिए क्लिक करें]	CL-CRA34-15-ST-1000	1000	16.2		कृपया हमसे संपर्क करें	कृपया हमसे संपर्क करें	DXF・3DCAD
