तकनीकी डेटा बड़े आकार की कन्वेयर चेन स्प्रोकेट हैंडलिंग

1. स्थापना

स्प्रोकेट स्थापना की गुणवत्ता कन्वेयर के सुचारू संचालन पर महत्वपूर्ण प्रभाव डालती है और कन्वेयर चेन की आयु निर्धारित करती है। कृपया निम्नलिखित निर्देशों के अनुसार सही ढंग से स्थापना करें।

स्थापना सटीकता, कन्वेयर श्रृंखला के दृष्टिकोण से देखा जाने वाला एक सामान्य मान है। यदि कन्वेयर की सटीकता पर कोई सीमाएँ हैं, तो कृपया उन सीमाओं का पालन करें।

1.1 शाफ्ट स्थापना सटीकता

1.1.1 शाफ्ट समतलता

सटीकता को ±1/300 के भीतर समायोजित करने के लिए स्पिरिट लेवल का उपयोग करें।

चित्र 1. शाफ्ट की क्षैतिजता मापना

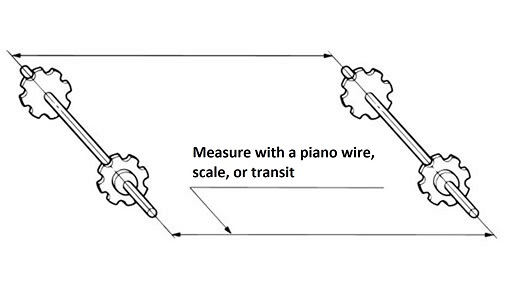

1.1.2 शाफ्ट समानांतरता

शाफ्ट की समानांतरता को ±1 मिमी के भीतर समायोजित करने के लिए स्केल या समान उपकरण का उपयोग करें।

चित्र 2. शाफ्टों की समांतरता मापना

1.1.3 स्प्रोकेट की एक जोड़ी का गलत संरेखण

• ・1 मीटर तक केंद्र दूरी: ±1 मिमी या उससे कम
• ・जब केंद्र की दूरी 1 मीटर और 10 मीटर से कम के बीच हो: ± केंद्र दूरी (मिमी)1000 या उससे कम
• ・जब केंद्र की दूरी 10 मीटर या उससे अधिक हो: ±10 मिमी या उससे कम

चित्र 3. स्प्रोकेट मिसलिग्न्मेंट मापना

1.1.4 स्प्रोकेट को ठीक करना

एक बार जब स्प्रोकेट सही स्थिति में आ जाए, तो उसे चाबी या समान उपकरण का उपयोग करके शाफ्ट पर सुरक्षित कर दें।

समानांतर उपयोग वाले स्प्रोकेट में एक ही शाफ्ट पर स्प्रोकेट दांतों के दो या अधिक जोड़े होते हैं जो एक दूसरे के साथ चरण में होते हैं।

यदि समानांतर उपयोग निर्दिष्ट किया गया है और कुंजी हमारी कंपनी द्वारा संसाधित की जाती है, तो हब पर एक मिलान चिह्न मुद्रांकन जाएगा।

1.2 कन्वेयर चेन रेल

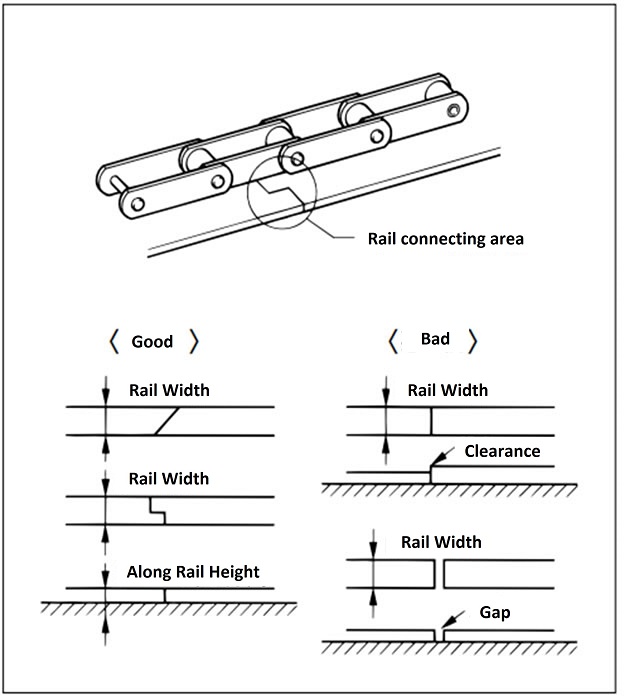

• 1) रेल के जोड़ों को नीचे दिए गए चित्र के अनुसार चिकना करें। किनारों को हटा दें और किसी भी सीढ़ी या गैप को हटा दें।
• 2) वेल्डिंग के दौरान बने किसी भी छींटे या स्केल को हटा दें।
• 3) परीक्षण के दौरान, बिना लोड के चेन में तेल डालें और चेन और रेल की स्थिति की जांच करें।

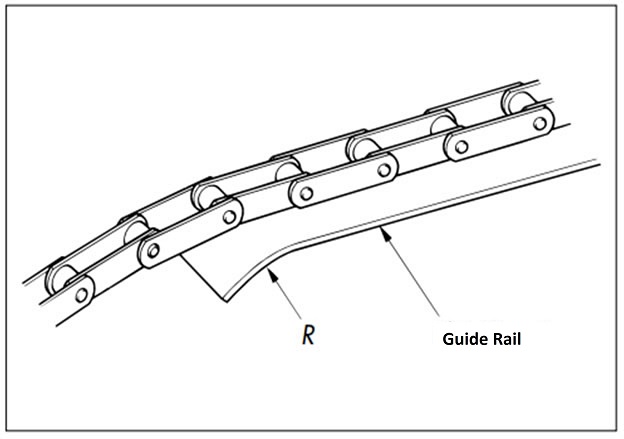

• 4) चेन प्रवेश/निकास
  चेन की सुचारू गति सुनिश्चित करने के लिए गाइड चैनल गोल बनाया गया है।

रेल जोड़

चेन प्रवेश/निकास गाइड चैनल
