तकनीकी डेटा लिनियर एक्ट्यूएटर ज़िप चेन एक्ट्यूएटर ब्रेक मोटर वायरिंग के साथ हाइपॉइड मोटर

ब्रेक मोटर वायरिंग

1.ZCA25M：60W・90W

・मानक उत्पादों को एसी आंतरिक वायरिंग के साथ भेज दिया जाता है।

・प्रतिक्रिया समय वायरिंग के आधार पर भिन्न होता है, इसलिए नीचे दिए गए आरेख को देखें और अपने अनुप्रयोग के अनुसार उपयुक्त सेटिंग का चयन करें।

उपयोग तीन-चरण मोटर मानक वोल्टेज
(200V वर्ग)		 तीन-चरण मोटर वोल्टेज डबलर
(400V वर्ग)
एसी आंतरिक वायरिंग
  • ・सामान्य उपयोग
  • ・मानक शिपिंग विनिर्देश

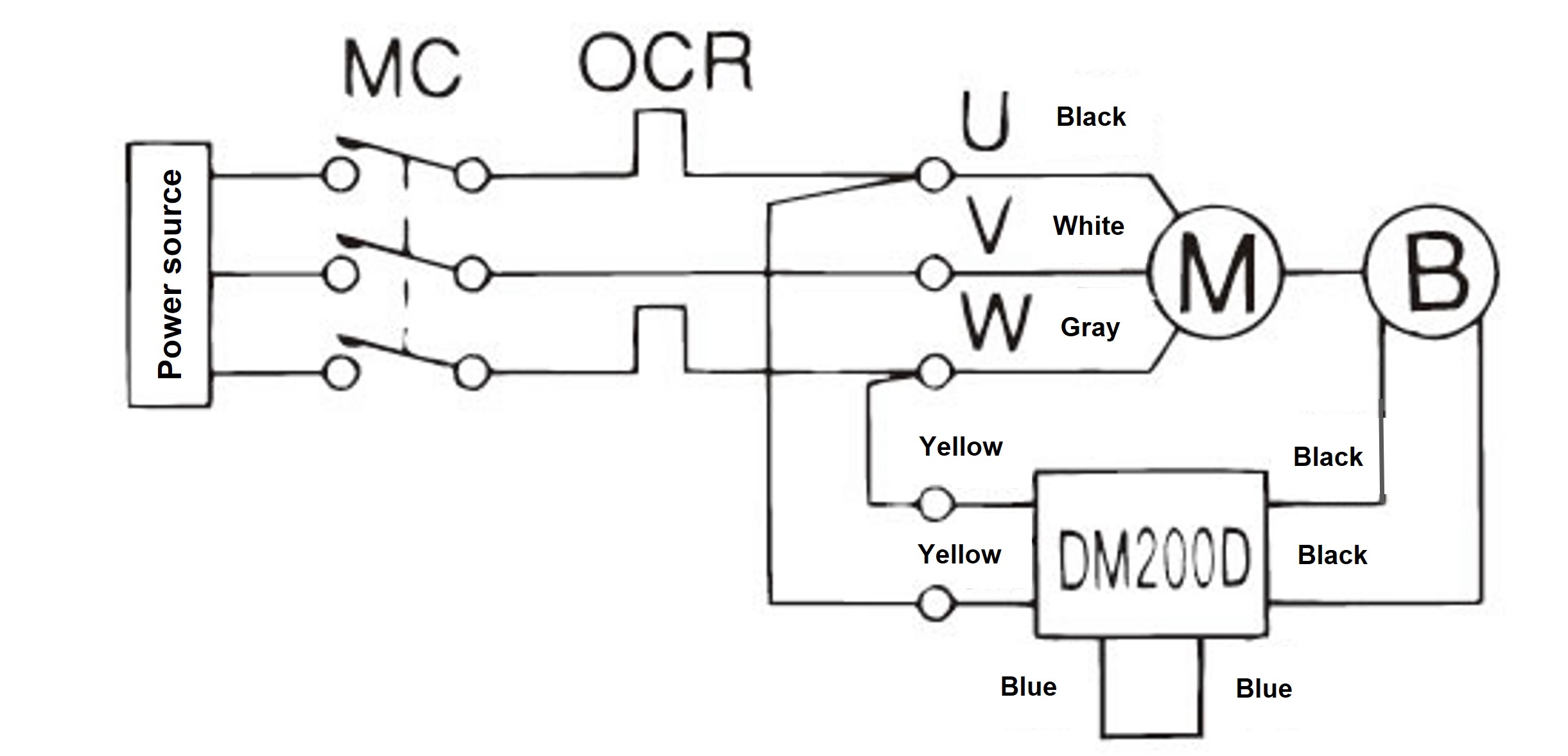

 三相モータ　標準電圧　交流同時切り

[बड़ा करने के लिए क्लिक करें]

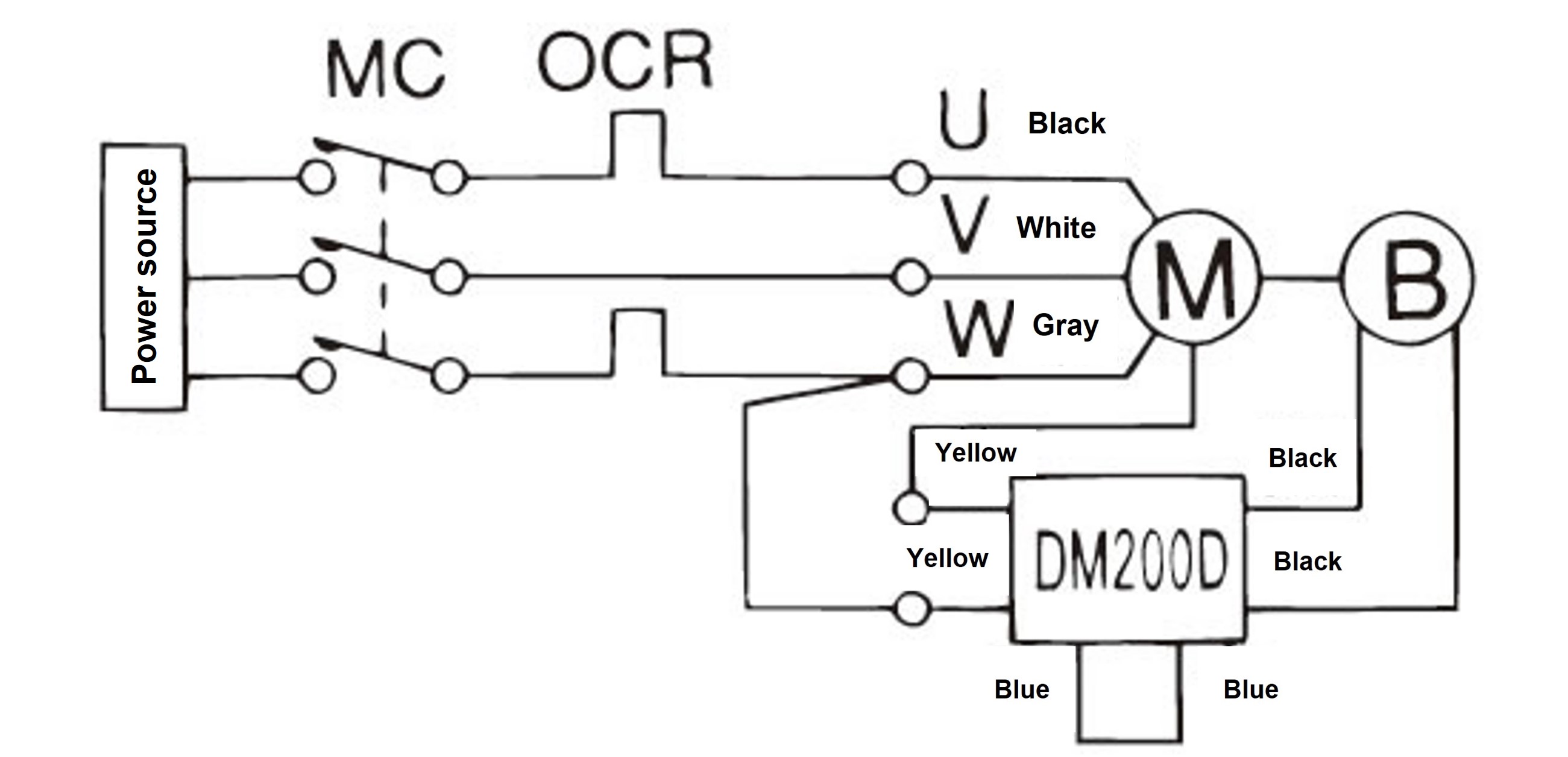

 三相モータ　倍電圧　交流同時切り

[बड़ा करने के लिए क्लिक करें]
एसी बाहरी वायरिंग
  • ・जब आप डाउनटाइम को छोटा करना चाहते हैं

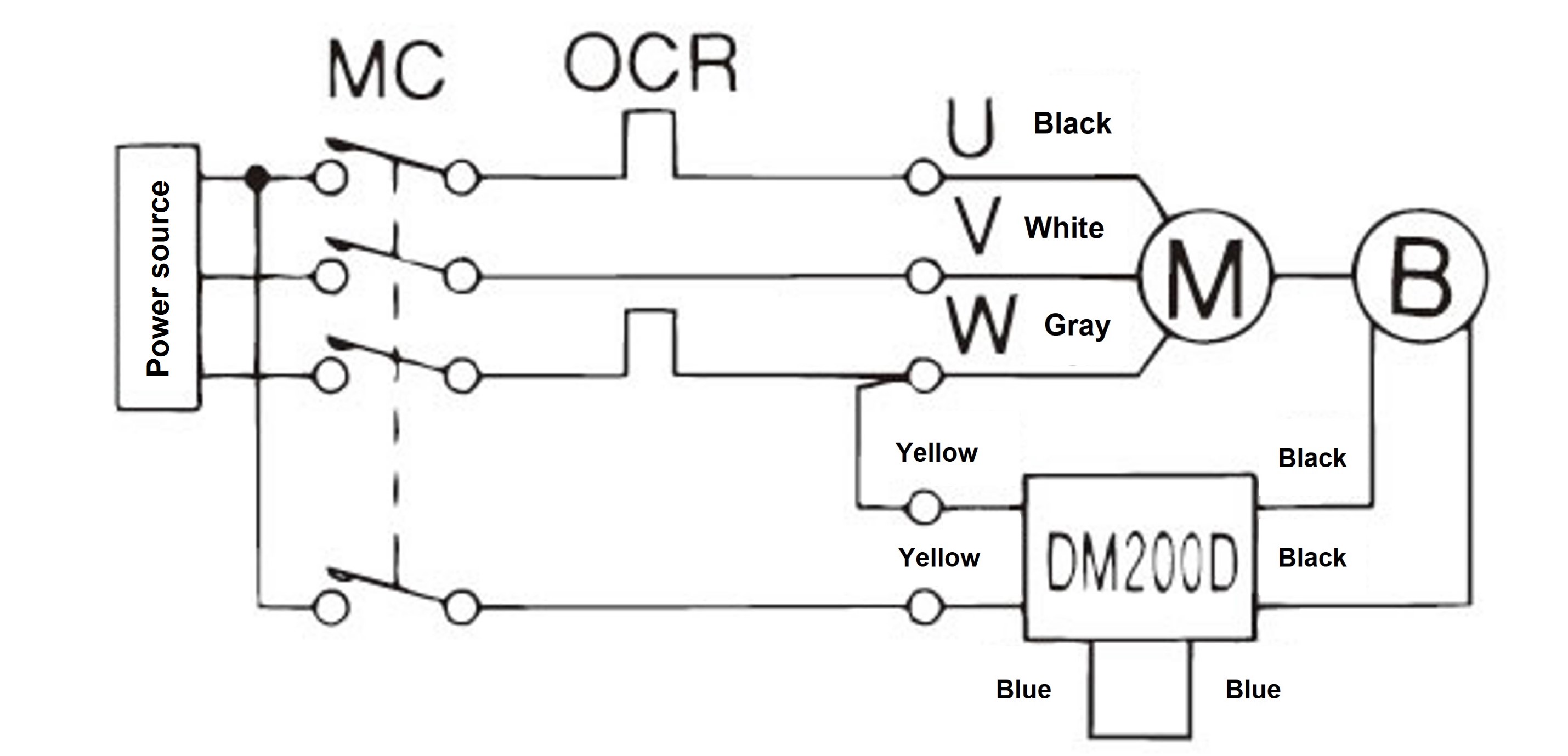

 三相モータ　標準電圧　交流別切り

[बड़ा करने के लिए क्लिक करें]

 三相モータ　倍電圧　交流別切り

[बड़ा करने के लिए क्लिक करें]
एसी बाहरी संचालन
  • ・ब्रेक को अलग से संचालित करते समय

नोट: 200V AC 7A या अधिक रेटेड लोड के साथ सहायक रिले MCa का उपयोग करें।

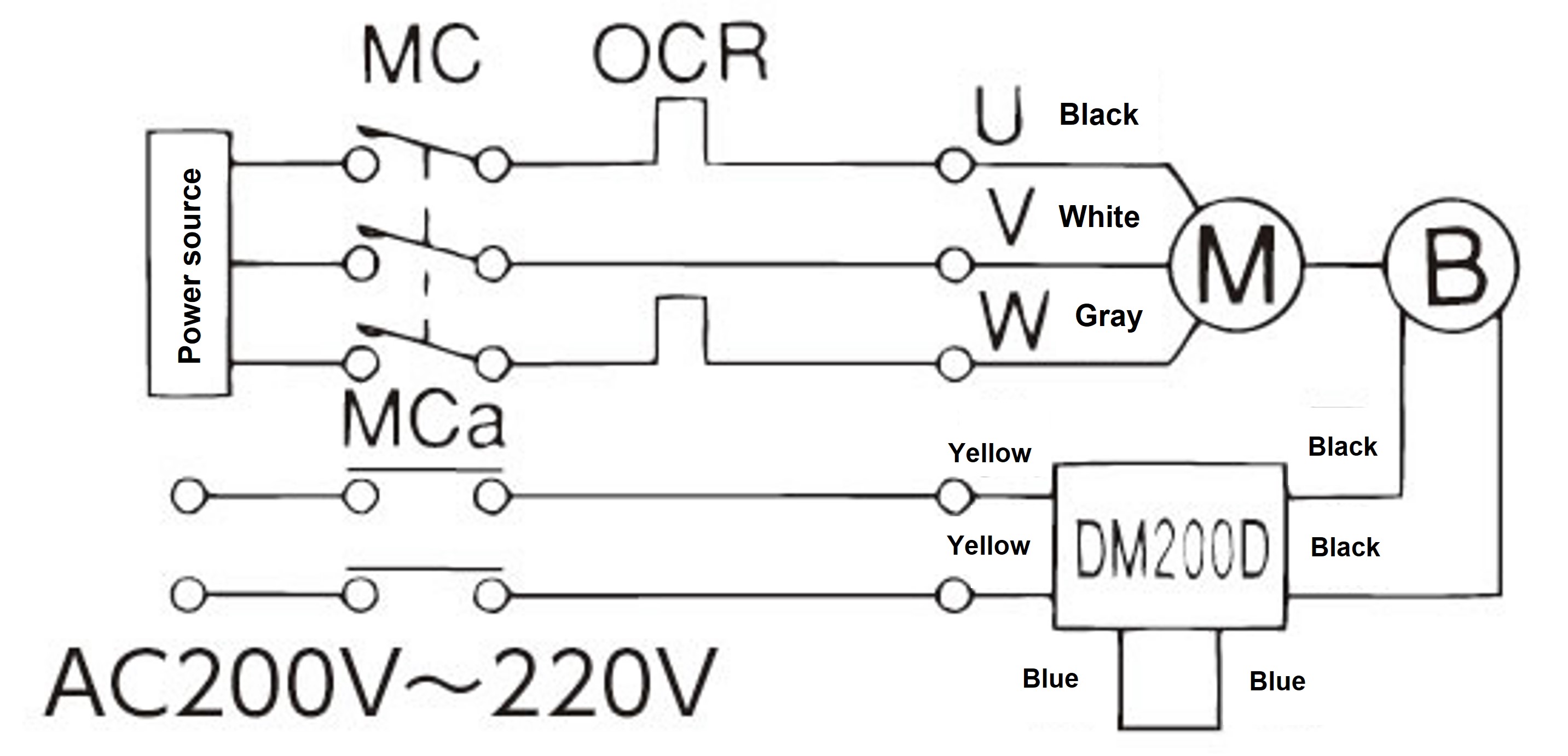

 三相モータ　標準電圧　交流別操作

[बड़ा करने के लिए क्लिक करें]

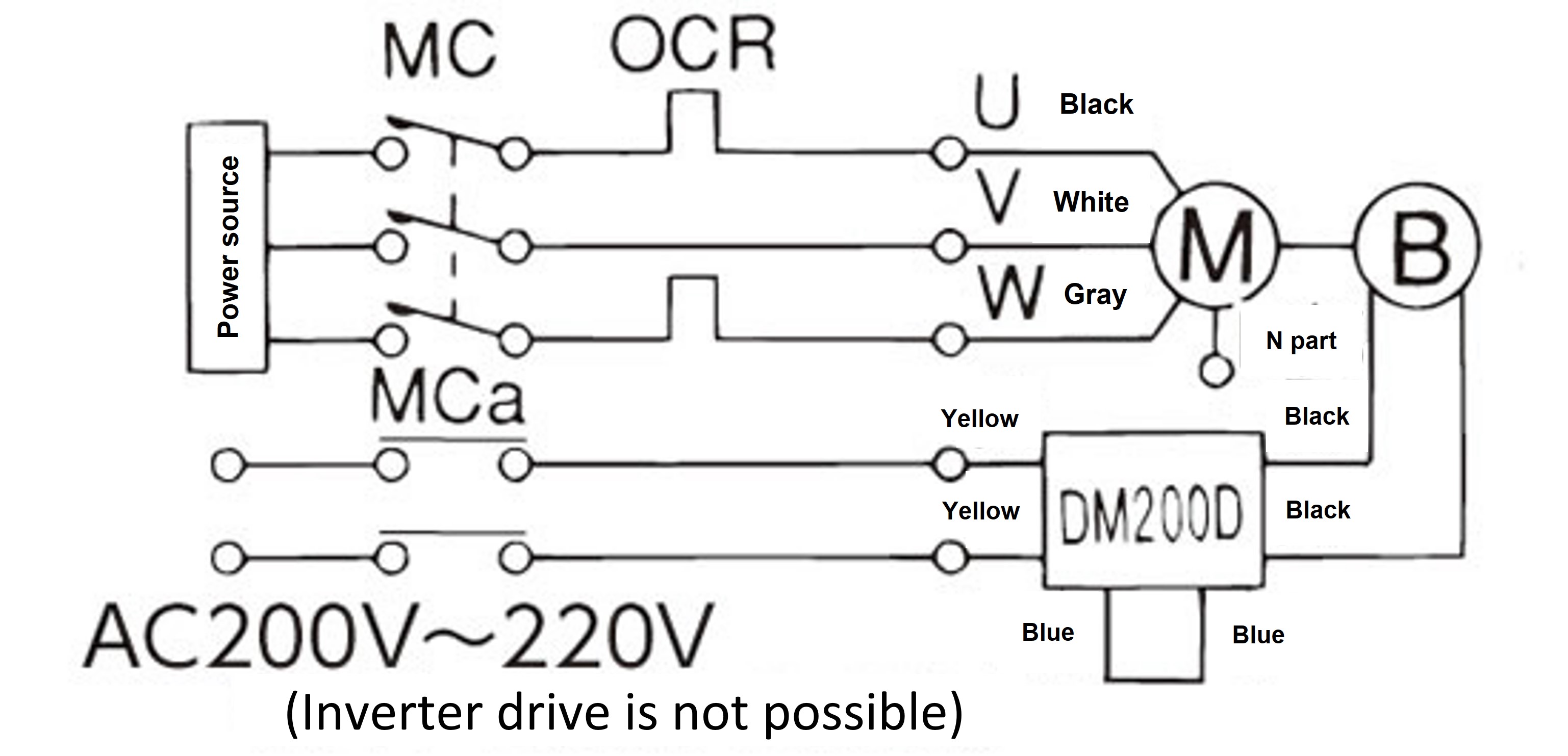

 三相モータ　倍電圧　交流別操作

[बड़ा करने के लिए क्लिक करें]

नोट: बंद सिरे वाले कनेक्टर से जुड़े N भाग को काटना सुनिश्चित करें और N भाग को इंसुलेट करें।
इसके अलावा, यदि आप डीसी रिक्टिफ़ायर में 200V वोल्टेज इनपुट करने के लिए ट्रांसफार्मर का उपयोग करते हैं, तो 60VA या उससे अधिक क्षमता वाले ट्रांसफार्मर का उपयोग करें।
डीसी बाहरी वायरिंग
  • ・जब उपकरण उठाने और रोकने में सटीकता की आवश्यकता होती है

नोट: *कृपया AC200V 10A या अधिक की सेटिंग क्षमता का उपयोग करें।

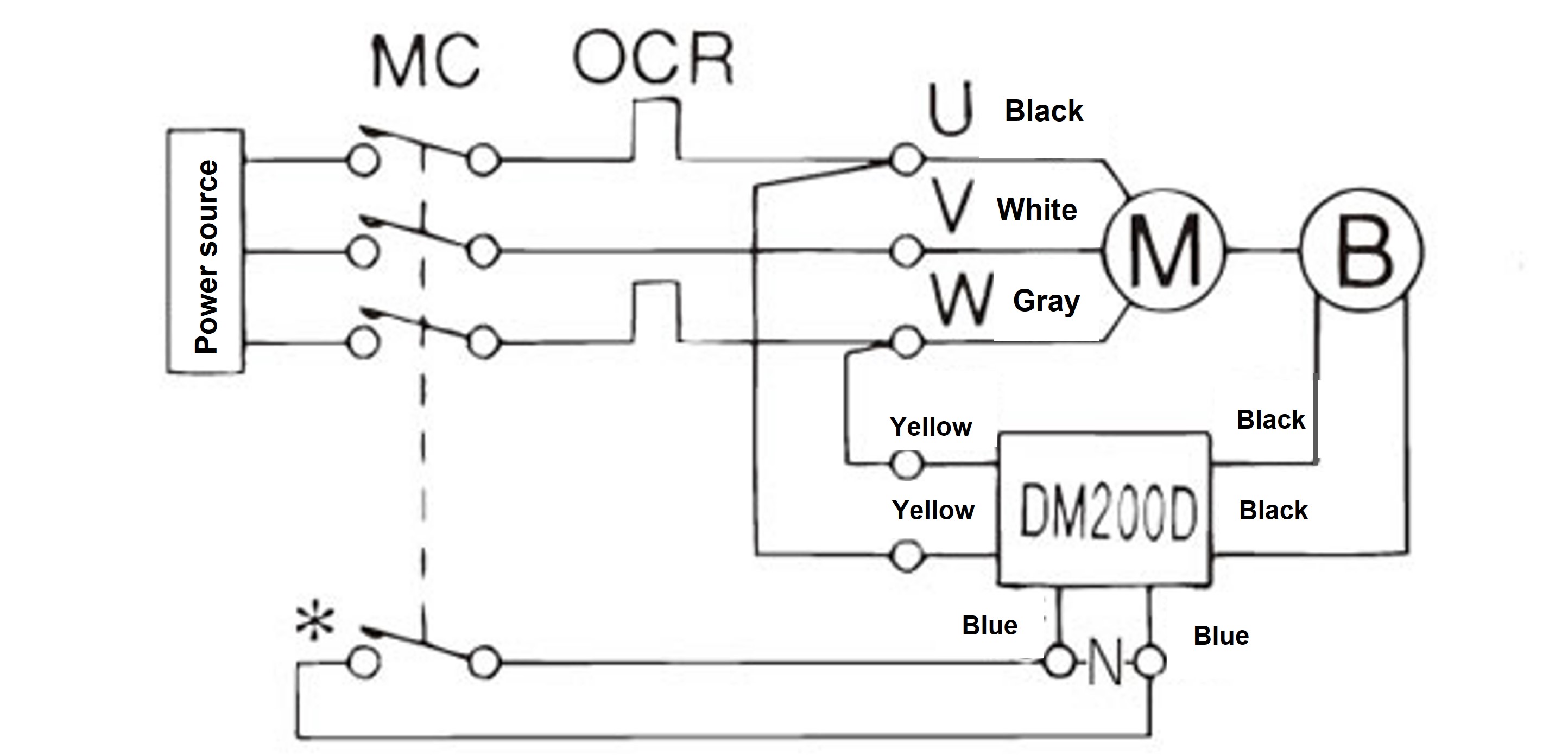

 三相モータ　標準電圧　直流別切り

[बड़ा करने के लिए क्लिक करें]

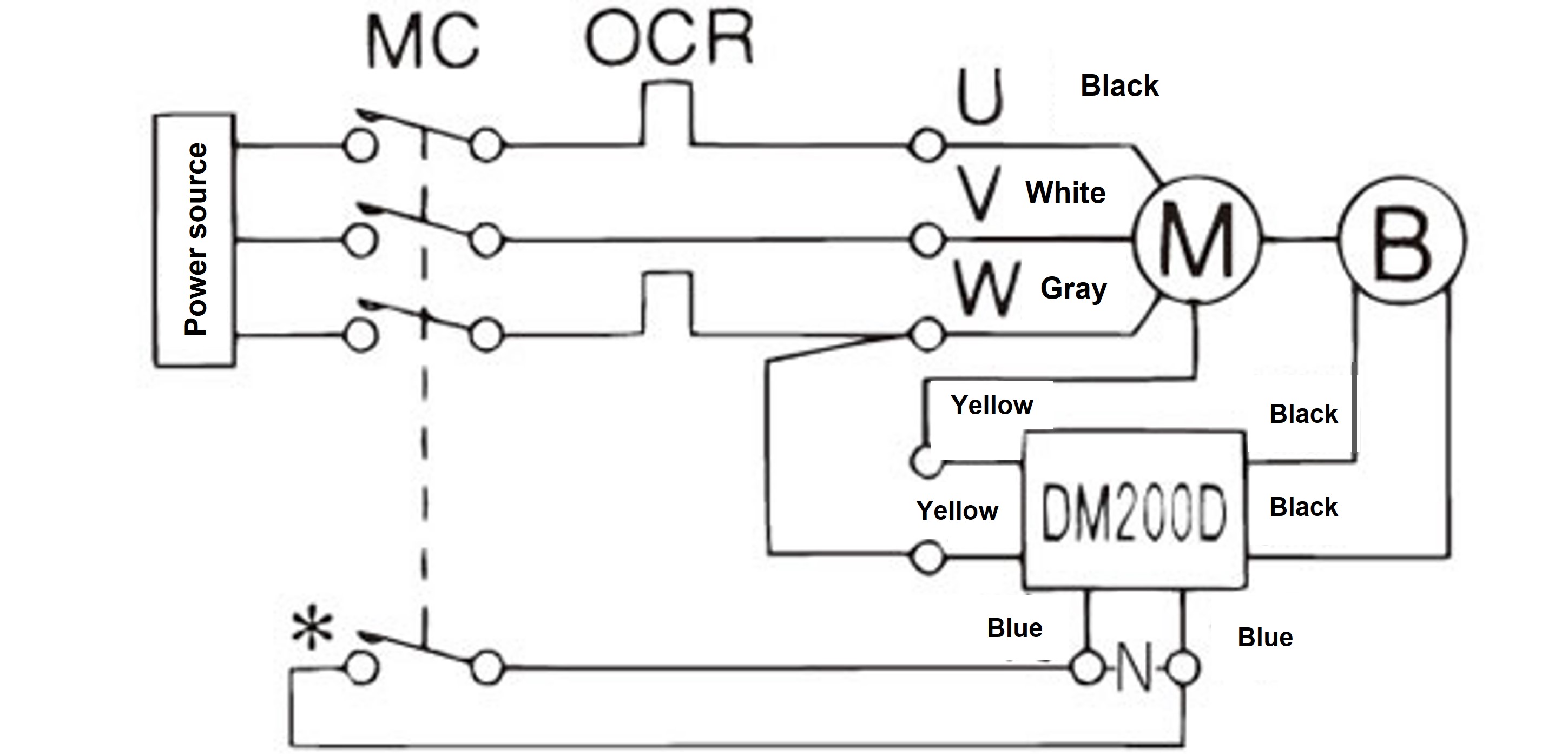

 三相モータ　倍電圧　直流別切り

[बड़ा करने के लिए क्लिक करें]
  • एम: मोटर
  • बी: ब्रेक
  • MC: चुंबकीय संपर्कक
  • एमसीए: सहायक रिले
  • ओसीआर: ओवरकरंट रिले
  • C: संधारित्र (सहायक उपकरण)
  • DM200D: डीसी रिक्टिफ़ायर
  • -N-: सुरक्षा तत्व (वैरिस्टर)
  • नोट 1) वायरिंग के बाद, बिजली चालू करने से पहले, सुनिश्चित करें कि डीसी रिक्टिफ़ायर के पीले (या लाल) लीड तार बिजली आपूर्ति की तरफ हैं और काले लीड तार ब्रेक की तरफ हैं।
  • नोट 2) डीसी रिक्टिफ़ायर एक अंतर्निर्मित डायोड होता है, इसलिए यदि गलत वायरिंग के कारण यह शॉर्ट हो जाता है, डीसी रिक्टिफ़ायर क्षतिग्रस्त हो जाएगा।
  • नोट 3) आवश्यकतानुसार प्रत्येक संपर्क में सुरक्षात्मक तत्व जोड़ें।
  • नोट 4) इन्वर्टर का उपयोग करते समय, इसे एसी बाहरी संचालन के अलावा किसी अन्य सर्किट पर उपयोग न करें।
  • नोट 5) डीसी बाहरी वायरिंग उपयोग करते समय, वायरिंग की लंबाई, वायरिंग विधि, रिले के प्रकार आदि के आधार पर ब्रेक पावर सप्लाई मॉड्यूल क्षतिग्रस्त हो सकता है, इसलिए डीसी बाहरी वायरिंग टर्मिनलों के बीच एक वैरिस्टर लगाएँ। इसे ब्रेक पावर सप्लाई मॉड्यूल के पास (नीले लीड वायर से) लगाना अधिक प्रभावी होता है। विशिष्ट वैरिस्टर मॉडल संख्याएँ इस प्रकार हैं, लेकिन समतुल्य वैरिस्टर का भी उपयोग किया जा सकता है। DM200D के लिए, 470V का वैरिस्टर वोल्टेज चुनें।
    प्रोडक्ट का नाम उत्पादक मॉडल संख्या
    DM200D का उपयोग करते समय
    सर्ज अवशोषक पैनासोनिक कॉर्पोरेशन ERZV14D471
    सिरेमिक वैरिस्टर निप्पोन केमि-कॉन TND14V-471KB00AAA0

2. ZCA35M・45M：0.2kW・0.4kW・0.75kW

・मानक उत्पादों को एसी आंतरिक वायरिंग के साथ भेज दिया जाता है।

・प्रतिक्रिया समय वायरिंग के आधार पर भिन्न होता है, इसलिए नीचे दिए गए आरेख को देखें और अपने अनुप्रयोग के अनुसार उपयुक्त सेटिंग का चयन करें।

उपयोग तीन चरण 200V
0.2 किलोवाट・0.4 किलोवाट		 तीन चरण 200V
0.75 किलोवाट
एसी आंतरिक वायरिंग
  • ・सामान्य उपयोग
  • ・मानक शिपिंग विनिर्देश
 三相200V　0.2kW・0.4kW　交流同時切り

[बड़ा करने के लिए क्लिक करें]

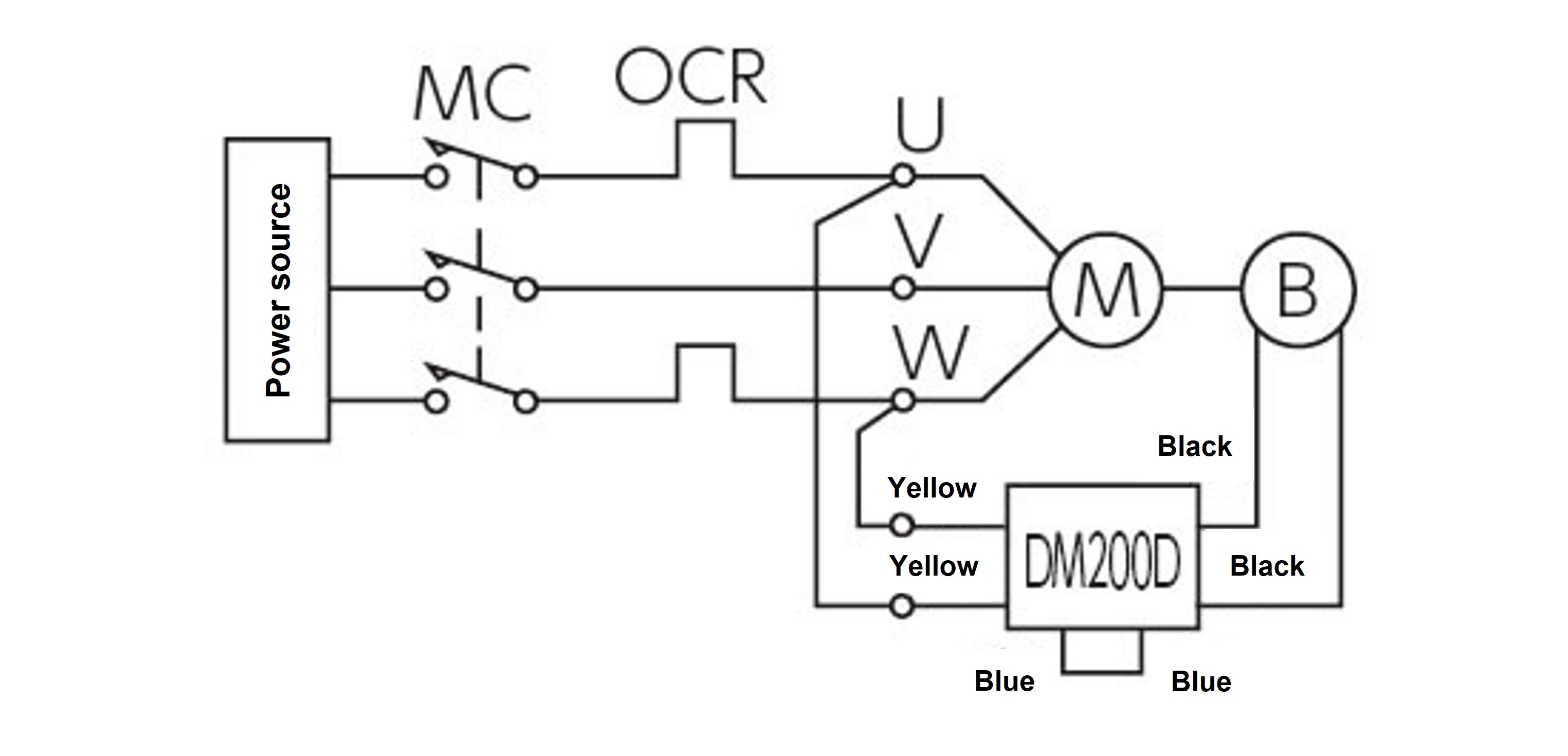

 三相200V　0.75kW　交流同時切り

[बड़ा करने के लिए क्लिक करें]
एसी बाहरी वायरिंग
  • ・जब आप डाउनटाइम को छोटा करना चाहते हैं

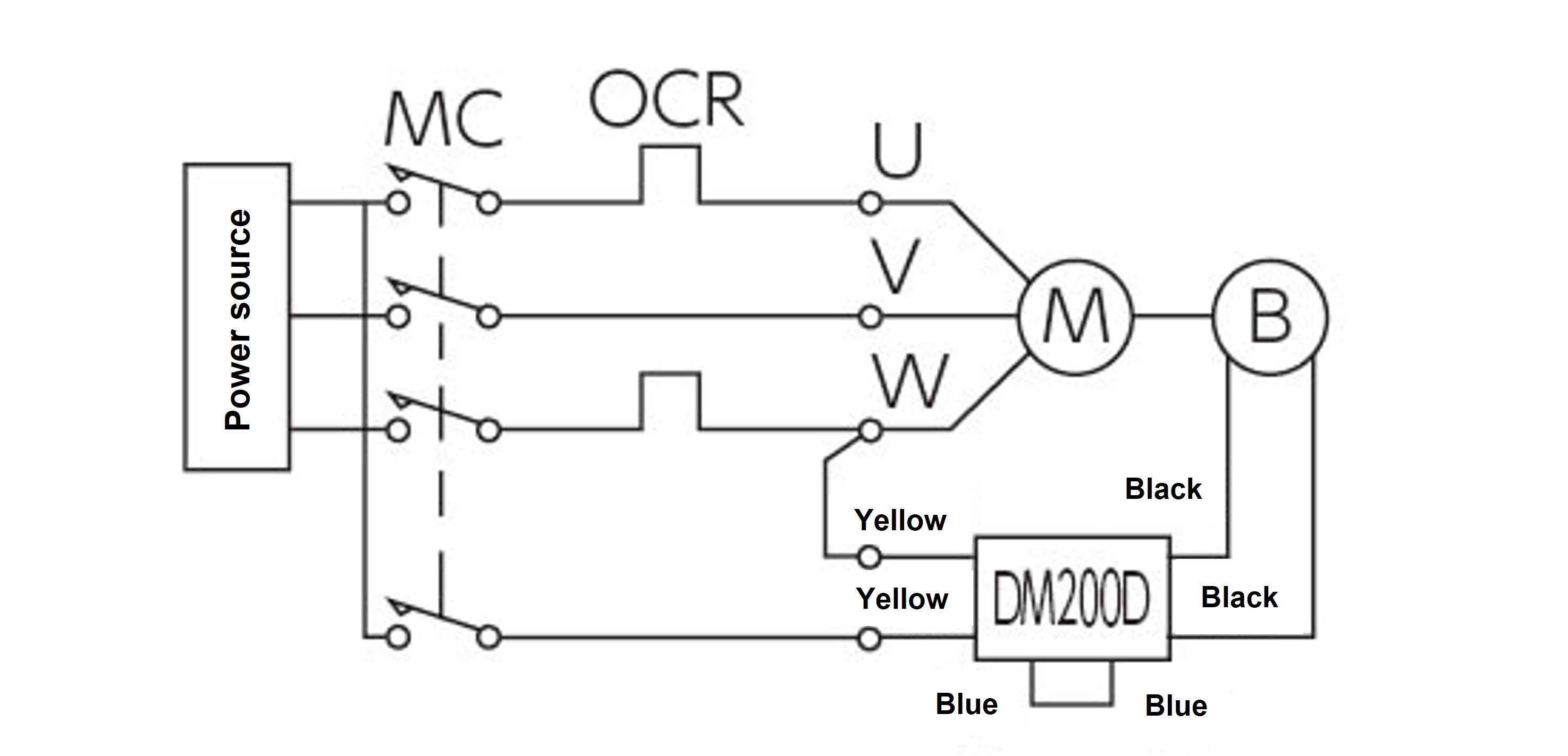

 三相200V　0.2kW・0.4kW　交流別切り

[बड़ा करने के लिए क्लिक करें]

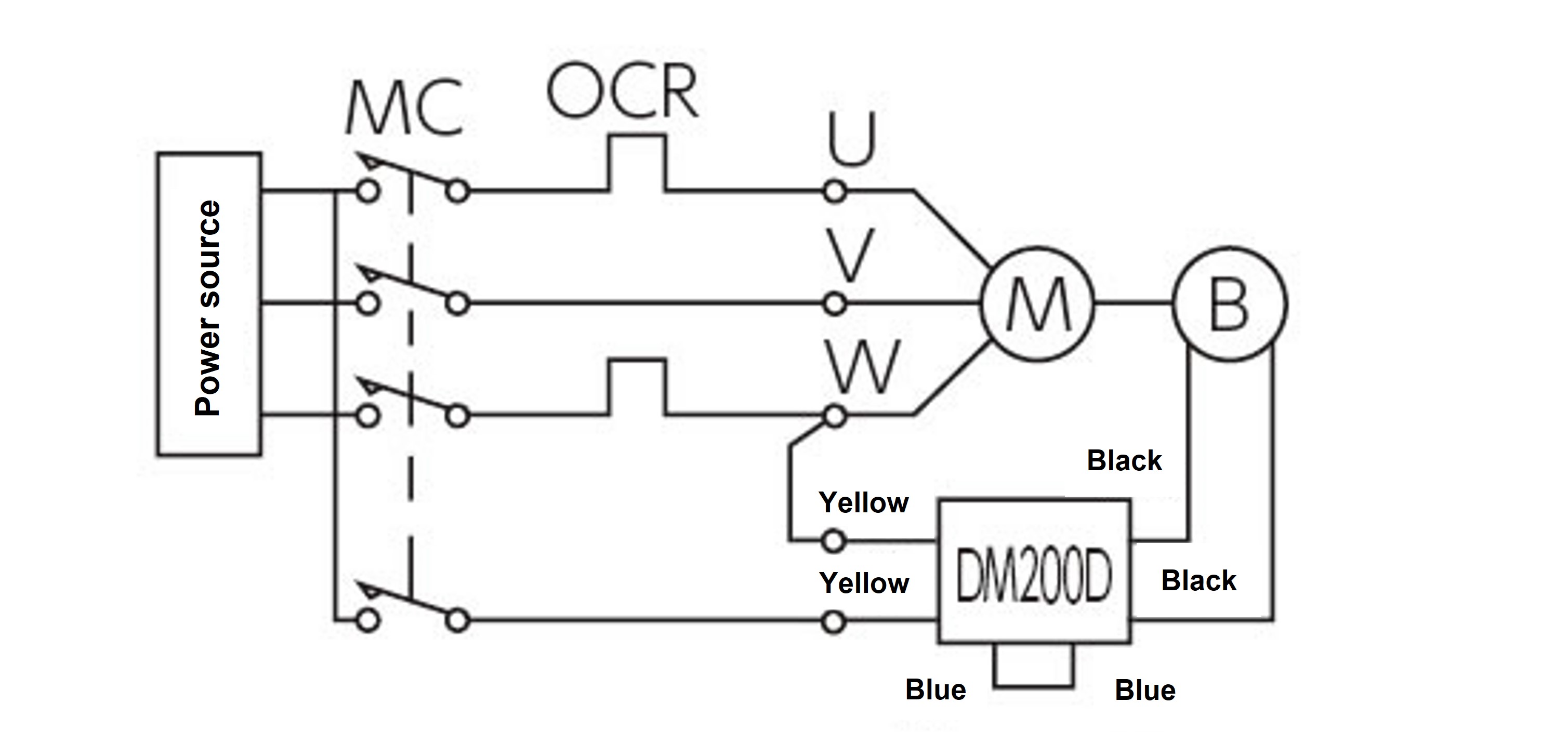

 三相200V　0.75kW　交流別切り

[बड़ा करने के लिए क्लिक करें]
एसी बाहरी संचालन
  • ・इन्वर्टर के लिए

    (इन्वर्टर एमसी सेक्शन में स्थित है।
    कृपया)

  • ・ब्रेक को अलग से संचालित करते समय

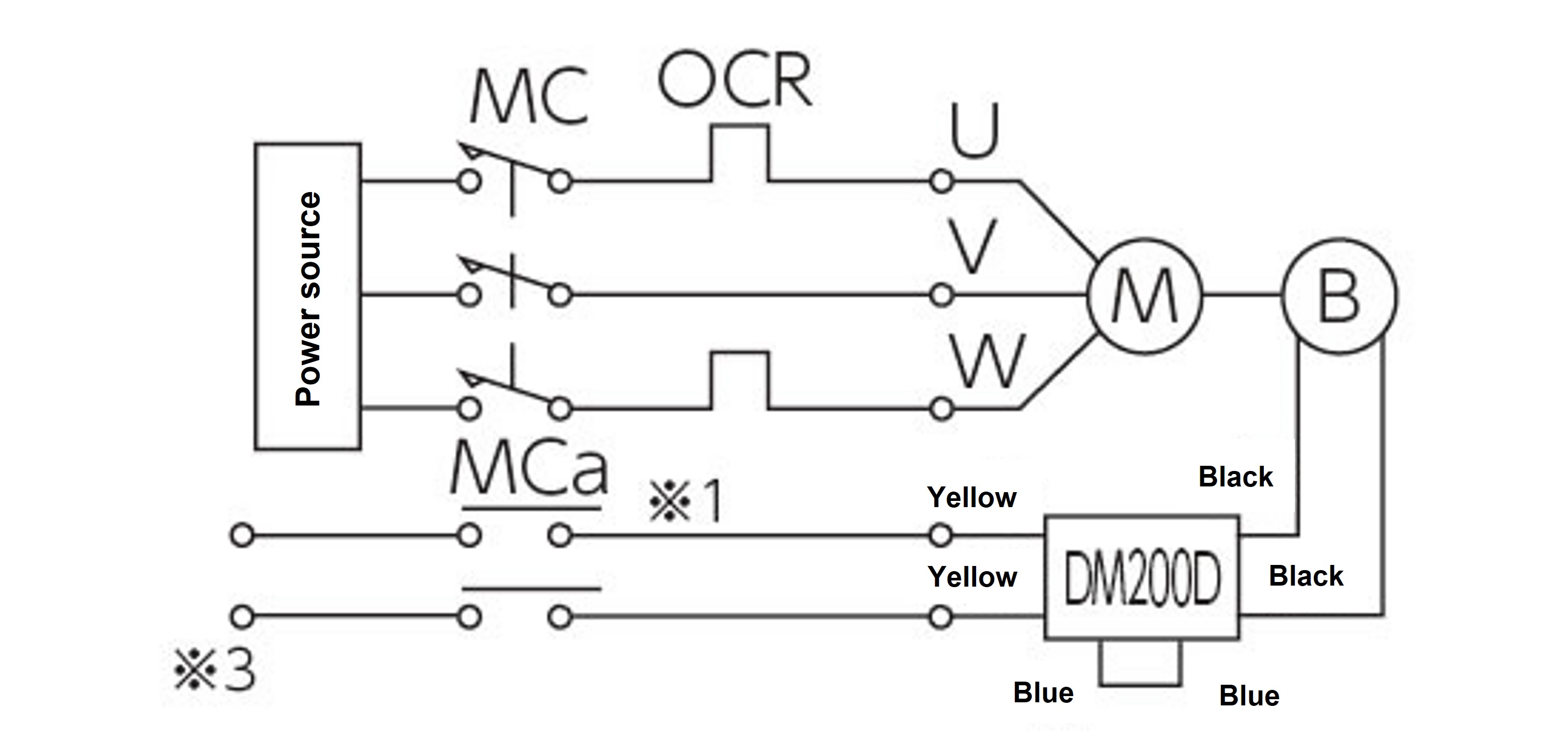

 三相200V　0.2kW・0.4kW　交流別操作

[बड़ा करने के लिए क्लिक करें]

*3 3 से चिह्नित ब्रेक के लिए आपूर्ति वोल्टेज 0.1kW और 0.2kW के लिए AC200V से AC254V है।
0.4kW के लिए AC200V से AC220V का उपयोग करें।

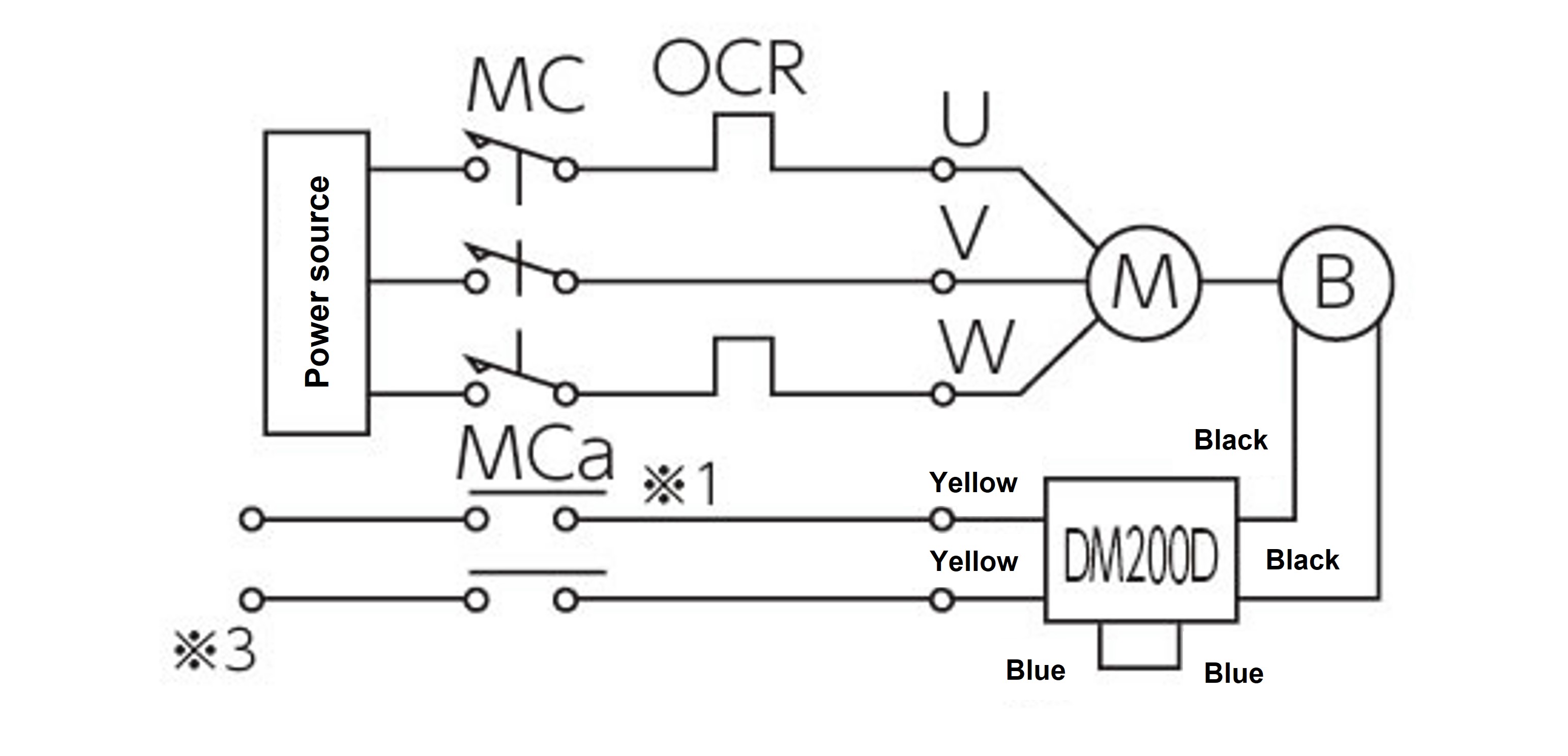

 三相200V　0.75kW　交流別操作

[बड़ा करने के लिए क्लिक करें]

*3 3 से चिह्नित ब्रेक के लिए आपूर्ति वोल्टेज AC200V से AC220V होना चाहिए।
डीसी बाहरी वायरिंग
  • ・जब रोक सटीकता की आवश्यकता होती है

    (जैसे उठाने वाले उपकरण)

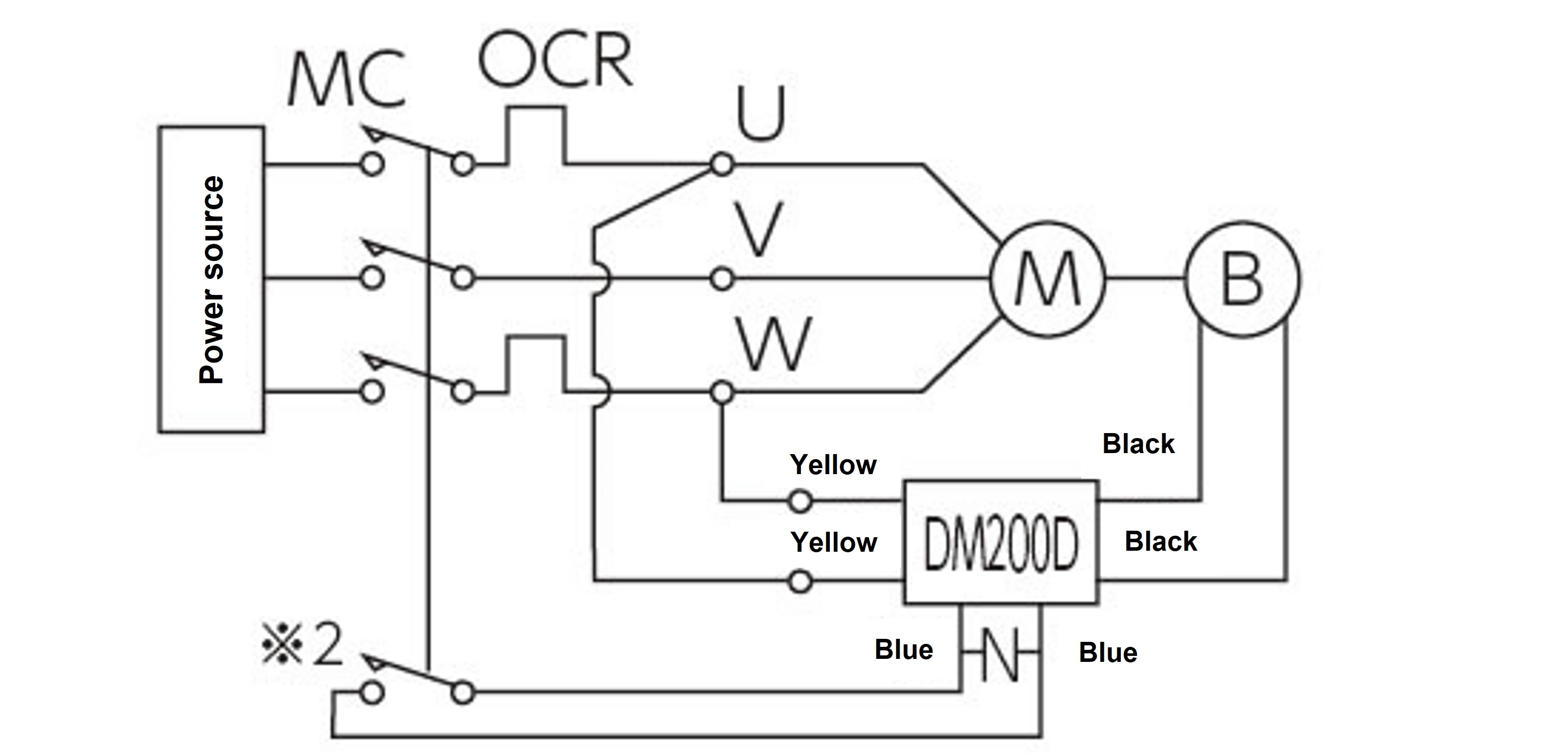

 三相200V　0.2kW・0.4kW　直流別切り

[बड़ा करने के लिए क्लिक करें]

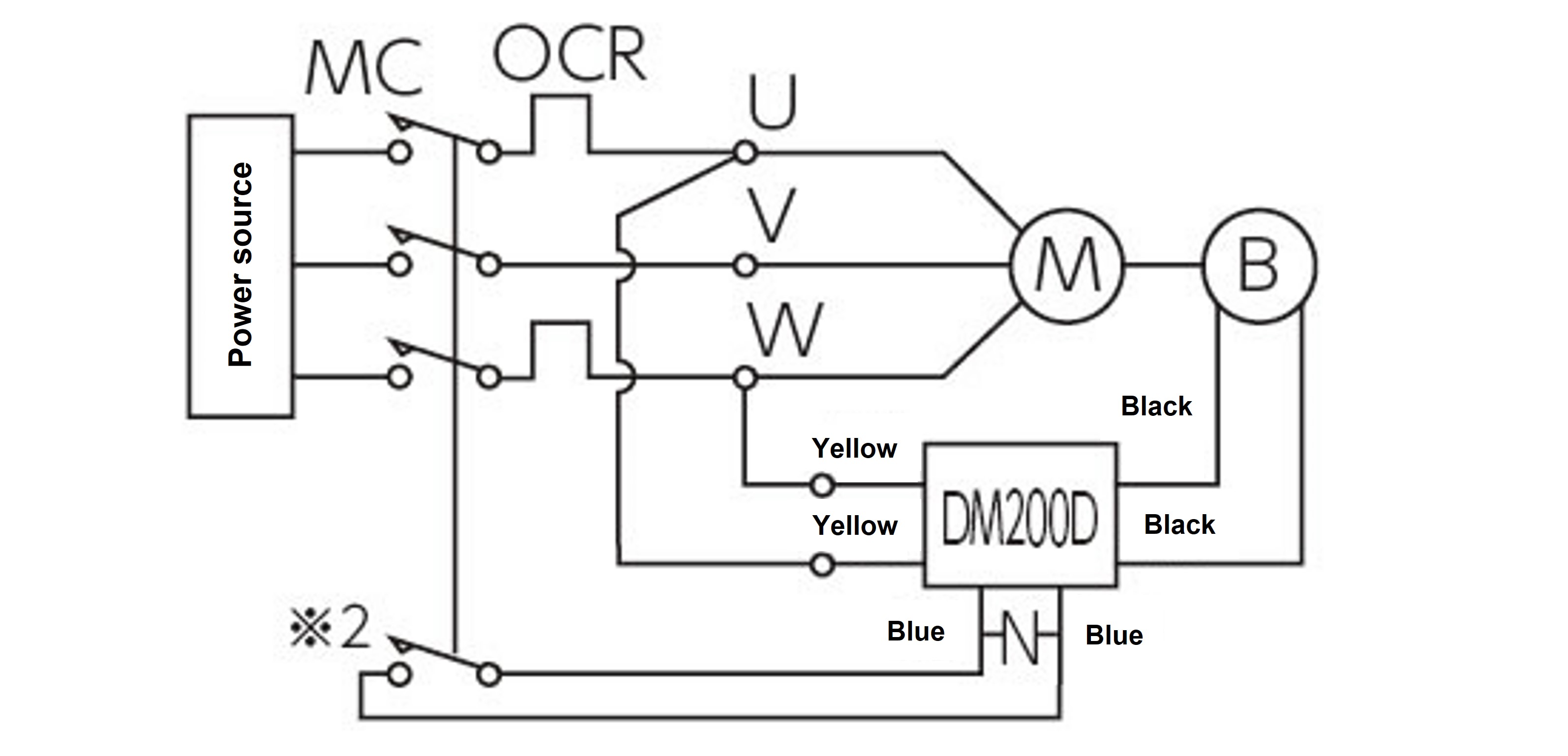

 三相200V　0.75kW　直流別切り

[बड़ा करने के लिए क्लिक करें]
  • एम: मोटर
  • बी: ब्रेक
  • MC: चुंबकीय संपर्कक
  • एमसीए: सहायक रिले
  • ओसीआर: ओवरकरंट रिले
  • DM200D: डीसी रिक्टिफ़ायर
  • -N-: सुरक्षा तत्व (वैरिस्टर)
  • नोट 1) ब्रेक वोल्टेज DC 90V है (जब AC 200V DM200D में इनपुट होता है)।
  • नोट 2) डीसी बाहरी वायरिंग उपयोग करते समय, ब्रेक पावर सप्लाई मॉड्यूल वायरिंग की लंबाई, वायरिंग विधि, रिले के प्रकार आदि के आधार पर क्षतिग्रस्त हो सकता है, इसलिए डीसी बाहरी वायरिंग टर्मिनलों के बीच एक वैरिस्टर कनेक्ट करें। इसे ब्रेक पावर सप्लाई मॉड्यूल के पास (नीले लीड वायर से) जोड़ना अधिक प्रभावी होता है। विशिष्ट वैरिस्टर मॉडल नंबर नीचे सूचीबद्ध हैं, लेकिन समतुल्य वैरिस्टर का भी उपयोग किया जा सकता है। DM200D के लिए, 470V का वैरिस्टर वोल्टेज चुनें।
    प्रोडक्ट का नाम उत्पादक मॉडल संख्या
    DM200D का उपयोग करते समय
    सर्ज अवशोषक पैनासोनिक कॉर्पोरेशन ERZV14D471
    सिरेमिक वैरिस्टर निप्पोन केमि-कॉन TND14V-471KB00AAA0
  • नोट 3) *1 में सहायक रिले (MCa) की संपर्क क्षमता AC200V7A या उससे अधिक (प्रतिरोधक भार) होनी चाहिए।
    *2 यदि आप MC सहायक संपर्क या सहायक रिले का उपयोग करते हैं, तो संपर्क क्षमता AC200V10A या अधिक (प्रतिरोधक भार) होनी चाहिए।
