जैक माउंटिंग सतह

जैक की माउंटिंग सतह को जंग से बचाने के लिए पेंट किया गया है। अगर माउंटिंग सतह को पेंट करने की ज़रूरत नहीं है, तो कृपया हमसे संपर्क करें।

स्थापना दिशा [प्रत्येक प्लग की स्थिति स्थापना प्रकार के आधार पर भिन्न होती है।]

कृपया जांच लें कि प्रत्येक प्लग (प्रेशर वेंट, ड्रेन प्लग) का इंस्टॉलेशन प्रकार और इंस्टॉलेशन स्थिति सही है।
(विवरण के लिए कृपया प्रत्येक उत्पाद के प्रमुख विनिर्देश पृष्ठ पर बाह्य आयाम आरेख देखें।)

रिड्यूसर तेल से भरा हुआ भेजा जाता है। परिवहन के दौरान तेल रिसाव को रोकने के लिए तेल भराव पोर्ट को प्लग किया जाता है, इसलिए कृपया उपयोग से पहले प्लग को दिए गए प्रेशर वेंट से बदल दें। यदि आप प्लग लगाकर यूनिट का उपयोग करते हैं, तो आंतरिक दबाव बढ़ सकता है, जिससे ऑयल सील से तेल रिस सकता है।

स्थापना स्थान

जैक के आस-पास ऐसी कोई बाधा न रखें जिससे वेंटिलेशन बाधित हो। इससे शीतलन में बाधा आएगी और असामान्य ताप के कारण जलन या आग लग सकती है। स्क्रू कवर और स्क्रू शाफ्ट के आधार से गुजरने वाले छेद यथासंभव छोटे होने चाहिए ताकि जैक स्थापना सतह और आधार के बीच एक बड़ा संपर्क क्षेत्र सुनिश्चित हो सके।

ग्रीस और तेल छलक सकते हैं या गिर सकते हैं। ऐसे उपकरण जो तेल सहन नहीं कर सकते, जैसे कि खाद्य प्रसंस्करण मशीनरी, ग्रीस और तेल के छलकने या गिरने से बचाने के लिए एक तेल पैन या अन्य क्षति निवारण उपकरण लगाएँ।

आलंबन बोल्ट

माउंटिंग बोल्ट (शामिल नहीं) को सुरक्षित करने के लिए जैक के गियर केस पर चार माउंटिंग छेदों का उपयोग करें।

जैक माउंटिंग बोल्ट के आकार के लिए कृपया नीचे दी गई तालिका देखें। सामान्यतः, माउंटिंग बोल्ट का शक्ति वर्गीकरण 10.9 या उससे अधिक होना चाहिए।

माउंटिंग बोल्ट और माउंटिंग छेद का आकार

मोटर के साथ कनेक्शन

जैक और मोटर आदि लगाते समय, कृपया एक मज़बूत आधार तैयार करें जिसमें सुरक्षा कारक हो ताकि स्थापना के दौरान केंद्रीकरण सटीकता प्रभावित न हो, चाहे अधिकतम भार लागू होने पर भी, ताकि उचित स्थापना की जा सके। साथ ही, इनपुट शाफ्ट से जुड़े ट्रांसमिशन शाफ्ट को केंद्र में रखना सुनिश्चित करें।

फ्लोटिंग शाफ्ट के साथ ड्राइविंग करते समय, घूर्णन गति के आधार पर कंपन हो सकता है, जिसके परिणामस्वरूप खराबी हो सकती है, इसलिए कृपया शाफ्ट की कठोरता और कपलिंग बैकलैश पर ध्यानपूर्वक विचार करें।

सिरा संयोजन जोड़ना

स्क्रू शाफ्ट पर सिरा संयोजन लगाते समय, कृपया शाफ्ट के सिरे पर थ्रेडेड भाग को ढीला होने से बचाने के लिए उपाय करें। घूर्णी टॉर्क स्क्रू शाफ्ट पर कार्य करता है और सिरा संयोजन गिर सकती है, इसलिए कृपया निम्नलिखित उपाय करें।

• (1) स्क्रू को ढीला होने से रोकने के लिए चिपकने वाला पदार्थ लगाएं
  स्क्रू को ढीला होने से बचाने के लिए, कृपया दाईं ओर दिए गए ब्रांड या समकक्ष उत्पादों का उपयोग करें। चिपकने वाला पदार्थ लगाते समय, कृपया प्रत्येक निर्माता द्वारा बताई गई सावधानियों का पालन करें।

  स्क्रू लॉकिंग चिपकने वाला

  उत्पादक	ब्रांड
  हेंकल	#262、271
  थ्रीबॉन्ड कंपनी लिमिटेड	#1307N

• (2) सेट स्क्रू से फिक्स करें

  सिरा संयोजन कसने के बाद, इसे ढीला होने से रोकने के लिए इसमें शामिल सेटस्क्रू (हेक्सागन सॉकेट हेड बोल्ट) से सुरक्षित करें।

सीमा स्विच सेटिंग्स

स्ट्रोक को समायोजित करने के लिए लगाए गए लिमिट स्विच को जैक की कोस्टिंग मात्रा को ध्यान में रखते हुए सेट किया जाना चाहिए। कोस्टिंग मात्रा स्थापना की स्थिति और परिवहन की जा रही सामग्री की मात्रा के आधार पर भिन्न होती है, इसलिए कृपया अधिकतम कोस्टिंग मात्रा की योजना बनाएँ। इसके अलावा, सुरक्षा के लिए, स्ट्रोक सीमा के भीतर एक यांत्रिक स्टॉपर या ऐसा ही कुछ स्थापित करें।

स्थिति पहचान इकाई सेटिंग्स

यदि आप वैकल्पिक स्थिति पहचान इकाई (आंतरिक LS, रोटरी एनकोडर, पोटेंशियोमीटर) का उपयोग कर रहे हैं, तो स्ट्रोक समायोजन फ़ैक्टरी में नहीं किए जाते हैं, इसलिए संचालन से पहले उन्हें समायोजित करना सुनिश्चित करें। आंतरिक LS को समायोजित करते समय, जैक को मैन्युअल रूप से या इंचिंग करके संचालित करें, इस बात का विशेष ध्यान रखें कि जैक की स्ट्रोक सीमा से अधिक न हो। कृपया ध्यान दें कि स्ट्रोक सीमा से अधिक होने पर स्क्रू शाफ्ट गिर सकता है या बेलो क्षतिग्रस्त हो सकता है।

सावधानियां

• ⚠ (1) लोड लगाते समय इनपुट शाफ्ट को मैन्युअल रूप से संचालित न करें। लोड के कारण इनपुट शाफ्ट घूम सकता है, जिससे खतरा पैदा हो सकता है।
• (2) किसी भी परिस्थिति में जैक को धक्का देकर न रोकें। ऐसा करने से जैक के अंदरूनी हिस्से को गंभीर नुकसान हो सकता है।

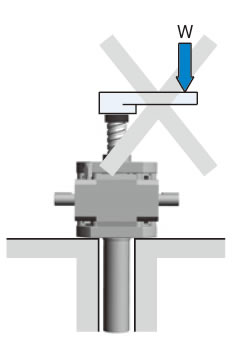

• (3) जैक पर लगाया गया भार जैक के स्क्रू अक्ष के साथ समाक्षीय होना चाहिए। यदि भार की दिशा या स्थिति अनुपयुक्त है, तो जैक पर झुकने वाला या पार्श्व भार लगाया जा सकता है, जिससे क्षति हो सकती है। (चित्र 2)
  यदि पार्श्व भार या अन्य बल लगाए जाते हैं, तो कृपया एक गाइड स्थापित करें ताकि यह सुनिश्चित हो सके कि जैक पर प्रत्यक्ष पार्श्व भार या झुकने वाले क्षण नहीं पड़ रहे हैं।
• (4) सुनिश्चित करें कि स्टार्टअप पर पीक टॉर्क स्वीकार्य इनपुट शाफ्ट टॉर्क से अधिक न हो।

चित्र 2
