बॉल स्क्रू स्नेहन

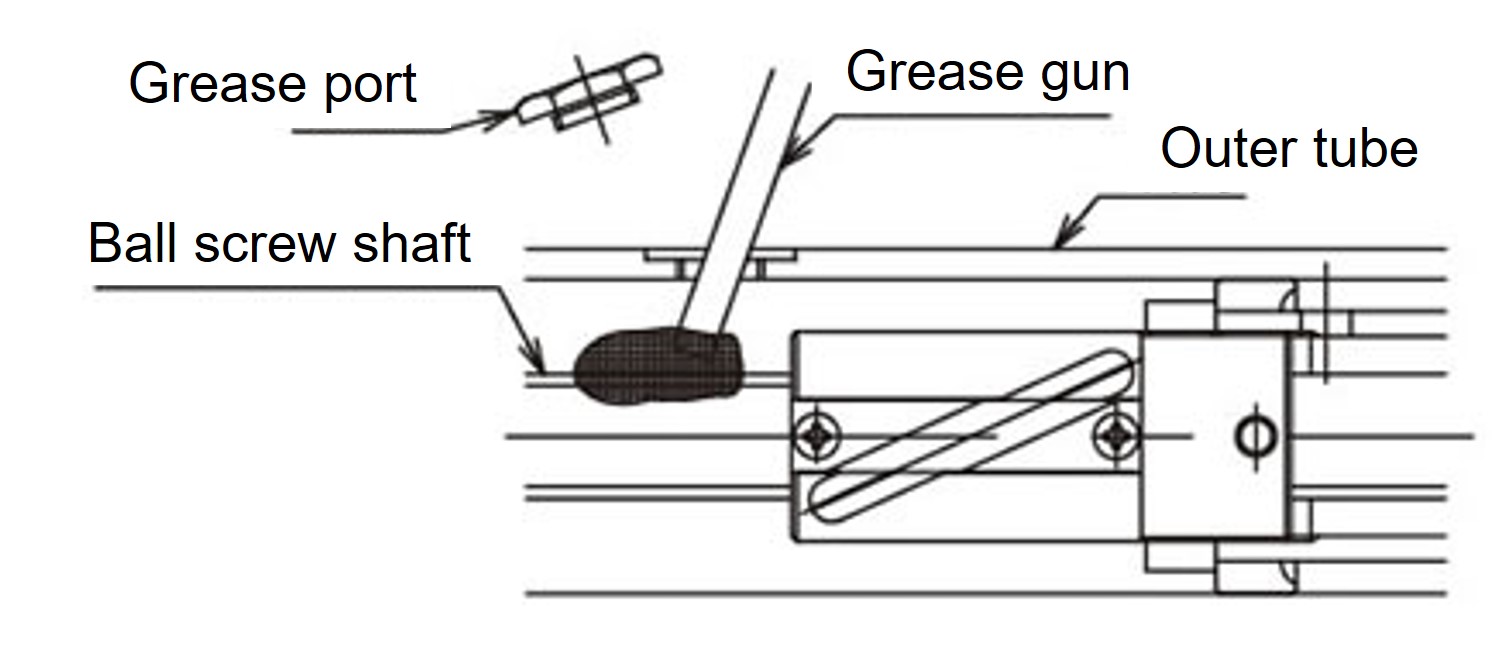

बॉल स्क्रू पर पहले से ग्रीस लगा होता है, इसलिए इसे ऐसे ही इस्तेमाल करें। ग्रीस लगाने के लिए तालिका 1 और 2 का उपयोग करें। बॉल स्क्रू पर ग्रीस लगाने के लिए, बाहरी सिलेंडर पर लगे ग्रीसिंग पोर्ट बोल्ट को हटाएँ, रॉड को एक पूरा स्ट्रोक आगे बढ़ाएँ, ग्रीस गन से स्क्रू की बाहरी परिधि पर ग्रीस लगाएँ, और फिर उसे स्ट्रोक की उस सीमा में आगे-पीछे घुमाएँ जिसका आप उपयोग कर रहे हैं। इस प्रक्रिया को 2 से 3 बार दोहराएँ।

तालिका 1 विशेष ग्रीस

*यह ग्रीस विशेष रूप से पावर सिलेंडर U सीरीज़ के लिए डिज़ाइन किया गया है। अन्य ग्रीस का उपयोग न करें।

तालिका 2. ग्रीस चक्र

*उपरोक्त तालिका में दिए गए मान लंबे समय तक उपयोग की अनुमति देने के लिए हैं, और जीवनकाल का संकेत नहीं देते हैं।

रिड्यूसर को ग्रीस करना

रिडक्शन गियर सेक्शन में गियर और बेयरिंग ग्रीस से पूर्व-चिकनाई किए जाते हैं और इसलिए उन्हें चिकनाई करने की आवश्यकता नहीं होती है, हालांकि, यदि निरीक्षण विंडो या ग्रीसिंग पोर्ट के माध्यम से ग्रीस के खराब होने की पुष्टि हो जाती है, तो ग्रीस को बदल दिया जाना चाहिए।

रिड्यूसर पर प्रारंभिक ग्रीस का अनुप्रयोग

• गियर केस: डैफ्ने एपोनेक्स एसआर नंबर 1

निरीक्षण बिंदु

स्थापना सावधानियाँ (U श्रृंखला बहु-विनिर्देश)

• - सुनिश्चित करें कि ट्रूनियन ब्रैकेट का केंद्र और सिरा संयोजन केंद्र ठीक से संरेखित हों। विशेष रूप से, जब सिलेंडर चल रहा हो, तो सुनिश्चित करें कि झूलने के कारण सिलेंडर पर कोई पार्श्व भार न पड़े।
• ・हम इनपुट शाफ्ट और ड्राइव शाफ्ट को जोड़ने के लिए कपलिंग का उपयोग करने की सलाह देते हैं। कृपया ऐसे कपलिंग का उपयोग करें जो मिसअलाइनमेंट को सहन कर सके, जैसे चेन कपलिंग, गियर कपलिंग, या डिस्क कपलिंग।
• - यदि ड्राइव यूनिट या सिलेंडर को जोड़ने के लिए प्रयुक्त कपलिंग का फ्लोटिंग शाफ्ट लंबा है, तो कृपया ध्यान दें कि इसके घूमने से कंपन हो सकता है। कृपया फ्लोटिंग शाफ्ट की कठोरता और कपलिंग के बैकलैश पर भी विचार करें।
• सभी मॉडलों में पूरी तरह से बंद संरचना होती है जो सामान्य बाहरी उपयोग के लिए उपयुक्त होती है, लेकिन प्रतिकूल वातावरण में जहाँ वे लगातार पानी या भाप के संपर्क में रहते हैं, या जहाँ बर्फ जम जाती है, वहाँ बाहरी मॉडलों के लिए भी उपयुक्त आवरण की आवश्यकता होती है। परिवेश का तापमान उपयोग की परिस्थितियों के अनुसार बदलता रहता है, लेकिन आमतौर पर इनका उपयोग -15 से 60°C के बीच किया जा सकता है। ज्वलनशील वातावरण में कभी भी उपयोग न करें, क्योंकि इससे विस्फोट या आग लग सकती है। साथ ही, उन जगहों पर उपयोग से बचें जहाँ कंपन या 3G से अधिक प्रभाव हो।
• ・धुंध वातावरण में उपयोग के संबंध में कृपया हमसे संपर्क करें।

उपयोग के लिए सावधानियां (यू श्रृंखला बहु-विनिर्देश)

• - स्ट्रोक के दोनों सिरों को विनियमित करने के लिए सीमा स्विच का उपयोग करें।
  पावर सिलेंडर बॉडी में लिमिट स्विच लगाने का विकल्प उपलब्ध है, इसलिए कृपया इसका उपयोग करें।
• ・कृपया स्ट्रोक सीमा के भीतर ही उपयोग करें। यदि स्ट्रोक सीमा पार हो जाए, तो नुकसान हो सकता है।
• ・उच्च गति पर पावर सिलेंडर मल्टी-स्पेसिफिकेशन का उपयोग करते समय, कोस्टिंग दूरी लंबी होती है और स्ट्राइकर के लिमिट स्विच के ऊपर जाने की संभावना रहती है। इसलिए, नियंत्रण सर्किट में लिमिट सिग्नल को सेल्फ-होल्डिंग के साथ संचालित करना सुनिश्चित करें।
• ・थ्रस्ट के परिणामस्वरूप रॉड में एक घूर्णन बल उत्पन्न होता है, इसलिए घूर्णन को रोकना आवश्यक है। रेटेड थ्रस्ट पर रॉड का घूर्णन बल मॉडल सूची में सूचीबद्ध है। यदि आप टिप को जोड़े बिना रॉड को चलाने की योजना बना रहे हैं या रस्सी खींचने के लिए पुली लगाना चाहते हैं, तो हम घूर्णन-रोधी विनिर्देशों वाले मॉडल भी बना सकते हैं, इसलिए कृपया विवरण के लिए हमसे संपर्क करें।
• ・सी-प्रकार थ्रस्ट डिटेक्शन लिमिट स्विच को कभी भी स्वयं समायोजित न करें, क्योंकि इससे थ्रस्ट डिटेक्शन सेटिंग मान में बड़ा अंतर आ सकता है।
