तकनीकी डेटा लिनियर एक्ट्यूएटर पावर सिलेंडर चयन
चयन: एफ सीरीज
आवश्यकताएं
प्रयुक्त मशीनें और उनका उपयोग कैसे करें
थ्रस्ट या भार N{kgf}
स्ट्रोक मिमी
गति मिमी/सेकंड
उपयोग की आवृत्ति प्रारंभ की संख्या/मिनट
बिजली आपूर्ति वोल्टेज, आवृत्ति
चयन प्रक्रिया
- (1) थ्रस्ट या लोड N{kgf}, स्ट्रोक मिमी, और गति मिमी/सेकंड के आधार पर मानक मॉडल से लागू मॉडल संख्या का चयन करें।
- (2) उपयोग की स्वीकार्य आवृत्ति 2 बार/मिनट होनी चाहिए, और स्वीकार्य प्रतिशत ड्यूटी चक्र 25%ED (5 मिनट मानक) या उससे कम होनी चाहिए।
प्रतिशत ड्यूटी चक्र 5 मिनट की अवधि के आधार पर, प्रति 5 मिनट संचालन समय का प्रतिशत है।
पावर सिलेंडर F सीरीज़ की स्वीकार्य ऑपरेटिंग आवृत्ति उस सीमा के भीतर है जो ऊपर दी गई तालिका में दर्शाई गई स्टार्ट की संख्या और प्रतिशत ड्यूटी चक्र संतुष्ट करती है। प्रतिशत ड्यूटी चक्र निम्नलिखित सूत्र द्वारा व्यक्त किया जाता है।
प्रतिशत ड्यूटी चक्र (%ED) = प्रति चक्र संचालन समय प्रति चक्र संचालन समय + डाउन टाइम x 100%
अनुमानित जीवन काल
अनुमानित जीवनकाल 15,000 स्ट्रोक है।
*पावर सिलेंडर का चयन करते समय, कृपया सुरक्षा मार्जिन को ध्यान में रखते हुए, पर्याप्त थ्रस्ट वाले पावर सिलेंडर का चयन करें, ताकि लोड (स्थिर और गतिशील) रेटेड थ्रस्ट से अधिक न हो।
*कृपया निम्नलिखित सावधानियों को अवश्य पढ़ें।

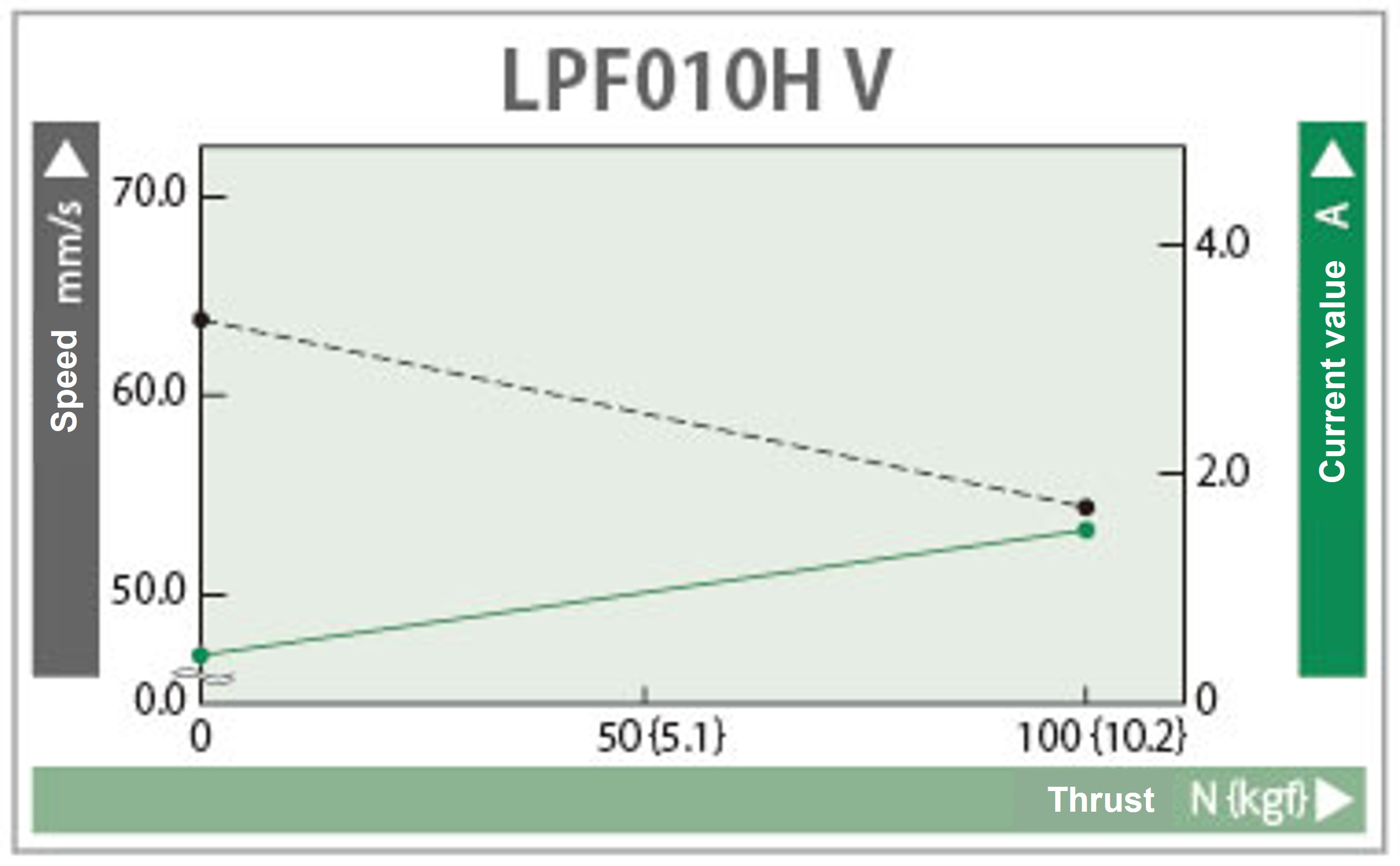

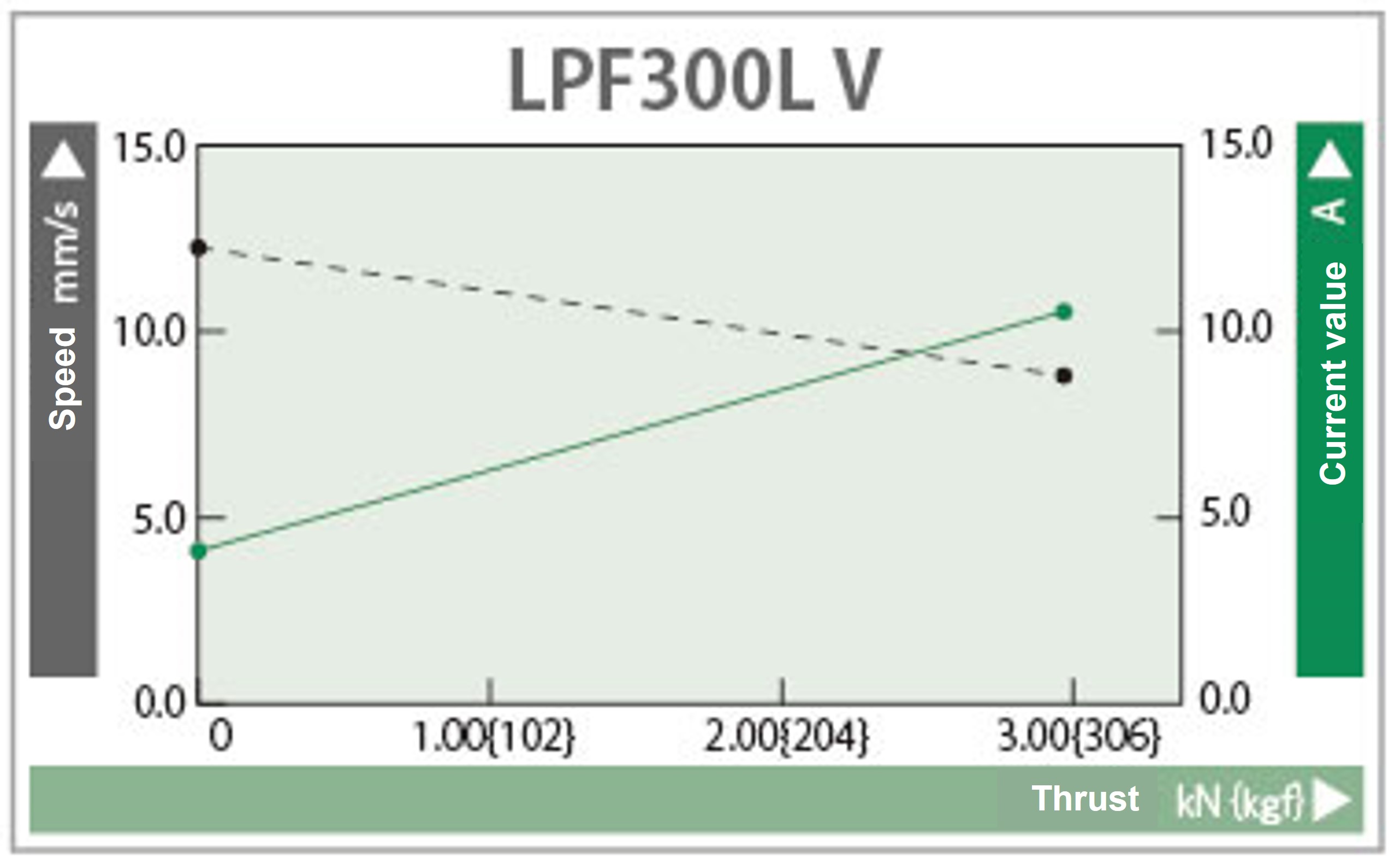

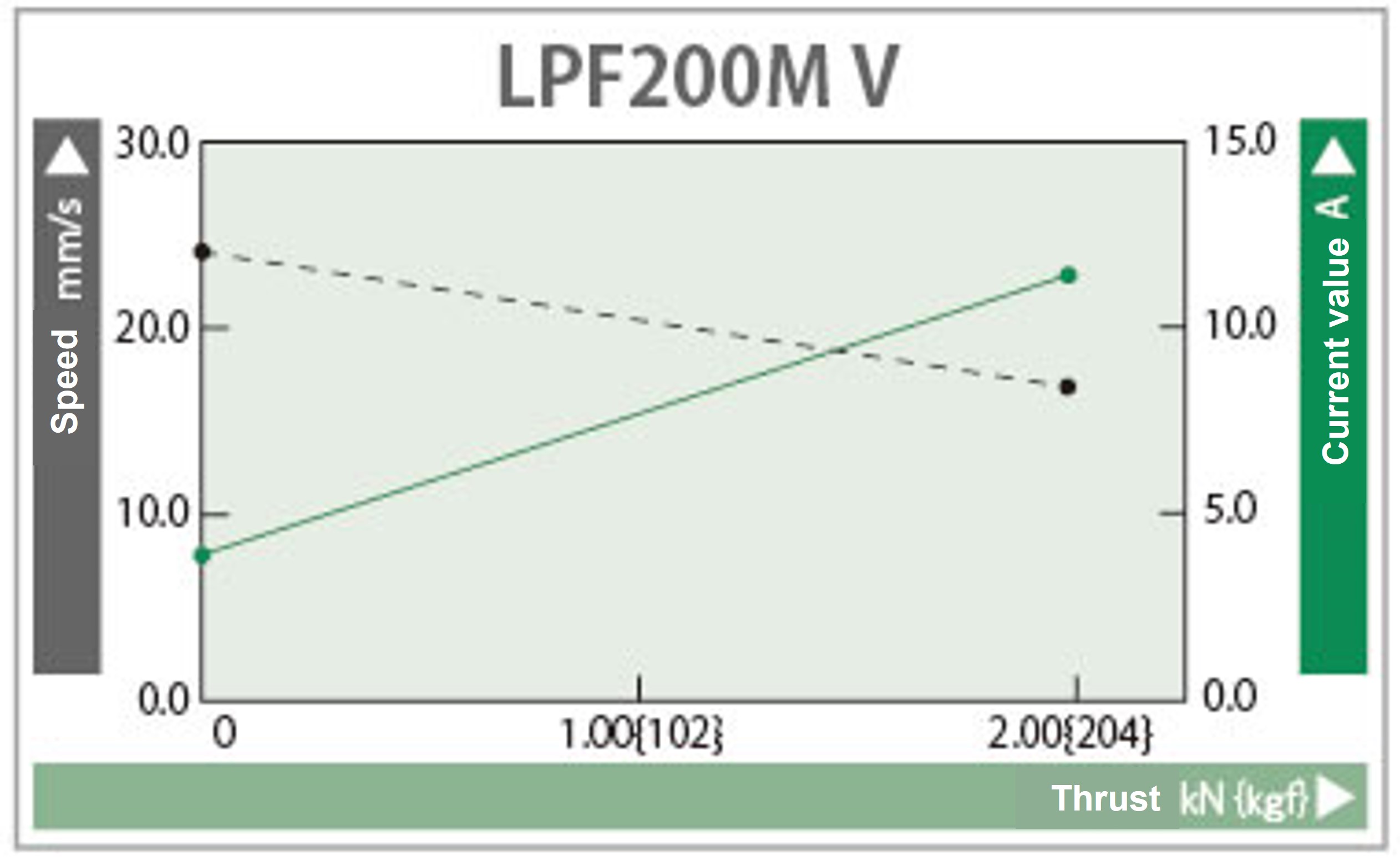

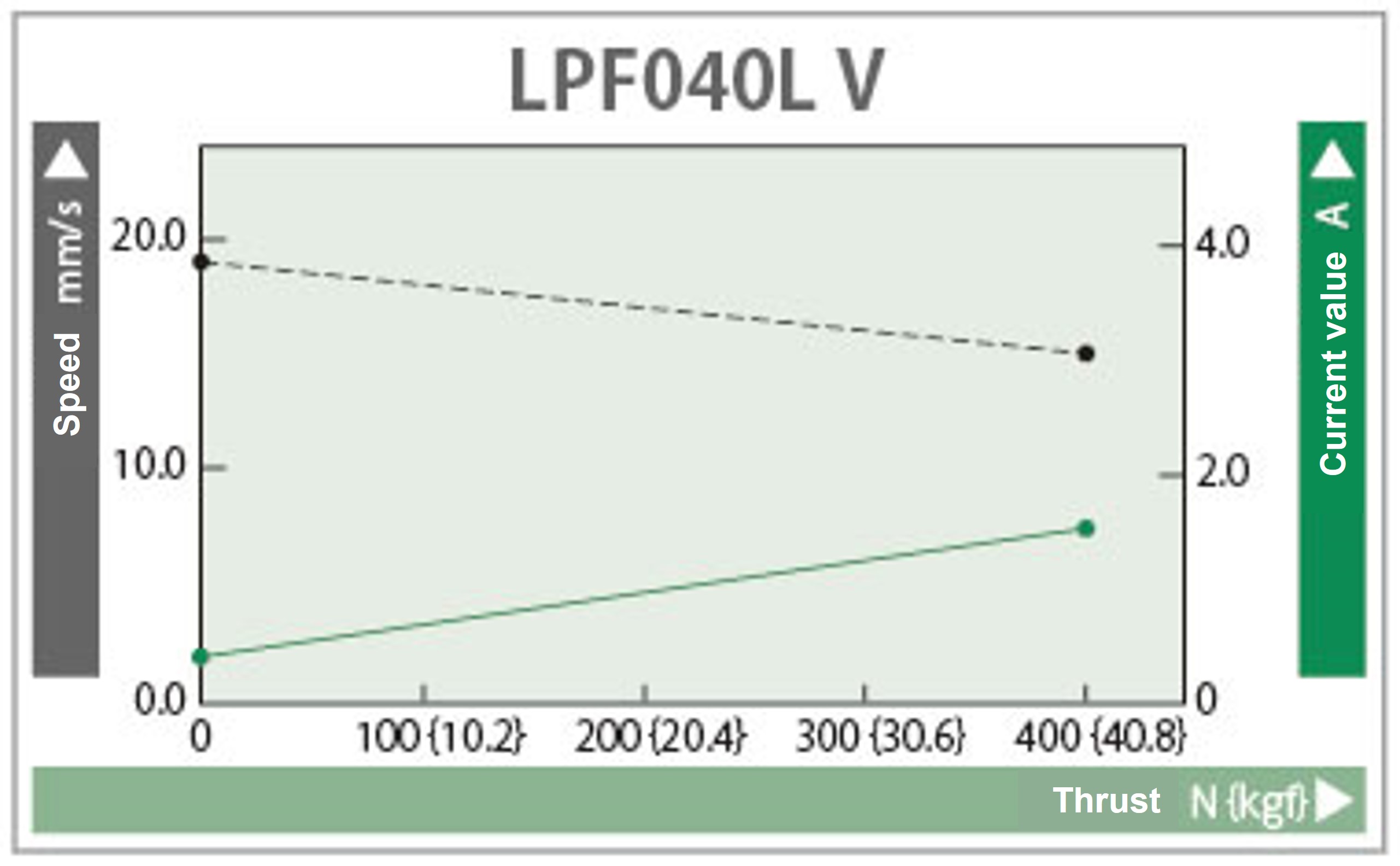

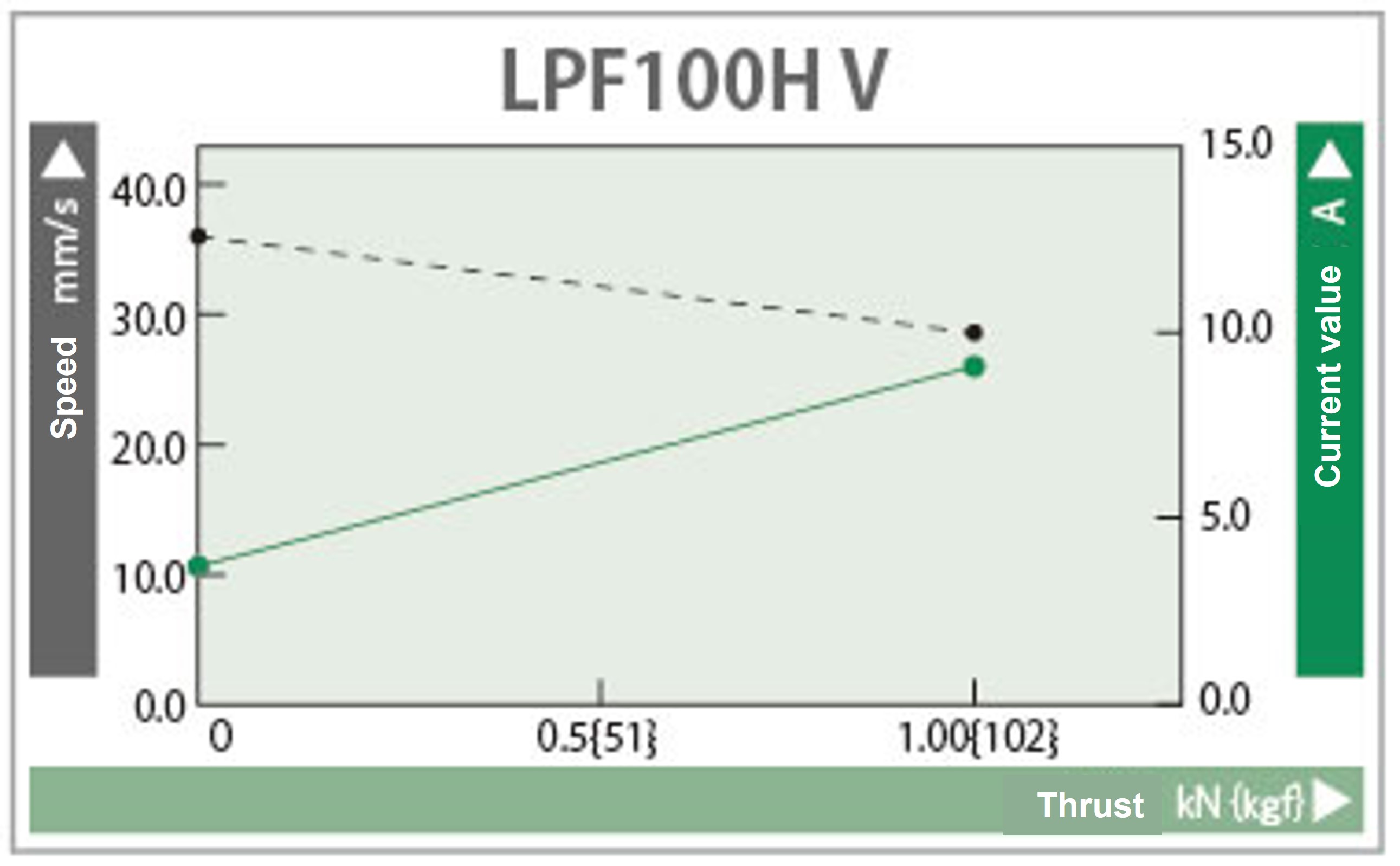

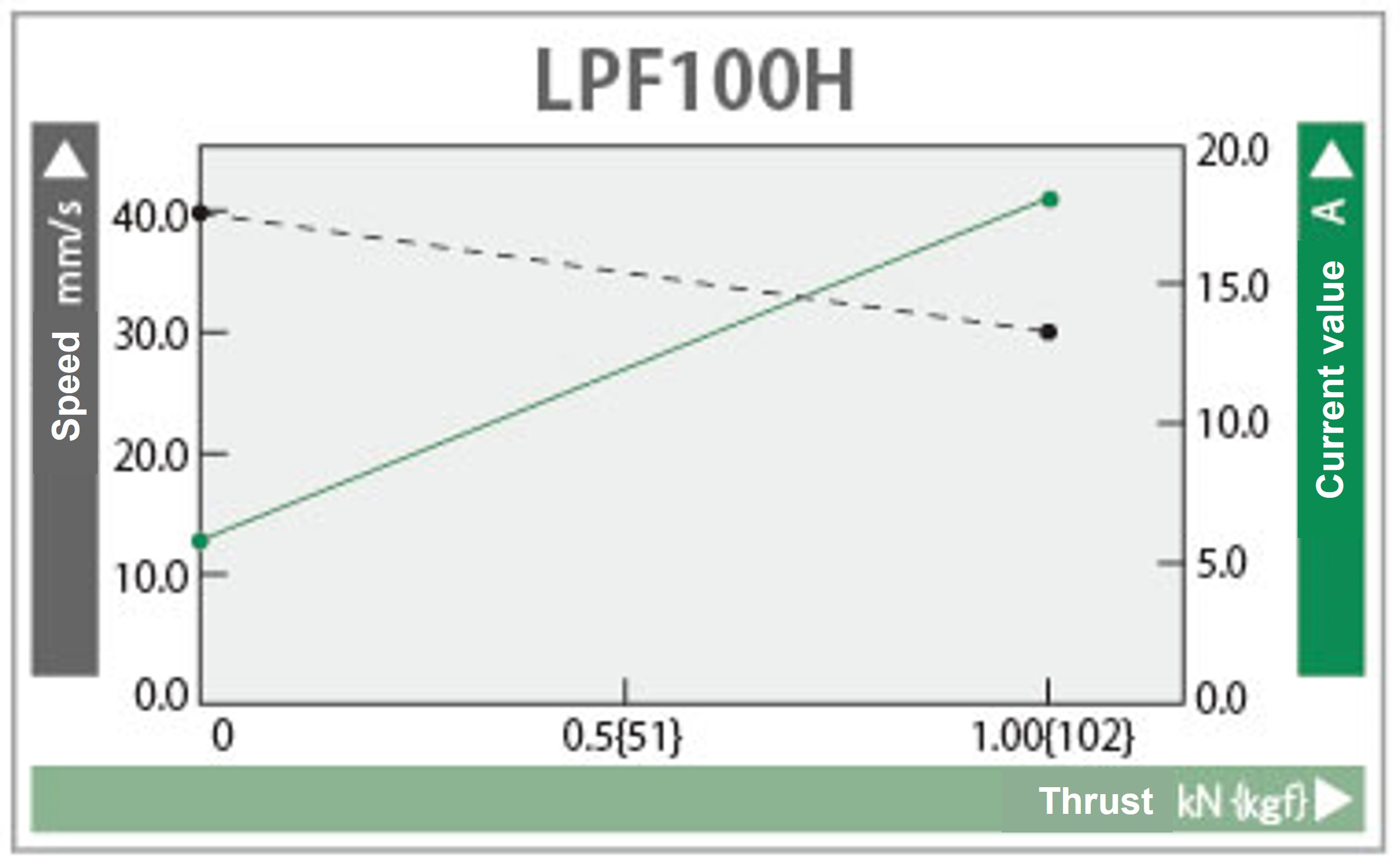

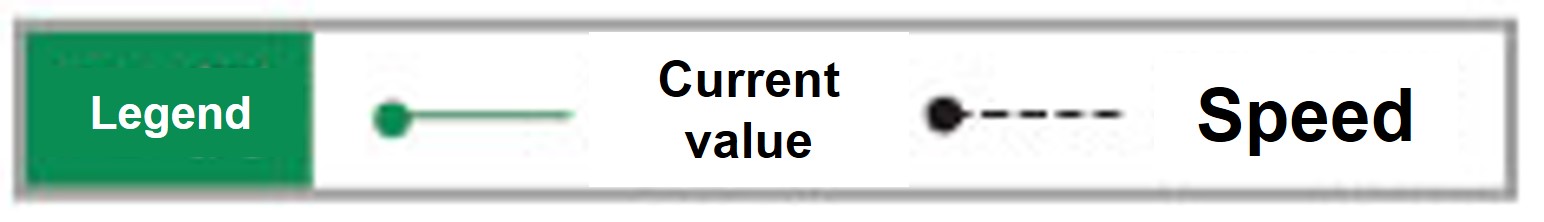

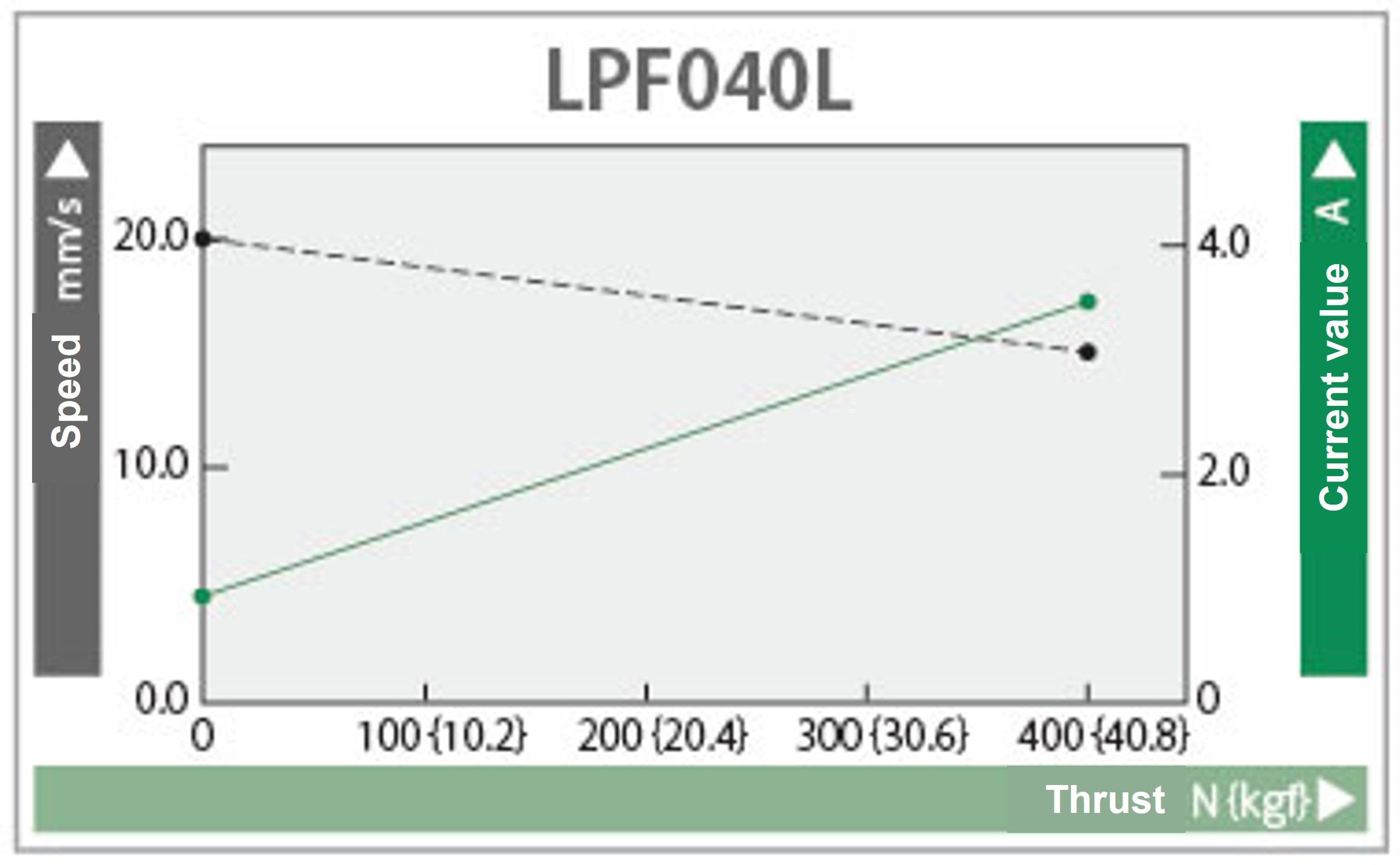

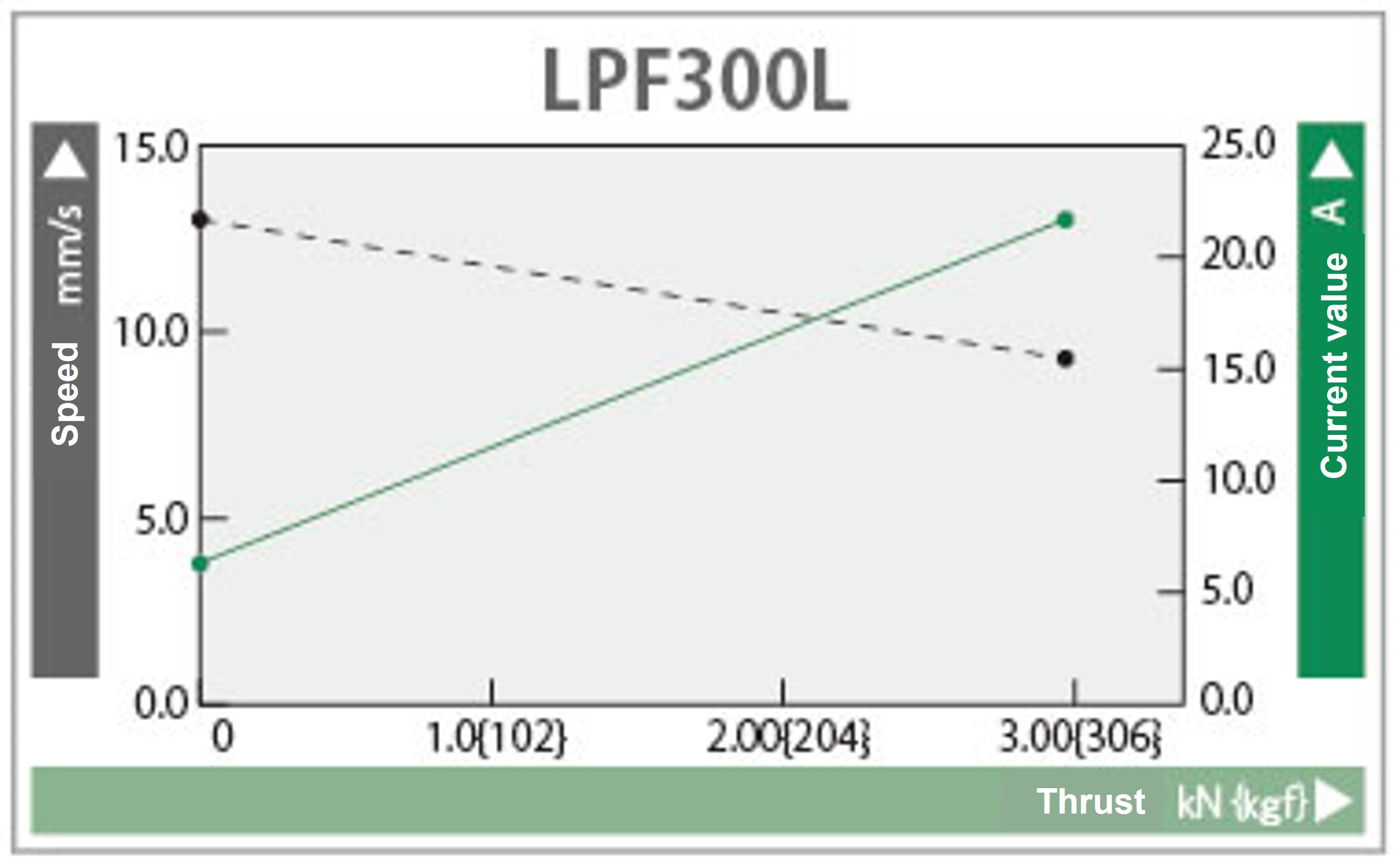

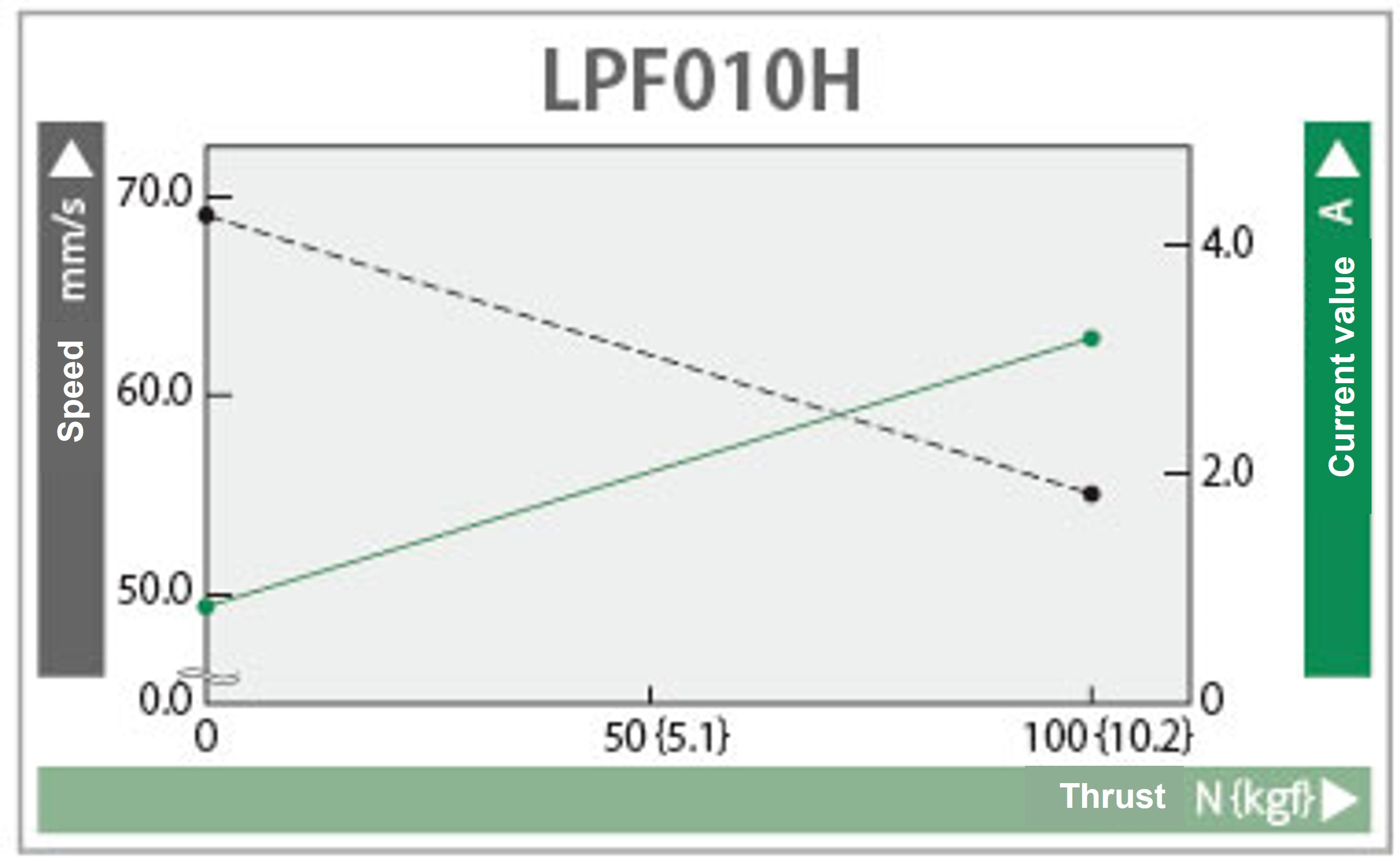

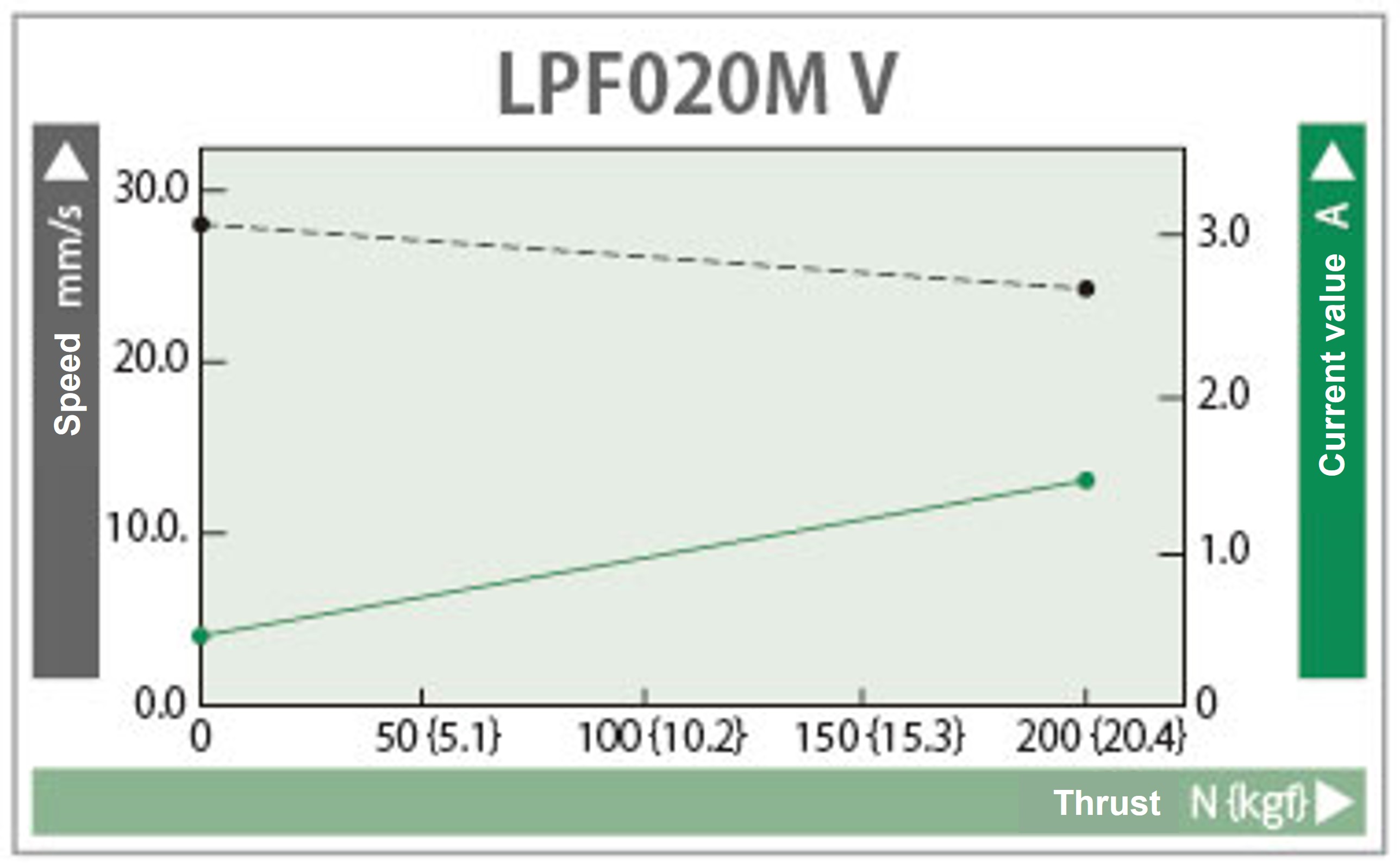

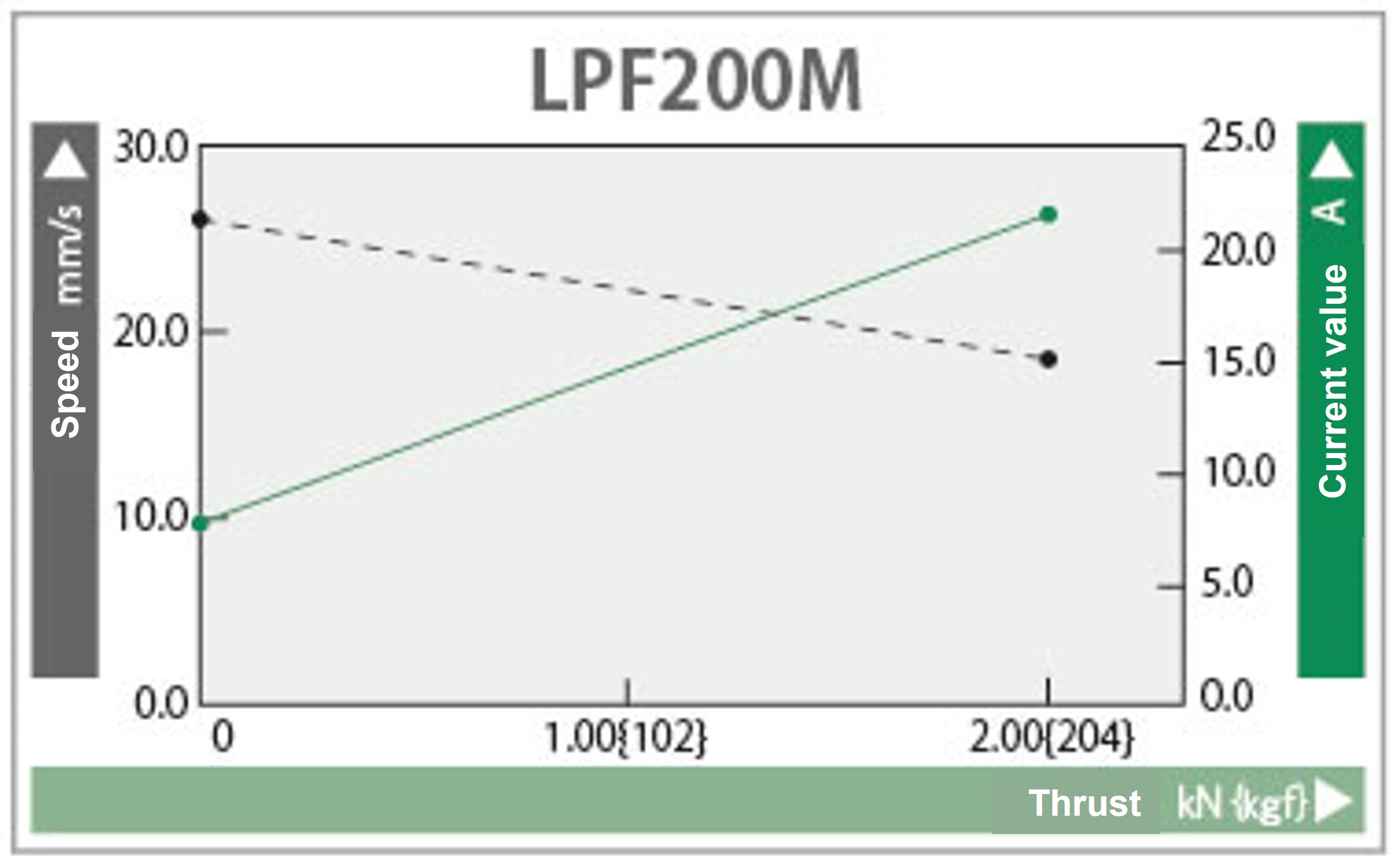

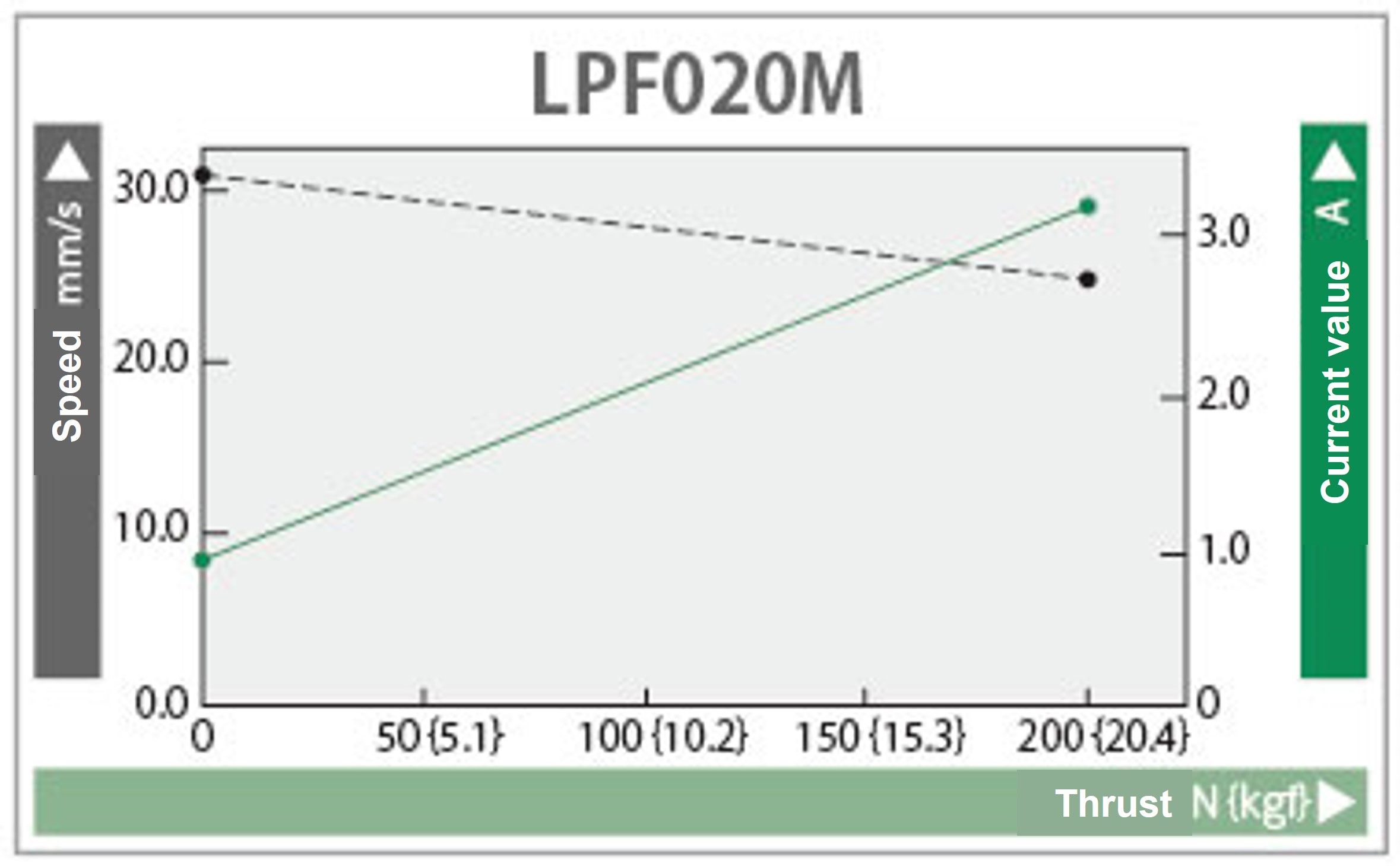

विशेषता आरेख
DC12V बिजली आपूर्ति
24V डीसी बिजली की आपूर्ति
नोट: आरेख संदर्भ मान (विद्युत आपूर्ति DC 12V/24V, परिवेश तापमान 20°C) दर्शाता है। गति और धारा मान विद्युत आपूर्ति की स्थिति, परिवेश तापमान आदि के आधार पर बदल सकते हैं।
