तकनीकी डेटा लिनियर एक्ट्यूएटर पावर सिलेंडर चयन
चयन: इको सीरीज़ सीडीएस प्रकार
आवश्यकताएं
प्रयुक्त मशीनें और उनका उपयोग कैसे करें
थ्रस्ट या भार N{kgf}
स्ट्रोक मिमी
गति मिमी/सेकंड
उपयोग आवृत्ति प्रारंभों की संख्या/मिनट
बिजली आपूर्ति वोल्टेज, आवृत्ति
प्रयुक्त मशीन पर भार की प्रकृति
उपयोग का वातावरण
उपयोग के घंटे और वार्षिक परिचालन दिवस
चयन प्रक्रिया
- (1) थ्रस्ट, गति और स्ट्रोक के आधार पर मानक मॉडल सूची (यहां) से लागू मॉडल नंबर का चयन करें।
- (2) यह सुनिश्चित करने के लिए नीचे दी गई तालिका की जाँच करें कि चयनित सिलेंडर के लिए स्टार्ट की संख्या स्वीकार्य सीमा (तालिका 1) के भीतर है।
- (3) जाँच करें कि थ्रस्ट-स्पीड आरेख परिचालन स्थितियों को संतुष्ट करता है (चित्र 1)।
- (4) परिवहन के लिए उपयोग करते समय, जांच लें कि परिवहन की गई वस्तु का द्रव्यमान स्वीकार्य सीमा के भीतर है (तालिका 2)।
- (5) आवश्यकतानुसार विकल्पों का चयन करें।
*कृपया निम्नलिखित सावधानियों को अवश्य पढ़ें।
तालिका 1 स्टार्टअप की स्वीकार्य संख्या
| मॉडल संख्या | आघात मिमी |
थ्रस्ट एन | |||
|---|---|---|---|---|---|
| 100 | 250 | 500 | 1000 | ||
| LPE025H | 100 | 15 | 12 | - | - |
| 200 | 15 | 12 | - | - | |
| 300 | 10 | 10 | - | - | |
| 400 | 9 | 5 | - | - | |
| 500 | 8 | 4 | - | - | |
| 600 | 6 | 3 | - | - | |
| LPE050L | 100 | 15 | 10 | 5 | - |
| 200 | 8 | 8 | 5 | - | |
| 300 | 5 | 5 | 5 | - | |
| 400 | 5 | 5 | 3 | - | |
| 500 | 5 | 4 | 2 | - | |
| 600 | 4 | 4 | 2 | - | |
| LPE050H | 100 | 15 | 12 | 10 | - |
| 200 | 12 | 10 | 8 | - | |
| 300 | 10 | 10 | 6 | - | |
| 400 | 9 | 8 | 5 | - | |
| 500 | 8 | 7 | 4 | - | |
| 600 | 7 | 6 | 3 | - | |
| LPE100L | 100 | 12 | 10 | 8 | 5 |
| 200 | 8 | 8 | 8 | 5 | |
| 300 | 5 | 5 | 5 | 4 | |
| 400 | 5 | 5 | 5 | 3 | |
| 500 | 5 | 5 | 4 | 2 | |
| 600 | 4 | 4 | 4 | 2 | |
तालिका 2: जड़त्व को ध्यान में रखते हुए परिवहन की गई सामग्री की मात्रा
| मॉडल संख्या | क्षैतिज | खड़ा |
|---|---|---|
| LPE025HT | 50 | 25 |
| LPE050LT | 100 | 50 |
| LPE050HT | 100 | 50 |
| LPE100LT | 200 | 100 |

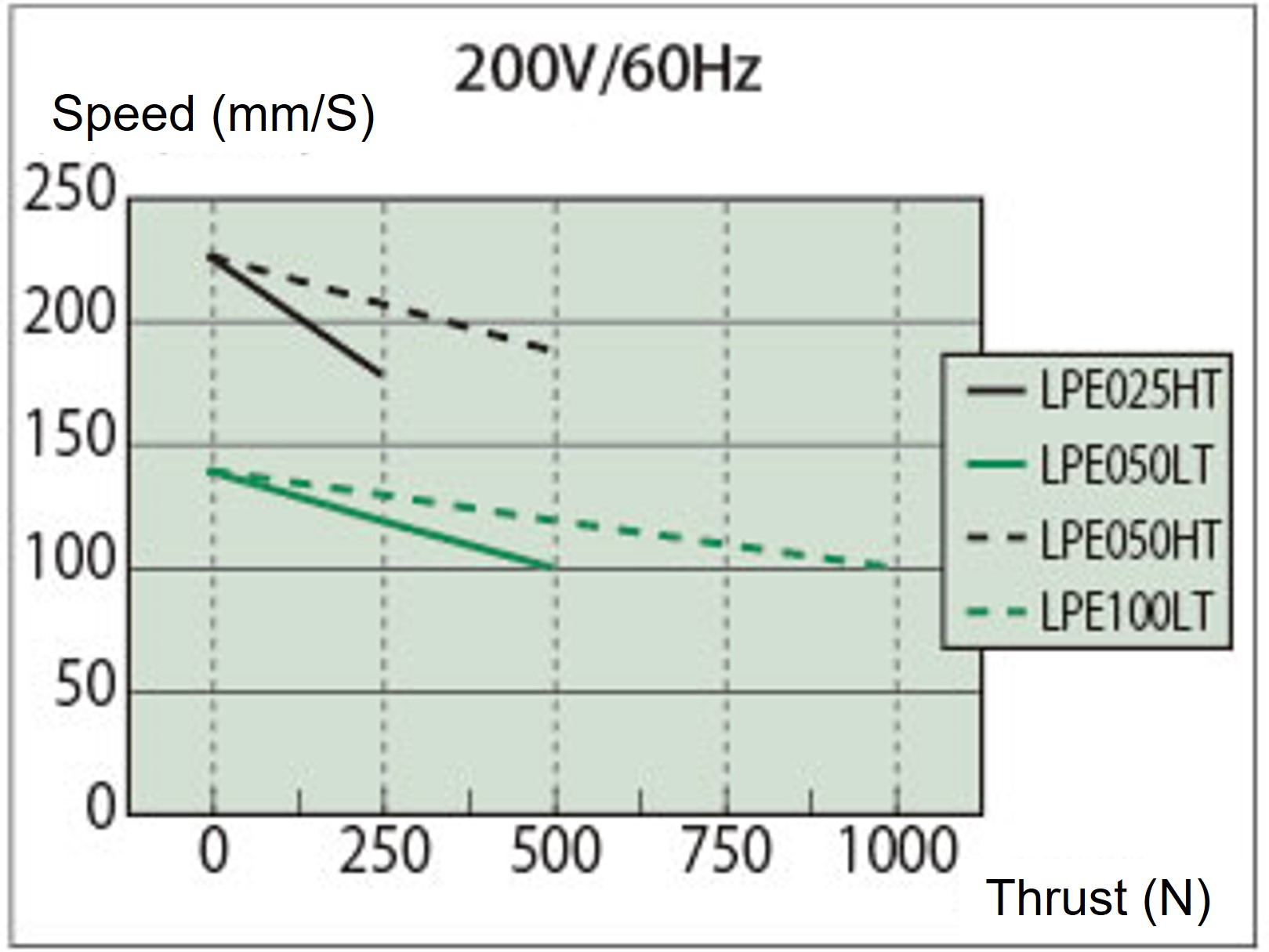

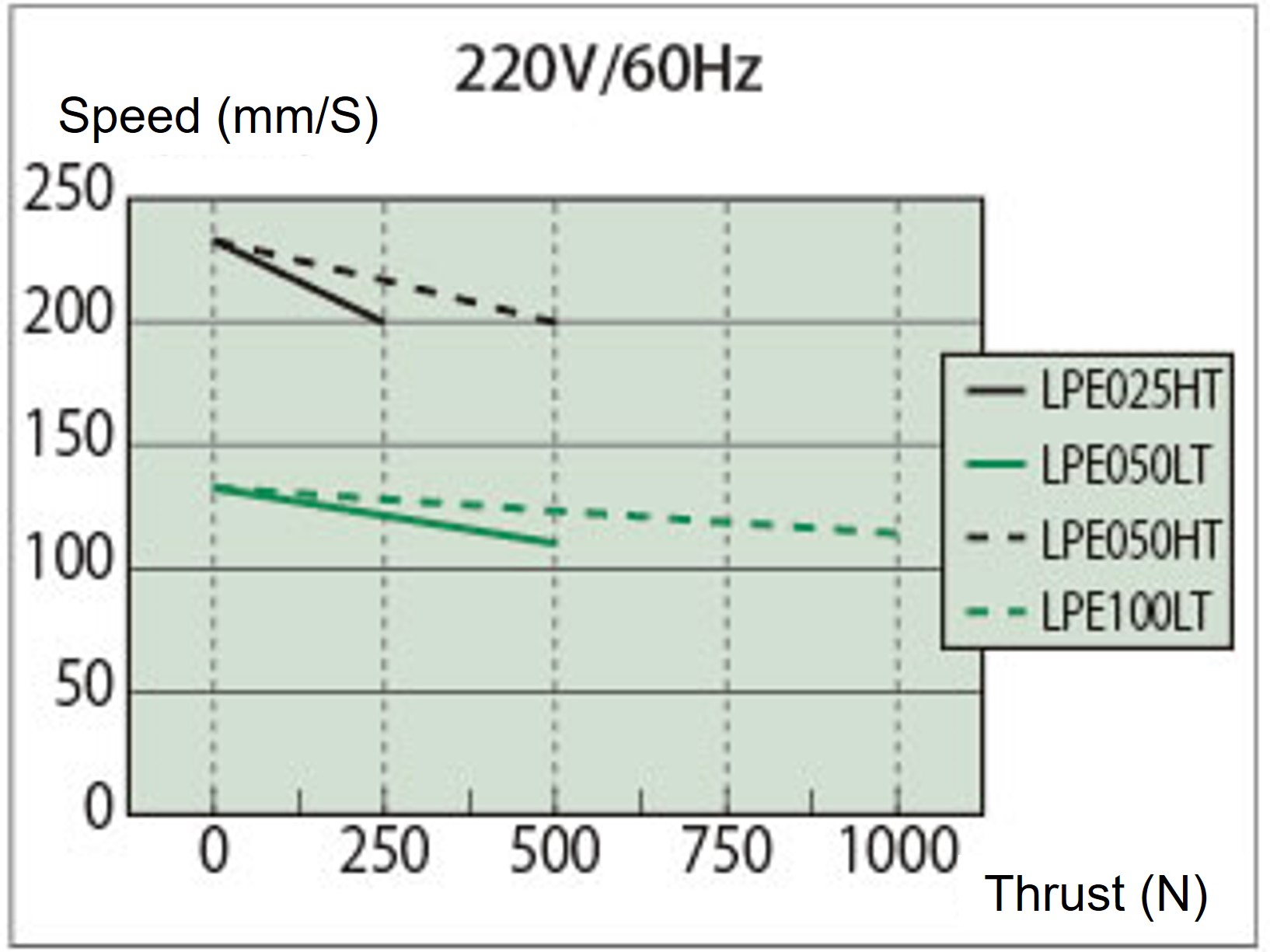

चित्र 1 प्रणोद-वेग आरेख
- *ऊपर दी गई तालिका 1 और चित्र 1 में दिए गए आँकड़े 20°C के परिवेशी तापमान पर दिए गए हैं। परिवेशी तापमान और अन्य स्थितियों के आधार पर ये मान बदल सकते हैं, इसलिए कृपया इन्हें केवल मार्गदर्शन के रूप में ही उपयोग करें।
- *पावर सिलेंडर का चयन करते समय, कृपया सुरक्षा मार्जिन को ध्यान में रखते हुए, पर्याप्त थ्रस्ट वाले पावर सिलेंडर का चयन करें, ताकि लोड (स्थिर और गतिशील) रेटेड थ्रस्ट से अधिक न हो।
