तकनीकी डेटा लिनियर एक्ट्यूएटर लिनी-पावर जैक तकनीकी डेटा
स्वीकार्य स्क्रू शाफ्ट रोटेशन गति
यात्रा नट विनिर्देशों के लिए जहां स्क्रू शाफ्ट घूमता है, स्क्रू शाफ्ट की घूर्णन गति नीचे दिए गए सूत्र का उपयोग करके गणना किए गए मान के बराबर या उससे कम होनी चाहिए।
यदि अनुमेय स्क्रू शाफ्ट घूर्णन गति से अधिक गति हो जाती है, तो जैक फ्रेम संख्या बढ़ाएँ और पुनः गणना करें।
(कृपया H स्पीड के मानक स्ट्रोक का उपयोग करते समय, 900 r/min या उससे अधिक की इनपुट रोटेशन गति के साथ, या मानक स्ट्रोक से लंबे स्ट्रोक का उपयोग करते समय इस बात का ध्यान रखें।)
NC = 96×n×d×106 L2
एन सी: अनुमेय स्क्रू शाफ्ट घूर्णन गति r/min
d: थ्रेड रूट व्यास मिमी (प्रत्येक उत्पाद के लिए प्रमुख विनिर्देश पृष्ठ देखें।)
n: समर्थन गुणांक
- (1) मुक्त शाफ्ट अंत: n = 0.36
- (2) शाफ्ट अंत समर्थन: n = 1.56
L: समर्थनों के बीच की दूरी मिमी (प्रत्येक फ्रेम संख्या के लिए आयाम तालिका देखें।)
NS = N R
एन एस: पेंच शाफ्ट की घूर्णन गति r/min
N: इनपुट घूर्णन गति r/min
R: कृमि गति अनुपात
सुनिश्चित करें कि N C > N S.
(1) शाफ्ट अंत मुक्त

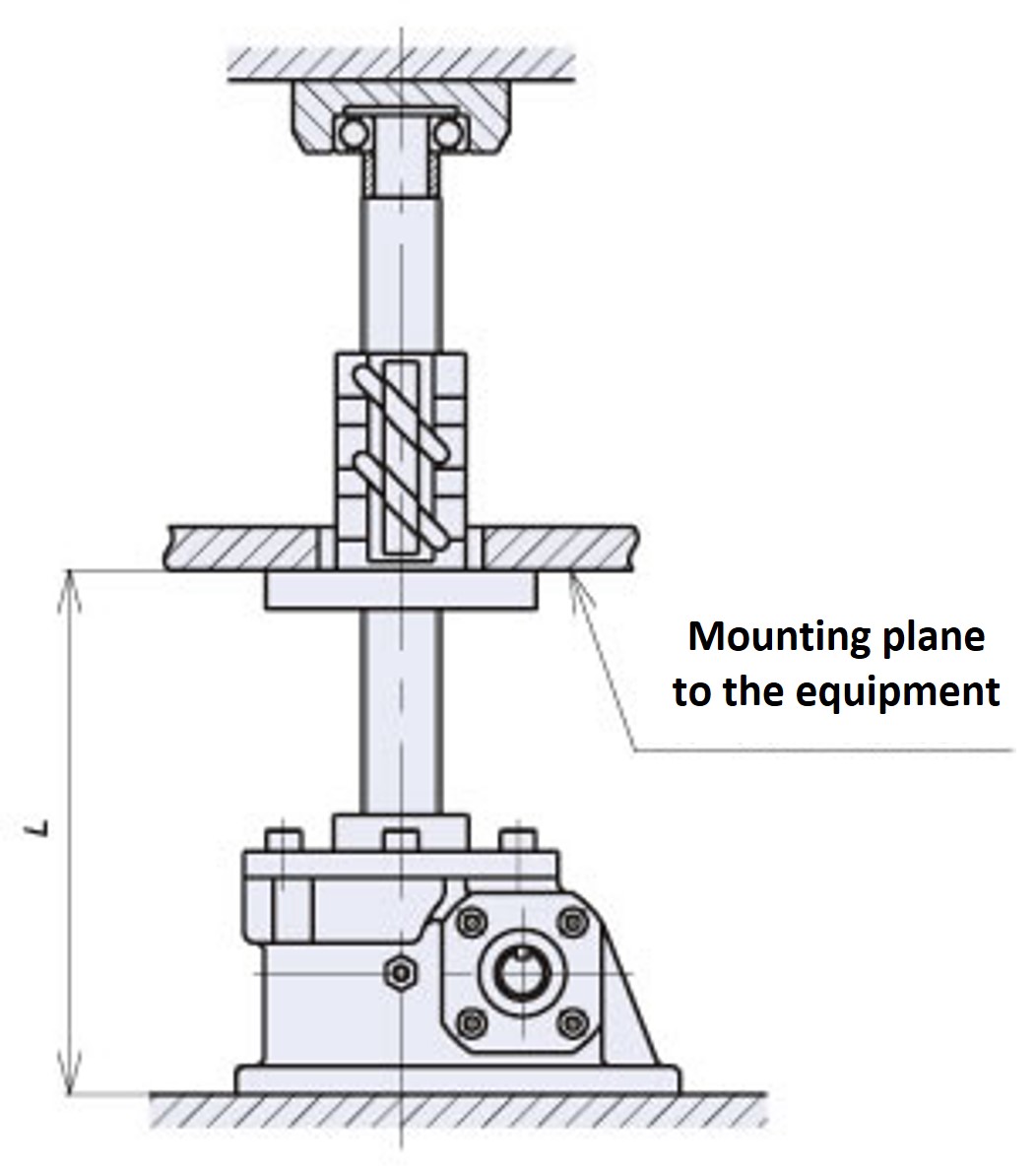

(2) शाफ्ट अंत समर्थन
(गणना उदाहरण)
JWM200URH20D इनपुट रोटेशन स्पीड 1200 r/min,
शाफ्ट एंड सपोर्ट के साथ संचालन करते समय।
स्क्रू शाफ्ट घूर्णन गति NS है
NS = 1200 8 = 150r/min
*उत्पाद आयाम तालिका से
NC = 96×1.56×51.3×106 22372 = 1535r/min
NC = 1535r/min > NS = 150r/min ... OK
