1. त्वरण और मंदन समय

• - क्योंकि ज़िप मास्टर उठाने की गति तेज है, इन्वर्टर नियंत्रण की आवश्यकता होती है और पर्याप्त त्वरण और मंदी का समय प्रदान किया जाना चाहिए।
  अचानक त्वरण या रुकने के परिणामस्वरूप रुकने की सटीकता में कमी या कार्यवस्तु में कंपन हो सकता है।
  ​यदि स्थापना सतह, भुजा की कठोरता, या लोड की स्थिति के कारण ज़िप मास्टर शुरू करने और रोकने पर कंपन करता है, तो कृपया इसे लंबे त्वरण/मंदन समय के साथ उपयोग करें।
  इसके अलावा, यदि आप कंपन की मात्रा को कम करना चाहते हैं, ज़िप मास्टर के शीर्ष को ठीक करने पर विचार करें।
• ・ ज़िप मास्टर गति अधिकतम गति है। उठाने के समय की गणना करते समय, कृपया त्वरण और मंदी के समय को भी गणना में शामिल करें।
• ・यदि आपको उठाने का समय कम करना है, बार-बार काम करना है, बहु-बिंदु स्थिति का प्रदर्शन करना है, या लिंक्ड ऑपरेशन करना है, तो हम सर्वो मोटर संस्करण की अनुशंसा करते हैं।
  कृपया हमसे संपर्क करें क्योंकि हम आपके वांछित सर्वो मोटर निर्माता को समायोजित कर सकते हैं।

2. इन्वर्टर नियंत्रण

• - उतरते समय एक बड़ी पुनर्योजी धारा उत्पन्न होती है, इसलिए कृपया अपने उपयोग की स्थिति के आधार पर पर्याप्त क्षमता वाला एक इन्वर्टर पुनर्योजी प्रतिरोधक प्रदान करें।
  कृपया पुनर्योजी प्रतिरोधक की क्षमता के संबंध में इन्वर्टर निर्माता से परामर्श करें।
• ・ हम मोटर से एक फ्रेम बड़ी क्षमता वाले इन्वर्टर का उपयोग करने की सलाह देते हैं।
• - एक ऐसा क्रम बनाएं जो इन्वर्टर के ट्रिप होने पर ब्रेक को सक्रिय कर दे।

3. गिरने से बचाव

• ・ ज़िप मास्टर एक गैर-उत्तेजना-संचालित ब्रेक वाली मोटर का उपयोग करता है। यदि आप अपनी मोटर को सर्वो मोटर के रूप में उपयोग कर रहे हैं, तो कृपया ब्रेक-सज्जित कीवे शाफ्ट विनिर्देश का उपयोग करें।
  इसके अलावा, कृपया गिरने की स्थिति में अपना स्वयं का गिरने से बचाव तंत्र तैयार रखें। हम विशेष ऑर्डर पर गिरने से बचाव के लिए पिन भी बना सकते हैं।

4. सर्वो मोटर नियंत्रण

• - उतरते समय एक बड़ी पुनर्योजी धारा उत्पन्न होती है, इसलिए कृपया अपनी उपयोग स्थितियों के आधार पर पर्याप्त क्षमता वाला पुनर्योजी प्रतिरोधक प्रदान करें।
  कृपया पुनर्योजी प्रतिरोधक की क्षमता के संबंध में सर्वो मोटर निर्माता से परामर्श करें।
• - आपातकालीन स्थिति में भी मोटर के अंतर्निर्मित यांत्रिक ब्रेक का उपयोग न करें।
  एक ऐसे नियंत्रण तर्क का उपयोग करना सुनिश्चित करें जो गतिशील ब्रेक द्वारा गति कम करने के बाद यांत्रिक ब्रेक को सक्रिय करता है। विवरण के लिए, मोटर निर्माता के निर्देश पुस्तिका देखें।

चयन प्रक्रिया

• 1. जांचें कि मशीन, उपयोग की विधि और वातावरण ज़िप मास्टर के लिए उपयुक्त हैं।
• 2. विनिर्देश सूची (यहां) से एक मॉडल नंबर का चयन करें जिसमें रेटेड लोड है जो उठाने के भार को संतुष्ट करता है।
  *यदि उठाने वाला भार निर्धारित भार से अधिक है, तो कृपया एक साथ कई इकाइयों को चलाने पर विचार करें।
  मल्टी-लिंक्ड ऑपरेशन के लिए चयन और नियंत्रण विधि के संबंध में कृपया हमसे संपर्क करें। उच्च भार विनिर्देश विशेष ऑर्डर के रूप में भी उपलब्ध हैं, इसलिए कृपया हमसे संपर्क करें।
• 3. जाँच करें कि चयनित मॉडल के लिए उठाने की गति संतोषजनक है।
  *हम बढ़ी हुई उठाने की गति के साथ विनिर्देशों को भी समायोजित कर सकते हैं, इसलिए कृपया विवरण के लिए हमसे संपर्क करें।
• 4. आवश्यक स्ट्रोक की जांच करें।
  *यदि स्ट्रोक 2 मीटर से अधिक है, तो हम इसे एक विशेष आदेश के रूप में संभाल सकते हैं, इसलिए कृपया हमसे संपर्क करें।
• 5. नीचे देखें कि चयनित मॉडल के लिए स्वीकार्य ओवरहैंग लोड पूरा हुआ है या नहीं।

स्वीकार्य ओवरहैंग लोड (OHL) की जाँच करें

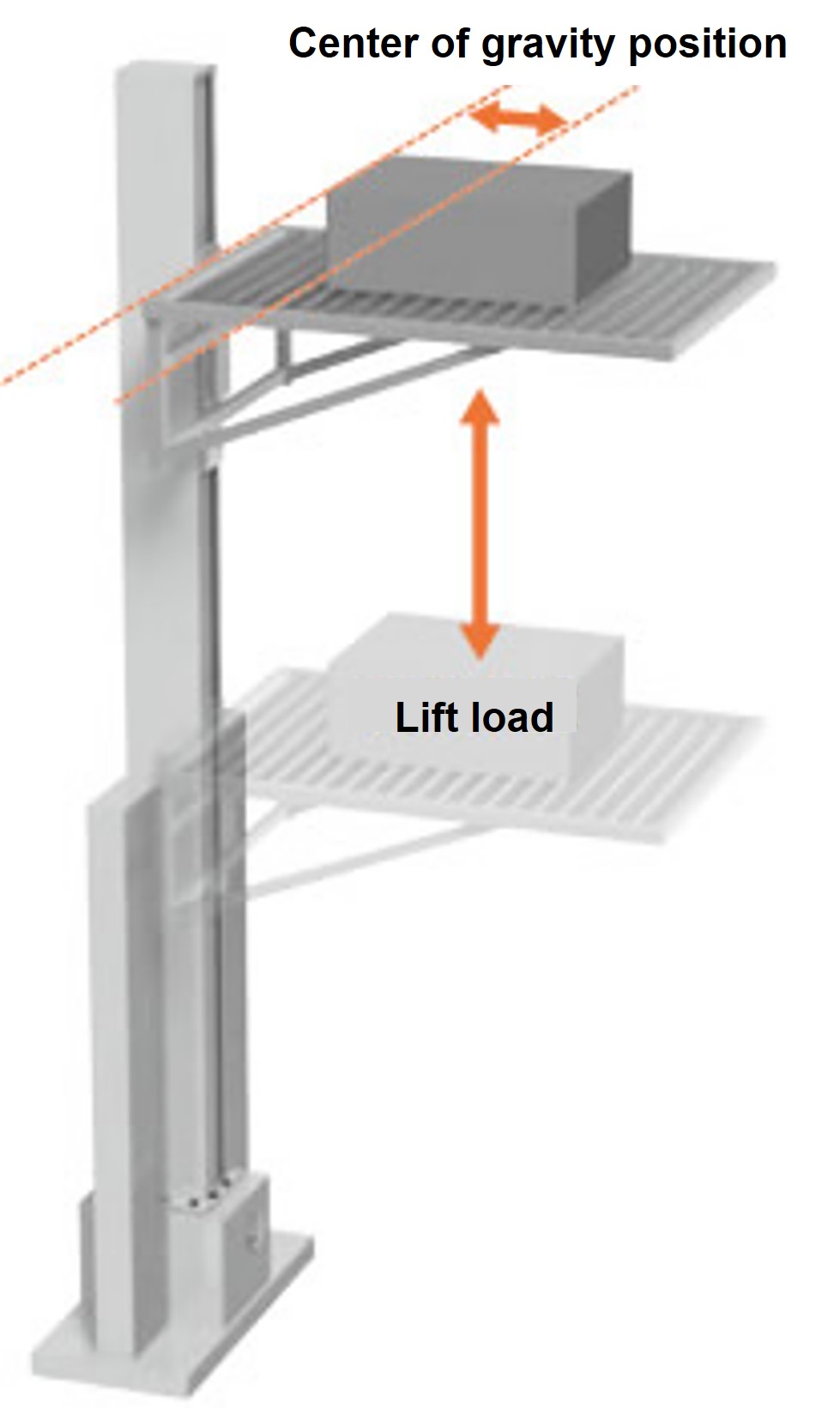

आप उठाने वाले भार और गुरुत्वाकर्षण केंद्र की जाँच करके आसानी से ज़िप मास्टर चुन सकते हैं। जैसा कि दाईं ओर दिए गए चित्र में दिखाया गया है, उठाने वाले भार और गुरुत्वाकर्षण केंद्र का प्रतिच्छेदन स्वीकार्य ओवरहैंग भार मान है।

कृपया प्रत्येक मॉडल संख्या के लिए ओवरहैंग लोड वक्र देखें (यहां)।

टिप्पणी

• - जब आर्म पर भार डाला जाता है, ज़िप मास्टर भार की दिशा में विकृत हो जाएगा, और यह अनुमान लगाना आवश्यक है कि आर्म का सिरा क्षैतिज से नीचे गिर जाएगा। विरूपण की मात्रा न केवल ज़िप मास्टर के स्ट्रोक की लंबाई के साथ बढ़ती है, बल्कि आर्म और स्थापना सतह की कठोरता को भी प्रभावित करती है।
• - यदि आप शुरू करने और रोकने के दौरान विरूपण या कंपन की मात्रा को कम करना चाहते हैं, तो ज़िप मास्टर के शीर्ष को ठीक करने पर विचार करें।
• -ज़िप मास्टर की विरूपण की मात्रा के बारे में विवरण के लिए कृपया हमसे अलग से संपर्क करें।

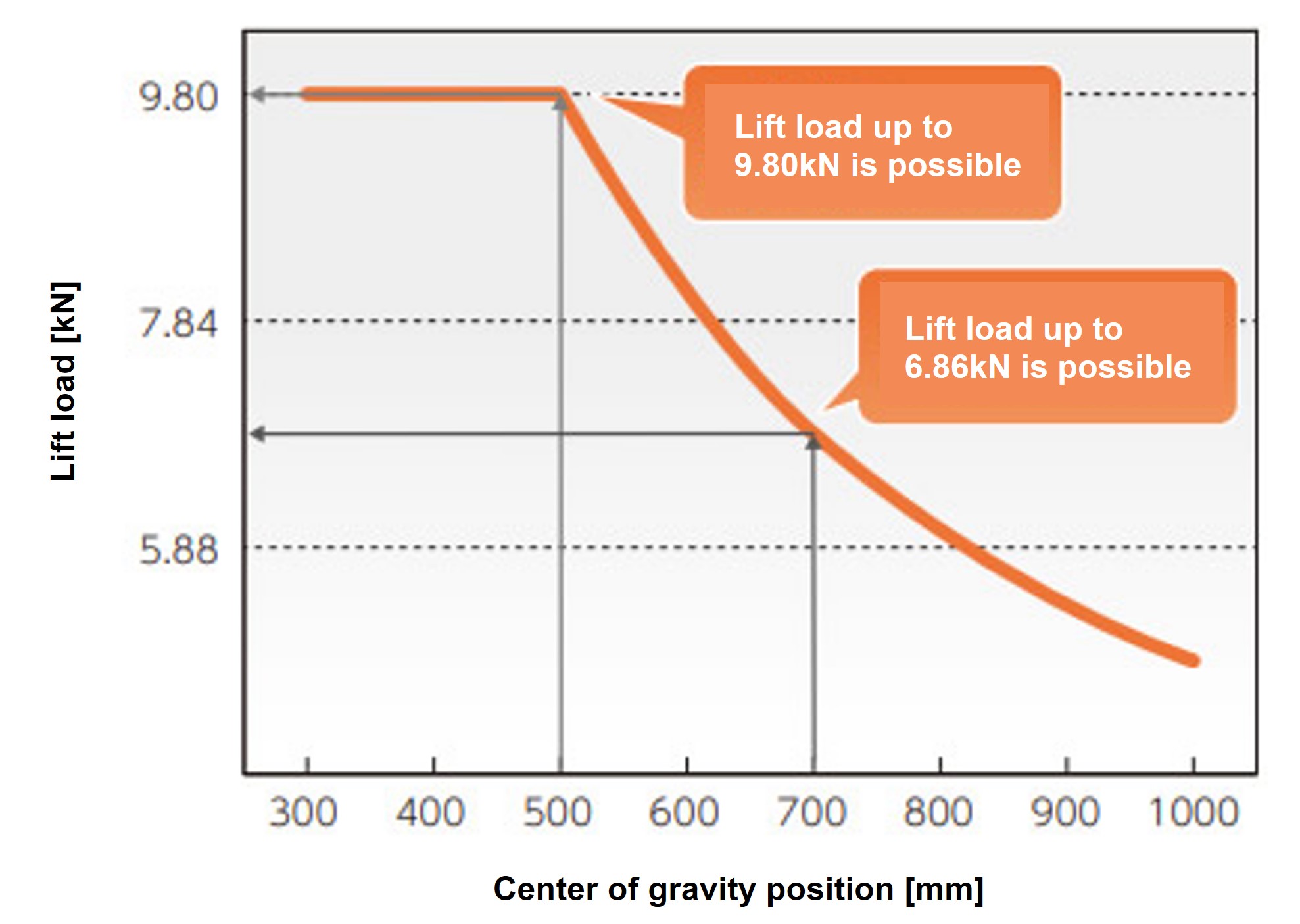

ज़ेडएमईएल1000एम
(वर्कपीस माउंटिंग सतह संदर्भ: रूपरेखा चित्र देखें)

ZMEL1000M के लिए

उदाहरण 1: जब गुरुत्वाकर्षण का केंद्र 500 मिमी है, तो 9.80 kN तक का भार उठाया जा सकता है।

उदाहरण 2: जब गुरुत्वाकर्षण का केंद्र 700 मिमी है, तो 6.86 kN तक का भार उठाया जा सकता है।
