तकनीकी डेटा उच्च गति लिफ्टर लिफ्ट मास्टर हैंडलिंग
प्राप्त करना, परिवहन करना और स्थापित करना
यह अनुभाग लिफ्ट मास्टर के सामान्य संचालन का वर्णन करता है।
विवरण के लिए कृपया उत्पाद के साथ दिए गए निर्देश पुस्तिका को देखें।
प्राप्ति पर निरीक्षण
जब आपको लिफ्ट मास्टर प्राप्त हो जाए तो कृपया निम्नलिखित आइटम की जांच करें।
यदि आपको कोई समस्या या प्रश्न हो तो कृपया उस स्टोर से संपर्क करें जहां से आपने उत्पाद खरीदा था।
- - जांचें कि क्या नामपट्टिका पर सूचीबद्ध [1] प्रकार (मॉडल संख्या), [2] एमएफजी नं. (विनिर्माण संख्या), और [3] ड्राइंग नं. (ड्राइंग संख्या) आपकी आवश्यकता के अनुरूप हैं (चित्र 1)।
- - क्या परिवहन के कारण कोई क्षति हुई है?
- -क्या कोई पेंच या नट ढीला है?

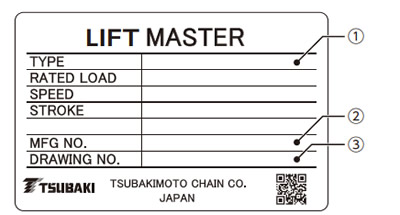

(चित्र 1) नेमप्लेट कैसे पढ़ें
पूछताछ करते समय, कृपया निम्नलिखित जानकारी प्रदान करें: [1] प्रकार (मॉडल संख्या), [2] एमएफजी नंबर (विनिर्माण संख्या), और [3] ड्राइंग नंबर (ड्राइंग संख्या)।
इंस्टालेशन
1. स्थापना संबंधी सावधानियां
| ⚠ चेतावनी |
|
|---|
2. स्थापना प्रक्रिया
(1) पहले, जांच लें कि माउंटिंग सतह पर्याप्त रूप से कठोर है और यह स्पिरिट लेवल का उपयोग करके समतल है।
*यह सुनिश्चित करना कि माउंटिंग सतह समतल है लिफ्ट मास्टर को सटीक रूप से खड़ा करना आसान बना देगा।
| ⚠ चेतावनी |
|
|---|

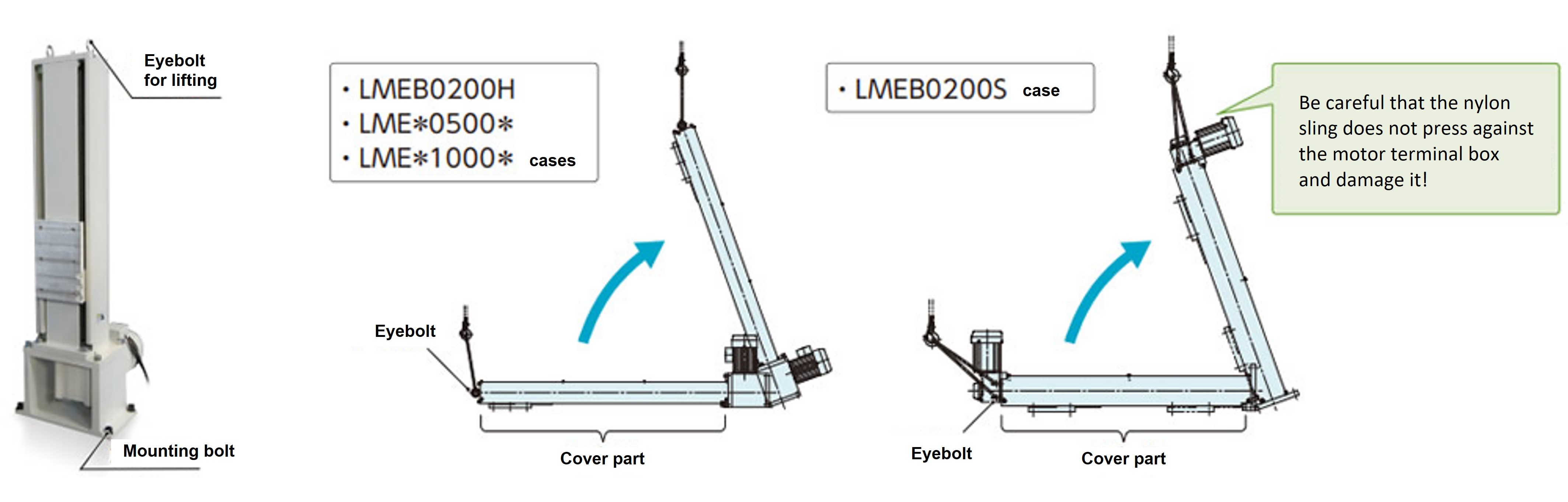

(2) मुख्य शरीर को उठाते समय, पहले पैकेजिंग बॉक्स को अलग करें, फिर मुख्य शरीर के शीर्ष पर आईबोल्ट पर नायलॉन स्लिंग या अन्य उठाने वाले उपकरण को लटकाएं, और फिर मुख्य शरीर को सीधा उठाएं।
मुख्य भाग को खड़े रहते हुए ही उठा लें और उसे स्थापना स्थान पर ले जाएं।
*मुख्य बॉडी को उठाते समय, डिलीवरी ड्राइंग का उपयोग करके द्रव्यमान की जांच करें और उपयुक्त उठाने वाले उपकरण का उपयोग करें।
* नीचे दिया गया चित्र केवल संदर्भ के लिए है। वास्तविक बाहरी आयामों के लिए कृपया डिलीवरी आरेख देखें।
| ⚠ चेतावनी |
|
|---|
(3) लिफ्टर बॉडी को चार M16 बोल्ट (शक्ति वर्गीकरण 10.9 या अधिक) के साथ अस्थायी रूप से सुरक्षित करें।
*कृपया माउंटिंग बोल्ट स्वयं तैयार करें।
| ⚠ चेतावनी |
|
|---|
(4) आवश्यकतानुसार स्तर समायोजित करें।

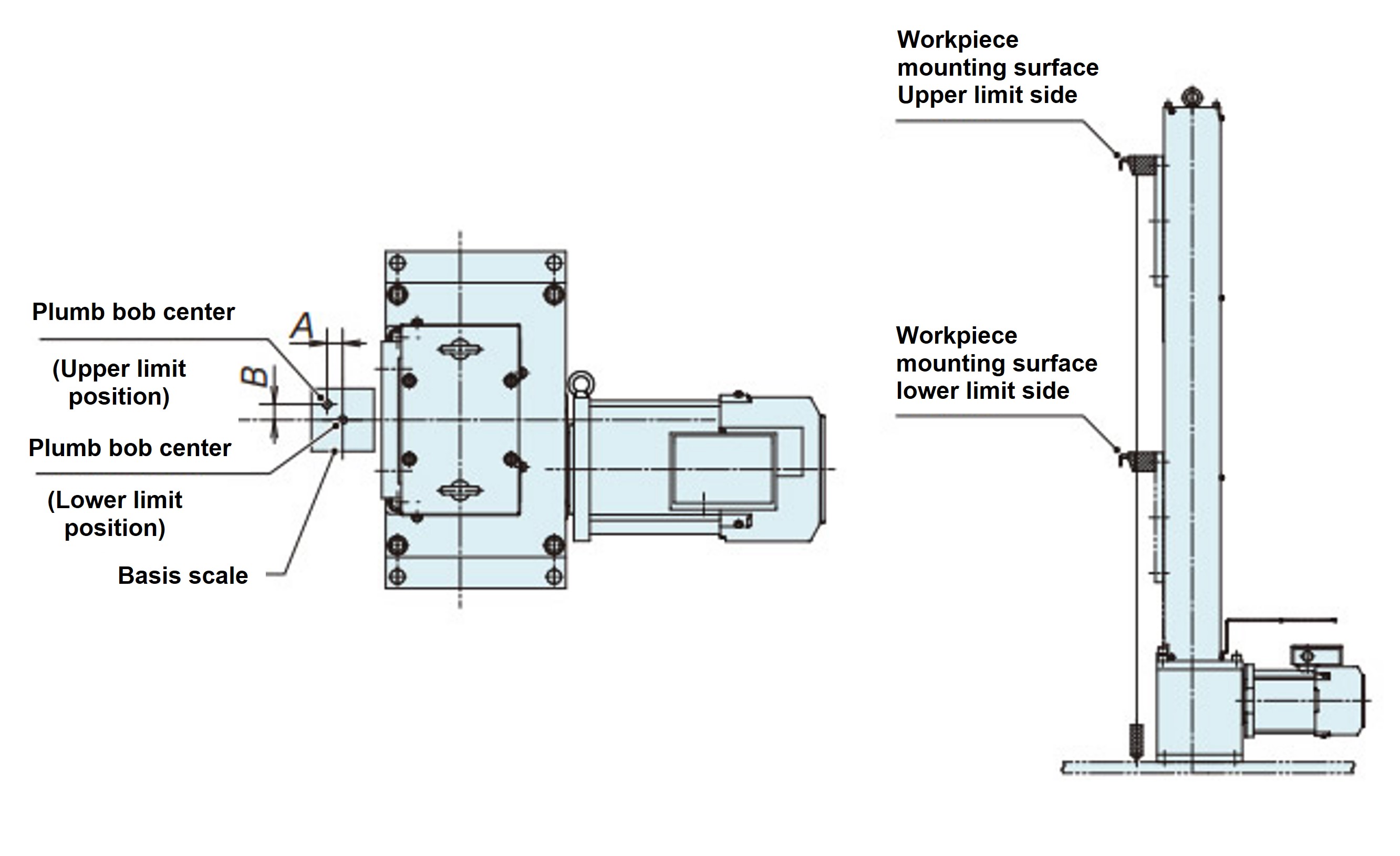

* लिफ्ट मास्टर की सटीकता की जांच करने के लिए, प्लंब बॉब या इसी तरह के उपकरण का उपयोग करें जैसा कि दाईं ओर चित्र में दिखाया गया है।
(इस प्रकार समायोजित करें कि A और B आयामों में त्रुटि लिफ्ट मास्टर की ऊपरी और निचली सीमाओं पर ±1 मिमी (लगभग) के भीतर हो।)
(5) लेवल समायोजित करने के बाद, माउंटिंग बोल्ट को कस लें। (अनुशंसित कसने का टॉर्क: 289 न्यूटन मीटर)
(6) परीक्षण चलाने से पहले, सुनिश्चित करें कि माउंटिंग बोल्ट ठीक से कसे हुए हैं।
[प्लम्ब बॉब छवि]
