तकनीकी डेटा युग्मन हैंडलिंग
रोलर चेन कपलिंग

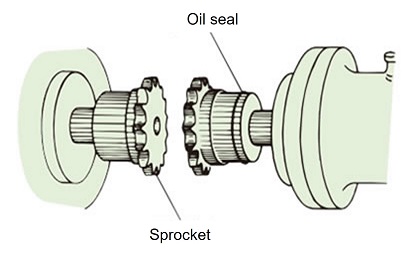

- 1. तेल सील को बाएं या दाएं स्प्रोकेट पर इस प्रकार रखें कि सील का किनारा दांतों की ओर हो।
(यदि लंबवत स्थापित कर रहे हैं, तो ऊपरी स्प्रोकेट पर तेल सील स्थापित करें।)
- 2. स्प्रोकेट के किनारे को स्प्रोकेट के साथ सघन संपर्क में लाया जाता है, जिससे कोणीय असंरेखण और उत्केन्द्रता को ठीक किया जाता है।

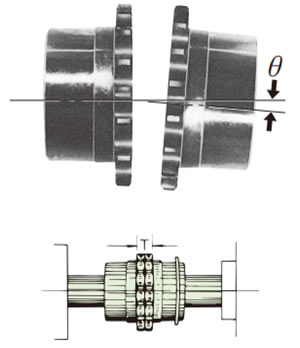

कोण को इस प्रकार सही करें कि दाँत की भुजा की लंबाई T परिधि के चारों ओर बराबर हो।
स्वीकार्य अवनति कोण (कोणीय असंरेखण) θ = 1° या उससे कम
दांत की जड़ कोई सीधी चीज रखें ताकि यह सुनिश्चित हो सके कि दांत की जड़ कोई गलत संरेखण न हो।
स्वीकार्य उत्केंद्रता (समानांतरता त्रुटि) ε = चेन पिच का 2% या उससे कम (नीचे दी गई तालिका में मान देखें)किलोवाट रेटिंग तालिका माउंटिंग सहिष्णुता θ = 0.5° या उससे कम होनी चाहिए, और ε = चेन पिच का 1% या उससे कम होना चाहिए।
- 3. दोनों स्प्रोकेट के बीच की दूरी को आयाम S के अनुसार समायोजित करें (आयाम तालिका देखें), और स्प्रोकेट को सेट स्क्रू के साथ सुरक्षित स्थान पर लगाएं।
- 4. दोनों स्प्रोकेट के बीच एस-आकार के क्षेत्र और दांतों पर भी ग्रीस लगाएं।
इसके बाद, चेन पर ग्रीस लगाएँ, उसे स्प्रोकेट के चारों ओर लपेटें और कपलिंग पिन से सुरक्षित करें। कपलिंग पिन को ऑयल सील की तरफ से डालें और उसे इस तरह लगाएँ कि स्प्रिंग क्लिप या कॉटर पिन ऑयल सील के विपरीत दिशा में हो, और जाँच लें कि वह अच्छी तरह से जुड़ा हुआ है।
- 5. यदि केस का उपयोग किया जाता है, तो केस के दोनों तरफ आवश्यक मात्रा में ग्रीस लगाएं और दोनों केसों को बोल्ट के साथ स्प्रोकेट से सुरक्षित रूप से जोड़ दें।
ऑपरेशन की शुरुआत में थोड़ी मात्रा में ग्रीस का रिसाव हो सकता है, लेकिन यह जल्द ही स्थिर हो जाएगा। अगर रिसाव बंद न हो, तो कृपया जाँच लें कि इंस्टॉलेशन में कोई समस्या तो नहीं है।
| मॉडल संख्या | CR3812 | CR4012 | CR4014 | CR4016 | CR5014 | CR5016 | CR5018 | CR6018 | CR6022 |
|---|---|---|---|---|---|---|---|---|---|
| स्वीकार्य उत्केंद्रता (समानांतर त्रुटि) (ε) मिमी | 0.19 | 0.254 | 0.254 | 0.254 | 0.318 | 0.318 | 0.318 | 0.381 | 0.381 |
| स्वीकार्य कोण विचलन (कोणीय असंरेखण) (θ)° | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| स्वीकार्य अंत प्ले (अक्षीय विस्थापन) मिमी | S±0.31 | S±0.68 | S±0.68 | S±0.68 | S±0.88 | S±0.88 | S±0.88 | S±1.02 | S±1.02 |
| मॉडल संख्या | CR8018 | CR8022 | CR10020 | CR12018 | CR12022 | CR16018 | CR16022 | CR20018 | CR20022 |
|---|---|---|---|---|---|---|---|---|---|
| स्वीकार्य उत्केंद्रता (समानांतर त्रुटि) (ε) मिमी | 0.508 | 0.508 | 0.635 | 0.762 | 0.762 | 1.016 | 1.016 | 1.270 | 1.270 |
| स्वीकार्य कोण विचलन (कोणीय असंरेखण) (θ)° | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| स्वीकार्य अंत प्ले (अक्षीय विस्थापन) मिमी | S±1.32 | S±1.32 | S±1.52 | S±2.02 | S±2.02 | S±2.52 | S±2.52 | S+1.0/-3.0 | S+1.0/-3.0 |
- नोट: 1. प्रत्येक सहिष्णुता यह मानती है कि अन्य त्रुटियाँ शून्य हैं।
- नोट 2: किलोवाट रेटिंग तालिका माउंटिंग सहिष्णुता θ = 0.5° या उससे कम होनी चाहिए, और ε = चेन पिच का 1% या उससे कम होना चाहिए।
उपयोग नोट्स
- 1. उच्च गति घूर्णन या गंभीर कंपन वाले अनुप्रयोगों में, केस स्थापित करने से पहले बोल्ट पर लॉकिंग एजेंट लगाना सुनिश्चित करें।
- 2. किसी भी अप्रत्याशित परिस्थिति, जैसे कि ढीले बोल्ट, केस को नुकसान, या टूटी हुई चेन, से सुरक्षा के लिए एक निश्चित कवर स्थापित करें।
- 3. स्थापना या निरीक्षण के दौरान चेन हटाते समय, काम शुरू करने से पहले यह सुनिश्चित कर लें कि उपकरण का लोड वाला भाग मुक्त न हो जाए, जिससे खतरनाक स्थिति पैदा हो।
- 4. यदि आप उत्पाद का उपयोग ऐसे वातावरण में करने की योजना बना रहे हैं जहां ग्रीस रिसाव अस्वीकार्य है, तो कृपया हमसे संपर्क करें।
- 5. उत्पाद को स्थापित या निरीक्षण करते समय, पहले निर्देश पुस्तिका को ध्यानपूर्वक पढ़ना सुनिश्चित करें।

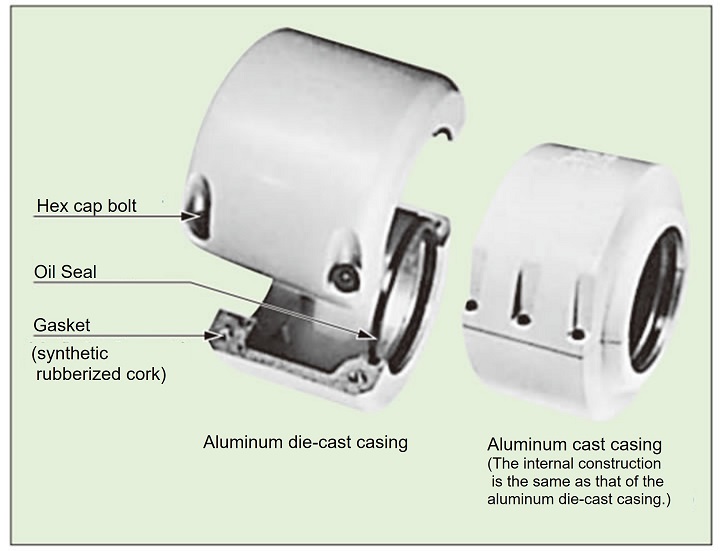

मामले की संरचना और भूमिका
केस को विभाजित किया जाता है ताकि इसे आसान स्थापना और निरीक्षण के लिए अक्ष के लंबवत अलग किया जा सके, और बॉस के साथ संभोग भाग बॉस को मजबूती से पकड़ता है और विलक्षणता को रोकने के लिए ठीक से समाप्त होता है।
दूसरा छेद एक समलम्बाकार खांचा है जिसमें तेल रिसाव को रोकने के लिए तथा स्प्रोकेट बॉस को स्वतंत्र रूप से पकड़ने के लिए एक तेल सील डाली जाती है, ताकि युग्मन के लचीलेपन में कोई कमी न आए।
विभाजित जोड़ों को पैकिंग डालकर तेल-रोधी बनाया जाता है और बोल्टों से सुरक्षित किया जाता है।
चेन कपलिंग में केस लगाने से स्नेहक बिखरने और धूल के प्रवेश को रोकता है, जिससे पूर्ण स्नेहन सुनिश्चित होता है और कपलिंग का जीवन काफी बढ़ जाता है। यह मुख्य बॉडी को संक्षारक वातावरण से भी बचाता है, खतरे से बचाता है, और उपस्थिति में सुधार करता है।
कृपया केस स्थापित करते समय हमसे परामर्श करें, विशेषकर यदि स्टार्ट/स्टॉप आवृत्ति उच्च हो या कंपन अधिक हो।
निम्नलिखित मामलों में केस का उपयोग अवश्य करें:
- (1) जब उच्च घूर्णन गति पर उपयोग किया जाता है (किलोवाट रेटिंग तालिका में नोट्स देखें)।
- (2) जब धूल भरे क्षेत्रों जैसे घर्षणकारी वातावरण में उपयोग किया जाता है।
- (3) जब संक्षारक वातावरण जैसे आर्द्र वातावरण में उपयोग किया जाता है।
