तकनीकी डेटा युग्मन हैंडलिंग
नायलॉन चेन कपलिंग
यदि संयुक्त पिनों को कम तापमान वाले वातावरण में स्थापित या हटाया जाता है, तो मानक और ई-प्रकार की चेन (पॉलीएसीटल रेज़िन) क्षतिग्रस्त हो सकती हैं।
संयुक्त पिन को स्थापित या हटाते समय, यह सुनिश्चित करें कि ऐसा ऐसे वातावरण में किया जाए जहां परिवेश का तापमान 10°C या उससे अधिक हो, या पहले हेयर ड्रायर या इसी तरह के उपकरण का उपयोग करके संयुक्त भाग को गर्म कर लें।
इंस्टालेशन
-
1. स्प्रोकेट के किनारों को एक साथ फिट करके कोणीय विचलन (कोणीय असंरेखण) को ठीक करें। कोण को इस प्रकार ठीक करें कि दाँत के किनारों की लंबाई T परिधि पर बराबर हो।
-
2. स्प्रोकेट के किनारों को एक-दूसरे के निकट संपर्क में लाकर उत्केंद्रता (समांतरता) को ठीक करें। दांत की जड़ में गड़बड़ी को दूर करने के लिए दाँत की सतह पर एक सीधी वस्तु रखें।
-
3. दोनों स्प्रोकेट के बीच की दूरी को आयाम S तक समायोजित करें और इसके चारों ओर चेन लपेटें।
-
4. कनेक्टिंग पिन को चेन के छेद में डालें, पिन पर असंतुलित भार पड़ने से बचाने के लिए उसे सीधा अंदर धकेलें, और फिर चेन को जोड़ दें। अगर पिन डालने पर विकृत हो जाए, तो उसे निकालकर एक अतिरिक्त पिन लगाकर दोबारा लगा दें।
चेन को जोड़ने के बाद, सेट बोल्ट या इसी तरह के उपकरण का उपयोग करके स्प्रोकेट को शाफ्ट पर सुरक्षित करें।

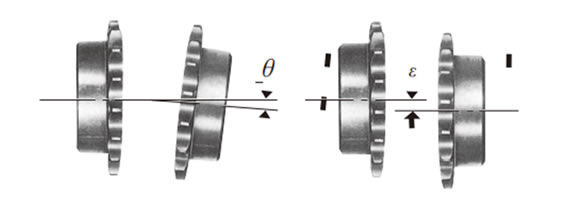

| प्रकार | स्वीकार्य विचलन कोण (कोणीय असंरेखण) θ |
स्वीकार्य उत्केन्द्रता (समानांतर त्रुटि)ε |
स्वीकार्य अंत खेल (अक्षीय विस्थापन) S |
|---|---|---|---|
| मानक प्रकार | 0.5° | 0.1mm | कृपया आयाम तालिका देखें |
[उपयोग योग्य तापमान और वातावरण]
मानक प्रकार: -5℃ से +60℃
[उपयोग संबंधी सावधानियां]
यदि हमारी कपलिंग की चेन क्षतिग्रस्त हो जाती है, तो हम अनुशंसा करते हैं कि आप उड़ते हुए मलबे को रोकने के लिए एक सुरक्षा कवर स्थापित करें।
हटाना
- 1. सबसे पहले, सुनिश्चित करें कि युग्मन पर कोई टॉर्क लागू नहीं है।
- 2. जांच करने के बाद, चेन से कोई भी पिन हटा दें (कोई भी पिन चलेगा) और चेन और स्प्रोकेट को हटा दें।
