तकनीकी डेटा युग्मन चयन और प्रक्रिया
यदि आप चयन प्रक्रिया और महत्वपूर्ण बिंदु देखना चाहते हैं, तो कृपया नीचे आगे बढ़ें।
यदि आप किसी उत्पाद श्रृंखला को सीमित करना या अस्थायी रूप से चुनना चाहते हैं,
कृपया यहां क्लिक करें।
यदि आपकी उपयोग शर्तें तय हो गई हैं और आप विस्तृत चयन चाहते हैं,
कृपया यहां क्लिक करें।
एचटी-फ्लेक्स युग्मन NEF/NEH श्रृंखला चयन
1. सुधार टॉर्क की गणना
1-1. सर्वो मोटर या स्टेपिंग मोटर से कनेक्ट करते समय
लोड के प्रकार के अनुसार, सर्वो मोटर या स्टेपिंग मोटर के अधिकतम टॉर्क को नीचे दी गई तालिका में सर्विस कारक (SF) से गुणा करके क्षतिपूर्ति टॉर्क प्राप्त किया जाता है।
| लोड प्रकार | एकसमान भार | मध्यम रूप से उतार-चढ़ाव वाला भार | अत्यधिक उतार-चढ़ाव वाला भार |
|---|---|---|---|
| सर्विस कारक (एसएफ) | 1.2 | 1.4 | 1.5 |
1-2. सामान्य प्रयोजन मोटर आदि से कनेक्ट करते समय।
नीचे दिए गए सूत्र का उपयोग करके गणना किए गए लोड टॉर्क को दाईं ओर की तालिका में लोड के प्रकार के अनुसार सर्विस कारक (SF) से गुणा करके करेक्शन टॉर्क की गणना की जाती है।
T = 9550 × P n
- T' = T × SF
- T = लोड टॉर्क N・m
- P = प्रेषित शक्ति kW
- n = घूर्णी गति r/min
- T' = संशोधित टॉर्क N・m
| लोड प्रकार | इंजन का प्रकार | ||||
|---|---|---|---|---|---|
| सामान्य प्रयोजन के इलेक्ट्रिक मोटर, गैस टर्बाइन | इंजन | ||||
| जब जड़त्व आघूर्ण कम हो |
जब जड़त्व आघूर्ण अधिक हो |
4 सिलेंडर | 6 सिलेंडर | 8 सिलेंडर | |
| एकसमान भार | 1.5～1.75 | 1.75～2.0 | 2.5～4.0 | 2.0～2.5 | 1.5～2.0 |
| मध्यम रूप से उतार-चढ़ाव वाला भार | 2.0～2.5 | 2.5～3.0 | 4.0～5.0 | 2.5～3.5 | 2.0～3.0 |
| अत्यधिक उतार-चढ़ाव वाला भार | 3.0～4.5 | 4.5～6.0 | 4.5～5.5 | 3.0～4.0 | 2.5～3.5 |
- *यदि प्रभाव भार लगाया जाता है, तो सही टॉर्क प्राप्त करने के लिए मोटर द्वारा उत्पन्न अधिकतम टॉर्क को 1 से 2.5 के प्रभाव गुणांक से गुणा करें।
- * शाफ्ट को कसने के लिए क्लैंप या पावर लॉक उपयोग करते समय, सुनिश्चित करें कि प्रारंभिक टॉर्क सहित कोई भी टॉर्क लागू न हो जो शाफ्ट छेद के घर्षण संचरण टॉर्क से क्षण भर के लिए भी अधिक हो (प्रत्येक उत्पाद पृष्ठ देखें)।
2. शाफ्ट व्यास
सुनिश्चित करें कि माउंटिंग शाफ्ट, शाफ्ट व्यास की सीमा के भीतर है जिसे कपलिंग पर माउंट किया जा सकता है।
यदि पावर लॉक शामिल हैं, तो कृपया पावर लॉक के आकार, संख्या और ट्रांसमिशन टॉर्क की भी जांच करें।
क्लैंप प्रकारों के लिए, सुनिश्चित करें कि चरण 1 में गणना की गई क्षतिपूर्ति टॉर्क क्लैंप के ट्रांसमिशन टॉर्क के भीतर है।
यदि आप इसे खोखले शाफ्ट पर स्थापित कर रहे हैं, तो आपको इसकी मजबूती की जांच करनी होगी, इसलिए कृपया हमसे संपर्क करें।
3.मॉडल चयन
कृपया एचटी-फ्लेक्स कपलिंग का चयन करें जो किलोवाट रेटिंग तालिका से ऊपर आइटम 1 और 2 को संतुष्ट करता है।
नोट: लंबे स्पेसर प्रकार की घूर्णन सीमा
उच्च गति पर लंबे स्पेसर प्रकार का उपयोग करते समय, अनुनाद बिंदुओं से बचने के लिए घूर्णन गति की जांच की जानी चाहिए।
लंबे स्पेसर प्रकार का चयन करते समय, जांच लें कि प्रत्येक मॉडल संख्या के लिए J आयाम और घूर्णन गति सीमा के भीतर है।
यदि घूर्णन गति निर्दिष्ट मान से अधिक है, तो उच्चतर मॉडल संख्या का चयन किया जाना चाहिए।
| मॉडल संख्या | परिचालन गति [r/min] | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3600 | 2000 | 1800 | 1500 | 1200 | 1000 | 900 | 750 | 720 | 600 | 500 | 400 | 300 | 200 | 150 | |
| NEF04W | 980 | 1310 | 1380 | 1510 | 1680 | 1840 | 1940 | 2130 | 2170 | 2380 | 2610 | 2910 | 3360 | 4120 | 4750 |
| NEF10W | 1120 | 1500 | 1580 | 1730 | 1940 | 2120 | 2230 | 2450 | 2500 | 2730 | 2990 | 3350 | 3860 | 4730 | 5460 |
| NEF18W | 1180 | 1580 | 1660 | 1820 | 2040 | 2230 | 2350 | 2570 | 2620 | 2870 | 3150 | 3520 | 4060 | 4970 | 5740 |
| NEF25W | 1310 | 1760 | 1850 | 2030 | 2260 | 2480 | 2610 | 2860 | 2920 | 3190 | 3500 | 3910 | 4510 | 5520 | |
| NEF45W | 1440 | 1930 | 2030 | 2230 | 2490 | 2720 | 2870 | 3140 | 3210 | 3510 | 3840 | 4290 | 4960 | ||
| NEF80W | 1560 | 2090 | 2200 | 2410 | 2690 | 2950 | 3100 | 3400 | 3470 | 3800 | 4160 | 4650 | 5360 | ||
| NEF130W | 1780 | 3280 | 2510 | 2750 | 3070 | 3360 | 3540 | 3870 | 3950 | 4330 | 4740 | 5290 | |||
| NEF210W | 1890 | 2520 | 2660 | 2910 | 3250 | 3560 | 3750 | 4100 | 4190 | 4580 | 5020 | 5610 | |||
| NEF340W | 2024 | 2720 | 2870 | 3130 | 3500 | 3830 | 4040 | 4420 | 4510 | 4930 | 5400 | ||||
| NEF540W | 2180 | 2910 | 3070 | 3360 | 3750 | 4100 | 4320 | 4730 | 4820 | 5280 | 5780 | ||||
| NEF700W | 2270 | 3030 | 3190 | 3490 | 3890 | 4260 | 4490 | 4910 | 5010 | 5490 | |||||
| NEH09W | 2190 | 2930 | 3090 | 3380 | 3780 | 4130 | 4360 | 4770 | 4870 | 5330 | 5830 | ||||
| NEH14W | 2190 | 2930 | 3090 | 3380 | 3780 | 4130 | 4360 | 4770 | 4870 | 5330 | 5830 | ||||
| NEH20W | 2400 | 3200 | 3380 | 3690 | 4130 | 4520 | 4760 | 5210 | 5320 | 5820 | |||||
| NEH30W | 2570 | 3430 | 3610 | 3960 | 4420 | 4840 | 5100 | 5580 | 5690 | ||||||
| NEH41W | 2650 | 3540 | 3730 | 4080 | 4560 | 4990 | 5260 | 5760 | 5870 | ||||||

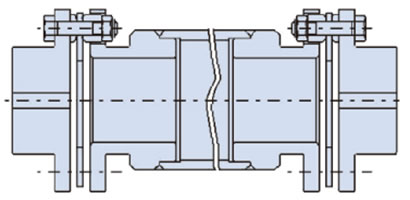

लंबे स्पेसर उच्च गति विनिर्देश
खतरनाक घूर्णन सीमा से बचने का एक तरीका युग्मन के आकार को बढ़ाना है, लेकिन यदि यह संभव नहीं है, तो हम बढ़े हुए स्पेसर द्रव्यमान के साथ एक उत्पाद का निर्माण कर सकते हैं जैसा कि दाईं ओर चित्र में दिखाया गया है।
सर्वो मोटर चलाते समय ध्यान देने योग्य बातें
सर्वो मोटर का उपयोग करने वाले बॉल स्क्रू ड्राइव सिस्टम में, सर्वो मोटर की विशेषताओं के कारण, पूरे बॉल स्क्रू ड्राइव सिस्टम की प्राकृतिक आवृत्ति और विद्युत नियंत्रण स्थिति के आधार पर दोलन को बढ़ाया जा सकता है, जिसके परिणामस्वरूप बड़े कंपन और असामान्य शोर होता है।
ऐसे मामलों में, आप यांत्रिक प्रणाली की मरोड़ प्राकृतिक आवृत्ति को बढ़ाने के लिए संपूर्ण ड्राइव सिस्टम की मरोड़ कठोरता और जड़त्व आघूर्ण को समायोजित करके, या सर्वो मोटर के विद्युत नियंत्रण ट्यूनिंग फ़ंक्शन का उपयोग करके सर्वो लाभ को समायोजित करके इससे बच सकते हैं।
गतिशील संतुलन समायोजन
एचटी-फ्लेक्स कपलिंग का डिज़ाइन संतुलित होता है और आमतौर पर इन्हें विशेष संतुलन की आवश्यकता नहीं होती, लेकिन उच्च गति पर या लंबे स्पेसर के साथ उपयोग किए जाने पर संतुलन आवश्यक होता है। ऐसे मामलों में, कृपया हमें घूर्णन गति, JIS बैलेंस क्लास, J आयाम, या स्पेसर की लंबाई बताएँ और हम संतुलन बनाएँगे।
गतिशील संतुलन के लिए हम दो विधियों का उपयोग करते हैं: (1) स्पैसर के फ्लैंज सिरे में छेद करना, और (2) स्पैसर पाइप की बाहरी परिधि पर संतुलन भार लगाना। (जब संतुलन भार लगाया जाता है, तो स्पैसर नीचे दी गई छवि जैसा दिखाई देगा। संतुलन भार लगाने की स्थिति और संख्या परिस्थितियों के आधार पर अलग-अलग होगी।)
इसके अलावा, कृपया ध्यान रखें कि घूमते समय संतुलन भार में कोई बाधा न आए।
यदि आप उपरोक्त (1) या (2) के लिए संतुलन विधि निर्दिष्ट करना चाहते हैं, तो कृपया अपना ऑर्डर देते समय हमें बताएं।

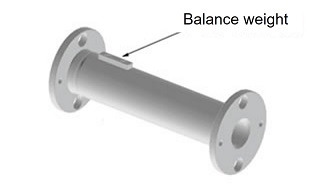

संतुलन भार स्थापना छवि
शाफ्ट की दूरी लंबी होने पर सावधानियां
यदि शाफ्ट की दूरी लंबी है, तो हम एक लंबे स्पेसर प्रकार की पेशकश करते हैं, जिसमें मध्यवर्ती शाफ्ट बेयरिंग की आवश्यकता नहीं होती है और स्पेसर भाग को फ्लोटिंग अवस्था में उपयोग करने की अनुमति मिलती है।
लंबे स्पेसर प्रकार
यदि आप अपनी सुविधानुसार लंबे स्पेसर के बजाय मध्यवर्ती शाफ्ट का उपयोग करना चुनते हैं, तो रस्सी कूदने की घटना से बचने के लिए कृपया मध्यवर्ती शाफ्ट को बेयरिंग आदि से सुरक्षित कर लें। ऐसे में, हम स्पेसर प्रकार के डिस्क कपलिंग का उपयोग करने की सलाह देते हैं।
स्पेसर प्रकार + निश्चित मध्यवर्ती शाफ्ट + स्पेसर प्रकार
यदि शाफ्ट की दूरी कम है और मध्यवर्ती शाफ्ट का उपयोग फ्लोटिंग अवस्था में किया जाता है, तो एकल प्रकार का उपयोग करना सुनिश्चित करें।
एकल प्रकार + फ्लोटिंग मध्यवर्ती शाफ्ट + एकल प्रकार
स्पेसर प्रकार का उपयोग करने से रस्सी कूदने की समस्या हो सकती है, जो अत्यंत खतरनाक है और इससे हर कीमत पर बचना चाहिए।
स्पेसर प्रकार + फ्लोटिंग इंटरमीडिएट शाफ्ट + स्पेसर प्रकार
गियर कपलिंग, रोलर चेन कपलिंग आदि को डिस्क कपलिंग से बदलते समय विशेष सावधानी बरतें।
