तकनीकी डेटा युग्मन चयन और प्रक्रिया
यदि आप चयन प्रक्रिया और महत्वपूर्ण बिंदु देखना चाहते हैं, तो कृपया नीचे आगे बढ़ें।
यदि आप किसी उत्पाद श्रृंखला को सीमित करना या अस्थायी रूप से चुनना चाहते हैं,
कृपया यहां क्लिक करें।
यदि आपकी उपयोग शर्तें तय हो गई हैं और आप विस्तृत चयन चाहते हैं,
कृपया यहां क्लिक करें।
पावर रिजिड कपलिंग EPR श्रृंखला चयन
टेपर लॉक कसने वाला टॉर्क और ट्रांसमिशन टॉर्क
| मॉडल संख्या | EPR50 | EPR58 | EPR68 | EPR78 | |||||
|---|---|---|---|---|---|---|---|---|---|
| दबाव बोल्ट | M6 | M6 | M6 | M6 | |||||
| आघूर्ण कसाव N・m{kgf・m} |
16.7{1.7} | 16.7{1.7} | 16.7{1.7} | 16.7{1.7} | |||||
| शाफ्ट छेद व्यास | 16 | 90{9.2} | - | - | - | ||||
| 17 | 98{10.0} | - | - | - | |||||
| 18 | 106{10.8} | 78 {8.0} | - | - | |||||
| 19 | 115{11.7} | 94{9.6} | - | - | |||||
| 20 | 123{12.5} | 110{11.2} | - | - | |||||
| 22 | 139{14.2} | 141{14.4} | 144{14.7} | - | |||||
| 24 | - | 172{17.6} | 191{19.5} | - | |||||
| 25 | - | 188{19.2} | 216{22.0} | - | |||||
| 28 | - | - | 287{29.3} | - | |||||
| 30 | - | - | 334{34.1} | 176{18.0} | |||||
| 32 | - | - | 382{39.0} | 212{21.6} | |||||
| 35 | - | - | 454{46.3} | 264{26.9} | |||||
| 36 | - | - | - | 281{28.7} | |||||
| 38 | - | - | - | 316{32.2} | |||||
| 40 | - | - | - | 351{35.8} | |||||
| 42 | - | - | - | 385{39.3} | |||||
| 45 | - | - | - | 437{44.6} | |||||
| 48 | - | - | - | 489{49.9} | |||||
*मोटे अक्षरों में लिखी संख्याएँ स्टॉक शाफ्ट होल व्यास दर्शाती हैं। शाफ्ट होल व्यास संयोजनों के लिए, कृपया यहाँ देखें।
चयन
टॉर्क क्षमता
आप जिस सर्वो मोटर का उपयोग करेंगे, उसके अधिकतम टॉर्क (T'max) को स्टार्ट और स्टॉप करने के लिए लोड सर्विस कारक से गुणा करके अधिकतम टॉर्क (Tmax) की गणना करें।
टेपर लॉक के ट्रांसमिशन टॉर्क की जांच करें।
- Tmax = T'max × सर्विस कारक (SF)
- Tmax: युग्मन पर लगाया गया अधिकतम टॉर्क N・m{kgf・m}
- T'max: सर्वो मोटर का अधिकतम टॉर्क N・m{kgf・m}
| लोड प्रकार | एकसमान भार | मध्यम रूप से उतार-चढ़ाव वाला भार | अत्यधिक उतार-चढ़ाव वाला भार |
|---|---|---|---|
| सर्विस कारक (एसएफ) | 1.2 | 1.4 | 1.5 |

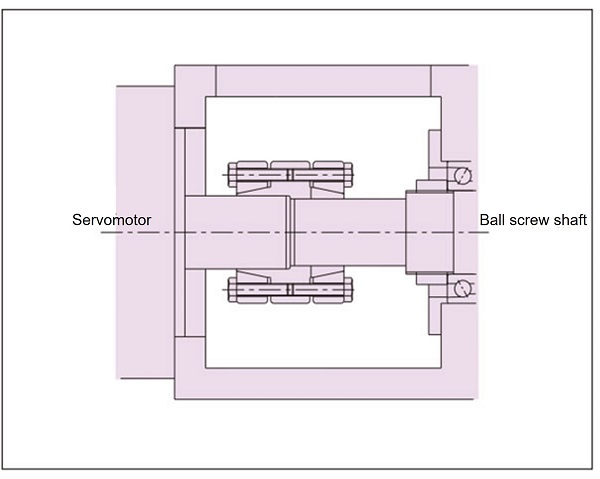

स्थापना उदाहरण
