तकनीकी डेटा रिड्यूसर वर्म रिड्यूसर चयन
यदि आप चयन प्रक्रिया और महत्वपूर्ण बिंदु देखना चाहते हैं, तो कृपया नीचे आगे बढ़ें।
यदि आप किसी उत्पाद श्रृंखला को सीमित करना या अस्थायी रूप से चुनना चाहते हैं,
कृपया यहां क्लिक करें।
यदि आपकी उपयोग शर्तें तय हो गई हैं और आप विस्तृत चयन चाहते हैं,
कृपया यहां क्लिक करें।
चयन प्रक्रिया
सबसे पहले, फ्लोचार्ट में चयन तालिका की पहचान करें।
इसके बाद, EWJ, EW, SWJ, और SW श्रृंखला (चयन तालिका 3) के लिए चयन तालिका 1 और 2 के अंतर्गत न आने वाली परिचालन स्थितियों के लिए, और TD श्रृंखला के लिए, कृपया निम्नलिखित प्रक्रिया का उपयोग करके चयन करें।
चयन के लिए आवश्यक शर्तों में लोड टॉर्क या ट्रांसमिशन kW, इनपुट रोटेशन स्पीड, रिडक्शन अनुपात, लोड विशेषताएं, उपयोग समय और स्टार्ट-स्टॉप आवृत्ति शामिल हैं।
1. सुधार गुणांक का निर्धारण
चयन तालिका 3 में सूचीबद्ध सभी किलोवाट रेटिंग तालिका 1.0 के सर्विस कारक (Sf) पर आधारित हैं। सर्विस कारक। लोड की प्रकृति के लिए, मशीन के अनुसार लोड वर्गीकरण तालिका देखें। यदि मशीन का नाम उपलब्ध नहीं है, तो कृपया समान मशीन का चयन करें या हमसे संपर्क करें।
तालिका 1: सर्विस कारक तालिका (एसएफ)
| लोड प्रकृति | उपयोग समय (प्रति दिन) | ||
|---|---|---|---|
| 2 | 10 | 24 | |
| U: एकसमान भार | 1.00 (1.25) |
1.00 (1.25) |
1.25 (1.50) |
| एम: कुछ प्रभाव के साथ लोड | 1.00 (1.25) |
1.25 (1.50) |
1.50 (1.75) |
| H: बड़े प्रभाव वाला भार | 1.25 (1.50) |
1.50 (1.75) |
1.75 (2.00) |
टिप्पणी
- 1) यदि प्रति घंटे प्रारंभ की संख्या 10 या उससे अधिक है, तो कोष्ठक में दी गई संख्या का उपयोग करें।
- 2) उपरोक्त सर्विस कारक तालिका एक सामान्य दिशानिर्देश है। कृपया उपयोग की परिस्थितियों को ध्यान में रखते हुए उपयोग गुणांक निर्धारित करें।
तालिका 2. थर्मल रेटिंग गुणांक (EWJ, EW, SWJ, SW श्रृंखला)
| इनपुट रोटेशन गति r/min |
आकार | कमी अनुपात ऑपरेटिंग समय |
थर्मल रेटिंग फैक्टर |
|---|---|---|---|
| 1750, 1450 | EWJ25 ～ 70 SWJ25 ～ 42 |
1/10 से 1/60 निरंतर संचालन एक घंटे से अधिक |
1.3 |
| SWJ50 ～ 70 | 1.15 | ||
| 1750, 1450 | EW80 ～ 200 SW80 ～ 200 |
1/10 से 1/60 निरंतर संचालन 2 घंटे से अधिक |
1.5 |
| 1150, 950 | EW80 ～ 200 SW80 ～ 200 |
1.15 | |
| उपरोक्त के अलावा | 1.0 | ||
2. डिज़ाइन किलोवाट और संशोधित टॉर्क का निर्धारण करें
डिज़ाइन किलोवाट या संशोधित टॉर्क का निर्धारण सूत्र 1 का उपयोग करके किया जाता है।
डिज़ाइन किलोवाट = लोड kW × सुधार गुणांक (समीकरण 1)
सुधार टॉर्क = लोड टॉर्क × सुधार गुणांक...(समीकरण 1)
3. कमी अनुपात का निर्णय करना
इनपुट रोटेशन स्पीड और आवश्यक आउटपुट रोटेशन स्पीड के आधार पर रिडक्शन रेशियो तय करें। यदि इनपुट रोटेशन स्पीड 1750 r/min से अधिक है, तो कृपया हमसे संपर्क करें।
नोट: टीडी सीरीज़ के मॉडल नंबर में दर्शाया गया कमी अनुपात नाममात्र कमी अनुपात है। कृपया एकल अवनमन या दोहरा अवनमन के लिए वास्तविक कमी अनुपात की जाँच करें।
4. आकार और मॉडल संख्या पर निर्णय लेना
कृपया किलोवाट रेटिंग तालिका से डिज़ाइन किलोवाट या सही टॉर्क को संतुष्ट करने वाले आकार और मॉडल नंबर का चयन करें।
जब इनपुट रोटेशन गति 100 r/min या उससे कम हो, तो किलोवाट रेटिंग तालिका में 100 r/min पर आउटपुट टॉर्क का चयन करें।
टीडी श्रृंखला के लिए, कृपया चयनित आकार के लिए निम्नलिखित आइटम की जांच करें।
[समतुल्य ताप क्षमता की पुष्टि: टीडी श्रृंखला]
आपके द्वारा उपयोग किए जाने वाले परिवेश के तापमान और तापमान सुधार गुणांक तालिका (तालिका 3) से तापमान सुधार गुणांक (f1) निर्धारित करें, समतुल्य ताप क्षमता की गणना करें, और यह जांचने के लिए समीकरण 2 का उपयोग करें कि क्या यह प्रत्येक उत्पाद पृष्ठ पर किलोवाट रेटिंग तालिका में सूचीबद्ध क्षमता के भीतर है।
समतुल्य ताप क्षमता = भार kW (या टॉर्क) × f1......(समीकरण 2)
तालिका 3. तापमान सुधार गुणांक तालिका (f1) (टीडी श्रृंखला)
| परिवेश का तापमान | तापमान सुधार गुणांक |
|---|---|
| 30°C से नीचे | 1.0 |
| 40°C से नीचे | 1.3 |
| 50°C से नीचे | 1.5 |
5. शाफ्ट लोड की जाँच करें
यह जांचने के लिए सूत्र 3 का उपयोग करें कि शाफ्ट पर उत्पन्न रेडियल लोड प्रत्येक श्रृंखला के लिए स्वीकार्य रेडियल लोड के भीतर है या नहीं।
स्वीकार्य रेडियल भार (N{kgf}) ≧ T × f × Lf R ...(समीकरण 3)
- T: संशोधित टॉर्क (N・m {kgf・m})
- f: OHL गुणांक (नीचे तालिका देखें)
- Lf: क्रिया कारक की स्थिति (नीचे तालिका देखें)
- R: स्प्रोकेट, पुली, आदि की पिच सर्कल त्रिज्या (मीटर)
ओएचएल गुणांक (एफ)
| जंजीर | 1.00 |
|---|---|
| गियर दांतेदार बेल्ट |
1.25 |
| वि बेल्ट भारी-भरकम दांतेदार बेल्ट |
1.5 |

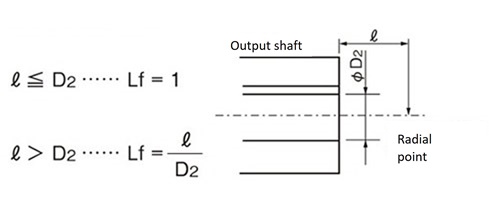

ठोस आउटपुट शाफ्ट प्रकार
क्रिया कारक की स्थिति (Lf)
खोखले आउटपुट शाफ्ट प्रकार
क्रिया कारक की स्थिति (Lf)
अक्षीय भार की जाँच
यदि आउटपुट शाफ्ट पर अक्षीय भार उत्पन्न होता है, तो जांच लें कि यह प्रत्येक श्रृंखला के लिए स्वीकार्य अक्षीय भार के भीतर है।
यदि रेडियल और अक्षीय भार एक साथ होते हैं, तो कृपया हमसे संपर्क करें।
वैकल्पिक भार
ऐसे अनुप्रयोगों में जहां वैकल्पिक भार बार-बार लगाया जाता है, जैसे कि इंडेक्स ड्राइव, रिड्यूसर में बैकलैश या बन्धन भागों में प्ले के कारण अप्रत्याशित समस्याएं उत्पन्न हो सकती हैं।
यदि आप इस उत्पाद का उपयोग ऐसे उद्देश्यों के लिए करने पर विचार कर रहे हैं, तो कृपया अपने उपयोग की शर्तों के साथ विनिर्देश पुष्टिकरण पत्र भरें और हमसे संपर्क करें।
6. आवश्यक इनपुट kW की गणना
आवश्यक इनपुट kW = रेटेड इनपुट kW × लोड टॉर्क रेटेड आउटपुट टॉर्क × Sf
