तकनीकी डेटा रिड्यूसर वर्म रिड्यूसर TERUS चयन
यदि आप चयन प्रक्रिया और महत्वपूर्ण बिंदु देखना चाहते हैं, तो कृपया नीचे आगे बढ़ें।
यदि आप किसी उत्पाद श्रृंखला को सीमित करना या अस्थायी रूप से चुनना चाहते हैं,
कृपया यहां क्लिक करें।
यदि आपकी उपयोग शर्तें तय हो गई हैं और आप विस्तृत चयन चाहते हैं,
कृपया यहां क्लिक करें।
चयन प्रक्रिया
TERUS EWJGM, EWGM(R), SWJGM, SWGM(R), और TDGM(R) श्रृंखला के लिए, कृपया निम्नलिखित प्रक्रिया का उपयोग करके चयन करें।
चयन के लिए आवश्यक शर्तों में मोटर क्षमता, लोड टॉर्क, इनपुट रोटेशन गति, कमी अनुपात, लोड विशेषताएं, उपयोग समय और स्टार्ट-स्टॉप आवृत्ति शामिल हैं।
1. विशिष्टता: A, B, C, या X प्रकार चुनें
कृपया उन विशिष्टताओं का चयन करें जो आपके इच्छित उपयोग के लिए सर्वोत्तम हों।
- प्रकार A: मानक विनिर्देश
......अत्यधिक बहुमुखी, अत्यधिक कुशल और आउटपुट-उन्मुख संयोजन - बी प्रकार: स्व-लॉकिंग
......एक संयोजन जो स्थिर होने पर स्व-लॉकिंग गुणों पर जोर देता है, उठाने वाले उपकरणों, इनवर्टिंग मशीनों आदि के लिए उपयुक्त है। - सी प्रकार: इको विनिर्देश
...... संयोजन जो गियर की ताकत को प्राथमिकता देता है और कचरा निपटान, क्रशर आदि से प्रभाव भार को ध्यान में रखता है। - X प्रकार: विशेष संयोजन
......गियरमोटर और वर्म के आकार और गति अनुपात को स्वतंत्र रूप से संयोजित किया जा सकता है। (कृपया हमसे अलग से परामर्श करें।)
2. सर्विस कारक निर्धारण
विशेषता तालिका में आउटपुट शाफ्ट का अनुमेय टॉर्क और मोटर का किलोवाट मान सर्विस कारक (sf) को 1.0 पर सेट करने पर प्राप्त होते हैं। लोड विशेषताओं, परिचालन समय और प्रारंभ आवृत्ति के अनुसार सर्विस कारक (sf) का चयन करें और दोनों में से बड़े मान को सुधार कारक के रूप में उपयोग करें।
भार की प्रकृति के लिए, कृपया मशीन द्वारा भार वर्गीकरण तालिका देखें। यदि मशीन का नाम सूचीबद्ध नहीं है, तो कृपया एक समान मशीन चुनें या हमसे संपर्क करें।
तालिका 1: सर्विस कारक तालिका (एसएफ)
| लोड प्रकृति | उपयोग समय (प्रति दिन) | |||
|---|---|---|---|---|
| 0.5 | 2 | 10 | 24 | |
| U: एकसमान भार | 1.00 (1.00) | 1.00 (1.00) | 1.00 (1.25) | 1.25 (1.50) |
| एम: कुछ प्रभाव के साथ लोड | 1.00 (1.00) | 1.00 (1.25) | 1.25 (1.50) | 1.50 (1.75) |
| H: बड़े प्रभाव वाला भार | 1.00 (1.25) | 1.25 (1.50) | 1.50 (1.75) | 1.75 (2.00) |
टिप्पणी)
- (1) यदि प्रति घंटे प्रारंभ की संख्या 10 या अधिक है, तो कोष्ठक में दी गई संख्या का उपयोग करें।
- (2) उपरोक्त सर्विस कारक तालिका एक सामान्य दिशानिर्देश है। कृपया उपयोग की स्थितियों के आधार पर गुणांक निर्धारित करें।
3. सुधार टॉर्क का निर्धारण
सूत्र 1 का उपयोग करके सुधार टॉर्क निर्धारित करने के लिए आवश्यक लोड टॉर्क या आवश्यक मोटर kW को सुधार गुणांक से गुणा किया जाता है।
सुधार टॉर्क = लोड टॉर्क × सुधार गुणांक (समीकरण 1)
डिज़ाइन किलोवाट = मोटर kW x सुधार गुणांक (समीकरण 1)
4. कमी अनुपात का निर्णय करना
कमी अनुपात का निर्धारण प्रयुक्त इनपुट घूर्णन गति और अपेक्षित आउटपुट घूर्णन गति से किया जाता है।
नोट: TERUS श्रृंखला के मॉडल नंबर में दर्शाया गया कमी अनुपात नाममात्र कमी अनुपात है। कृपया वास्तविक कमी अनुपात की जाँच करें।
5. आकार और मॉडल संख्या का अस्थायी निर्धारण
कृपया अनंतिम रूप से उस आकार और मॉडल संख्या का चयन करें जो प्रत्येक प्रकार के लिए विशेषता तालिका में आउटपुट शाफ्ट स्वीकार्य टॉर्क से डिज़ाइन किलोवाट या सुधार टॉर्क को संतुष्ट करता हो।
6. शाफ्ट लोड की जाँच करें
यह जांचने के लिए सूत्र 2 का उपयोग करें कि शाफ्ट पर उत्पन्न रेडियल लोड प्रत्येक श्रृंखला के लिए स्वीकार्य रेडियल लोड के भीतर है या नहीं।
स्वीकार्य रेडियल भार ≧ T × f × Lf R ......(सूत्र 2)
- T: सुधार टॉर्क
- f: OHL गुणांक
- Lf: क्रिया कारक की स्थिति
- आर: स्प्रोकेट, पुली आदि का पिच सर्कल त्रिज्या।
ओएचएल गुणांक (एफ)
| जंजीर | 1.00 |
|---|---|
| गियर | 1.25 |
| दांतेदार बेल्ट | 1.25 |

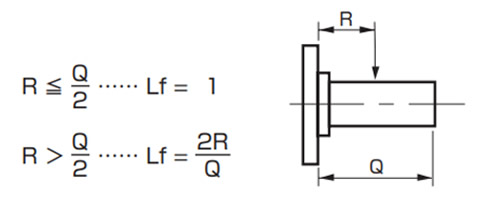

ठोस आउटपुट शाफ्ट प्रकार
क्रिया कारक की स्थिति (Lf)
अक्षीय भार की जाँच
यदि आउटपुट शाफ्ट पर अक्षीय भार उत्पन्न होता है, तो जांच लें कि यह प्रत्येक श्रृंखला के लिए स्वीकार्य अक्षीय भार के भीतर है।
वैकल्पिक भार
यदि टीडीजीएम खोखले आउटपुट शाफ्ट (पावर लॉक सहित) पर एक वैकल्पिक लोड लागू किया जाता है, तो माउंटिंग केस टैप्स आदि की ताकत की जांच की जानी चाहिए।
कृपया लागू लोड की जांच करें और हमसे संपर्क करें।

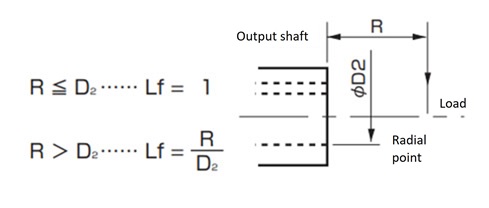

खोखले आउटपुट शाफ्ट प्रकार
क्रिया कारक की स्थिति (Lf)
7. आकार और मॉडल संख्या पर निर्णय लेना
यदि शाफ्ट लोड संतोषजनक नहीं है, तो आकार बढ़ाने पर विचार करें और अंतिम मॉडल नंबर का चयन करने से पहले शाफ्ट लोड की पुनः जांच करें।
