तकनीकी डेटा रेड्यूसर सर्वो मोटर रेड्यूसर TERVO हैंडलिंग
यह पृष्ठ TERVO HMTK, GMTK, SWJMK, SWMK, EWJMK, और EWMK श्रृंखला के संचालन के संबंध में सामान्य जानकारी का वर्णन करता है।
विवरण के लिए कृपया उत्पाद के साथ संलग्न निर्देश पुस्तिका देखें।
इंस्टालेशन
1. स्थापना दिशा
- ・HMTK, GMTK, SWJMK, EWJMK
स्थापना की दिशा पर कोई प्रतिबंध नहीं है। इसे क्षैतिज, लंबवत या कोण पर स्थापित किया जा सकता है। - ・SWMK, EWMK
क्षैतिज स्थापना रिड्यूसर आकार 80 और 100 के लिए मानक है। यदि आपको एक अलग स्थापना दिशा की आवश्यकता है, तो कृपया ऑर्डर करते समय इसे निर्दिष्ट करें।
इंस्टालेशन
1. पैर पर लगे प्रकार
- (1) एक मज़बूत, सपाट माउंटिंग बेस का इस्तेमाल करें जो काम के दौरान कंपन के प्रति कम संवेदनशील हो। माउंटिंग सतह से किसी भी गंदगी या बाहरी पदार्थ को हटाने के बाद, बेस को चार बोल्टों से मज़बूती से जकड़ें।
- (2) कपलिंग से जोड़ते समय, शाफ्टों को ठीक से संरेखित करना सुनिश्चित करें। शाफ्टों की उत्केंद्रता बियरिंग, गियर और शाफ्टों के जीवन को छोटा कर देगी, और शोर और कंपन भी पैदा करेगी।
- (3) चेन या बेल्ट को सटीक रूप से केन्द्रित करें, और तनाव को समायोजित करें ताकि आउटपुट शाफ्ट पर भार निर्दिष्ट मान से अधिक न हो।
- (4) कनेक्ट करते समय, आउटपुट शाफ्ट, कपलिंग, पुली या स्प्रोकेट को बहुत जोर से न मारने के लिए सावधान रहें, क्योंकि इससे आउटपुट शाफ्ट बेयरिंग को नुकसान हो सकता है।
2. फ्लैंज माउंटिंग प्रकार
- (1) फ्लैंज लगाने के लिए, एक मज़बूत, सपाट फ्लैंज का इस्तेमाल करें जो काम के दौरान कंपन के प्रति कम संवेदनशील हो। स्थापना सतह से धूल या बाहरी पदार्थ हटाने के बाद, इसे चार बोल्टों से मज़बूती से जकड़ें।
- (2) कपलिंग से जोड़ते समय, शाफ्टों को ठीक से संरेखित करना सुनिश्चित करें। शाफ्टों की उत्केंद्रता बियरिंग, गियर और शाफ्टों के जीवन को छोटा कर देगी, और शोर और कंपन भी पैदा करेगी।
- (3) चेन या बेल्ट को सटीक रूप से केन्द्रित करें, और तनाव को समायोजित करें ताकि आउटपुट शाफ्ट पर भार निर्दिष्ट मान से अधिक न हो।
- (4) कनेक्ट करते समय, आउटपुट शाफ्ट, कपलिंग, पुली या स्प्रोकेट को बहुत जोर से न मारने के लिए सावधान रहें, क्योंकि इससे आउटपुट शाफ्ट बेयरिंग को नुकसान हो सकता है।
3. फेस माउंट प्रकार
- (1) मशीन बॉडी पर उत्पाद स्थापित करते समय, केस पर लगे नल का उपयोग करें।
- (2) कपलिंग से जोड़ते समय, शाफ्टों को ठीक से संरेखित करना सुनिश्चित करें। शाफ्टों की उत्केंद्रता बियरिंग, गियर और शाफ्टों के जीवन को छोटा कर देगी, और शोर और कंपन भी पैदा करेगी।
- (3) चेन या बेल्ट को सटीक रूप से केन्द्रित करें, और तनाव को समायोजित करें ताकि आउटपुट शाफ्ट पर भार निर्दिष्ट मान से अधिक न हो।
- (4) कनेक्ट करते समय, आउटपुट शाफ्ट, कपलिंग, पुली या स्प्रोकेट को बहुत जोर से न मारने के लिए सावधान रहें, क्योंकि इससे आउटपुट शाफ्ट बेयरिंग को नुकसान हो सकता है।
4. खोखले शाफ्ट प्रकार
4-1. संचालित शाफ्ट पर माउंटिंग
- (1) खोखले शाफ्ट का आंतरिक व्यास सहिष्णुता JIS H8 के अनुसार निर्मित होता है। चालित शाफ्ट को सामान्यतः h7 के अनुसार तैयार किया जाना चाहिए, लेकिन बड़े प्रभावों या रेडियल भार के मामले में, फिटिंग थोड़ी अधिक कसी हुई होनी चाहिए, जैसे कि js6 या k6।
- (2) ड्राइव शाफ्ट स्थापित करते समय, डालने से पहले ड्राइव शाफ्ट की सतह और खोखले आउटपुट शाफ्ट के आंतरिक व्यास पर मोलिब्डेनम डाइसल्फ़ाइड ग्रीस लगाएं।

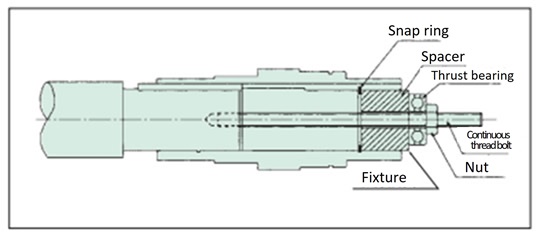

- (3) यदि आप दाईं ओर दिखाए गए जैसा जिग बनाकर उपयोग करते हैं, तो आप इसे आसानी से डाल सकते हैं।
4-2. संचालित शाफ्ट पर फिक्सिंग
A. जब संचालित शाफ्ट पर एक स्टेप होता है

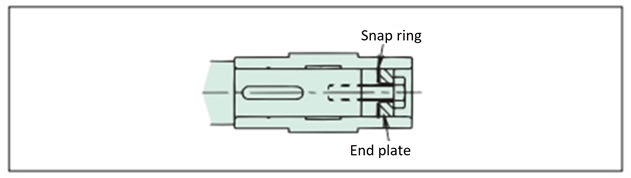

नीचे दिए गए चित्र में दिखाए अनुसार एक अंत प्लेट बनाएं और खोखले आउटपुट शाफ्ट और संचालित शाफ्ट को सुरक्षित स्थान पर लगाएं।
B. उदाहरण जब संचालित शाफ्ट पर कोई स्टेप नहीं है
फिक्सिंग के दो तरीके हैं:
4-3. टॉर्क आर्म रोटेशन स्टॉपर

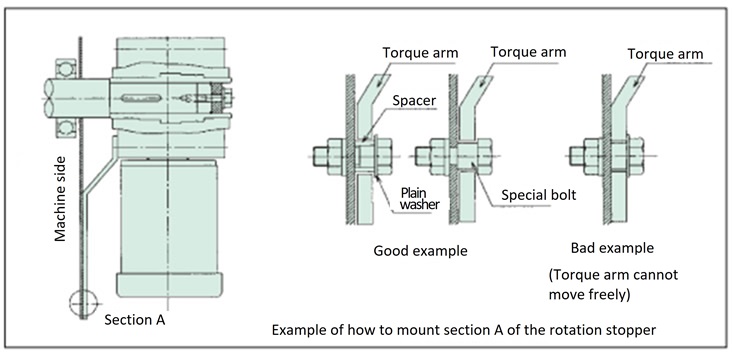

- (1) हेक्सागोन सॉकेट हेड बोल्ट का उपयोग करके रिड्यूसर के संचालित मशीन की तरफ टॉर्क आर्म स्थापित करें।
- (2) टॉर्क आर्म के घूर्णन-रोधी भाग में रिड्यूसर और संचालित शाफ्ट के बीच कुछ हद तक स्वतंत्रता होनी चाहिए, और टॉर्क आर्म को कभी भी घूर्णन-रोधी बोल्ट से नहीं जोड़ा जाना चाहिए। यदि स्वतंत्रता की कोई सीमा नहीं है, तो इससे रिड्यूसर के अंदर बीयरिंगों को नुकसान हो सकता है।
- (3) यदि स्टार्ट-अप आवृत्ति उच्च है या मोटर को बार-बार आगे और पीछे संचालित किया जाता है, तो टॉर्क आर्म और एंटी-रोटेशन बोल्ट (या स्पेसर) के बीच एक रबर बुशिंग स्थापित करने से प्रभाव को कम करने में मदद मिलेगी।
4-4. संचालित शाफ्ट से हटाना
- (1) खोखले आउटपुट शाफ्ट से संचालित शाफ्ट को हटा दें ताकि आवरण और खोखले आउटपुट शाफ्ट के बीच कोई अतिरिक्त बल लागू न हो।
- (2) यदि आप दाईं ओर दिखाए गए जैसा जिग बनाते हैं और उसका उपयोग करते हैं, तो निष्कासन आसान होगा।
