तकनीकी डेटा रेड्यूसर सर्वो मोटर रेड्यूसर TERVO हैंडलिंग
यह पृष्ठ TERVO HMTK, GMTK, SWJMK, SWMK, EWJMK, और EWMK श्रृंखला के संचालन के संबंध में सामान्य जानकारी का वर्णन करता है।
विवरण के लिए कृपया उत्पाद के साथ संलग्न निर्देश पुस्तिका देखें।
सर्वो मोटर असेंबली प्रक्रिया
जब मोटर शाफ्ट एक कुंजी शाफ्ट है
- (1) जाँच करें कि कुंजी मोटर शाफ्ट पर सही ढंग से सेट है।
- (2) इनपुट शाफ्ट के अंदर चिपके ग्रीस को मोटर शाफ्ट पर लगाएं।
- (3) मोटर शाफ्ट की कुंजी स्थिति को इनपुट शाफ्ट के कुंजी खांचे के साथ संरेखित करें और इसे डालें।
इससे मोटर की स्थापना पूरी हो जाती है।
जब मोटर शाफ्ट गोल हो (इनपुट शाफ्ट क्लैंप प्रकार)
- (1) रिड्यूसर को इस प्रकार स्थापित करें कि मोटर माउंटिंग सतह शीर्ष पर हो।
- (2) मोटर शाफ्ट से जंग, धूल, जंग-निवारक तेल आदि को पोंछ दें।
- (3) फ्लैंज कैप हटाएँ, इनपुट शाफ्ट को घुमाएँ, और बोल्ट हेड को कैप के साथ संरेखित करें। यह जाँचने के लिए कि सेट बोल्ट ढीला है, L-आकार के रिंच या इसी तरह के उपकरण का उपयोग करें।
- (4) मोटर शाफ्ट को इनपुट शाफ्ट में धीरे और सुचारू रूप से डालें। ध्यान रखें कि मोटर शाफ्ट को किसी कोण पर न डालें।
- (5) स्पिगोट भाग पूरी तरह से डालने के बाद, उपयुक्त बोल्ट का उपयोग करें और उन्हें प्रत्येक बोल्ट आकार के लिए उपयुक्त कसने वाले टॉर्क के साथ मोटर फ्लैंज पर पूरी तरह से कस दें।
- (6) नीचे दी गई तालिका 1, 2, और 3 में दिए गए मानों के अनुरूप कसने वाले टॉर्क के लिए टॉर्क रिंच या समान उपकरण का उपयोग करके इनपुट शाफ्ट के क्लैंप सेट बोल्ट को कस लें।
- (7) कैप लगाएँ। इससे मोटर की स्थापना पूरी हो जाती है।
तालिका 1. GMTK/HMTK क्लैंप विनिर्देश सेट बोल्ट कसने वाला टॉर्क
| GMTK | HMTK | सेट बोल्ट आकार |
आघूर्ण कसाव |
|---|---|---|---|
| 0218U/L 0224U/L 0228U/L 0424U/L 0428U/L 0438U/L |
0220H 0222U 0230H 0228U 0430H 0428U 0435H 0438U |
M4 | 4.1N・m {0.41kgf・m} |
| 0728U/L 0738U/L 0742F/L 1538U/L 1542F/L |
0735H 0738U 0745H 0742U 1545H 1542U 1555H 1550U |
M5 | 8.5N・m {0.85kgf・m} |
| 2242F/L | 2245H 2242U 2255H 2250U | M6 | 14N・m {1.42kgf・m} |
तालिका 2. SWJMK/SWMK/EWJMK/EWMK क्लैंप सेट बोल्ट आकार सूची
| वर्म मॉडल संख्या | माउंट कोड | E4 | G2/G5 | K2/K3/K4 | L1 | |
|---|---|---|---|---|---|---|
| टोंटी का व्यास | Φ50G7 | Φ70G7 | Φ110G7 | Φ114.3G7/H7 | ||
| माउंटिंग पिच | PCD70 | PCD90 | PCD145 | PCD200 | ||
| EWJMK35, SWJMK35 | M3 | - | - | - | ||
| EWJMK42, SWJMK42 | M3 | - | - | - | ||
| EWJMK50, SWJMK50 | - | M4 | - | - | ||
| EWJMK63, SWJMK63 | - | M4 | M6 | M6 | ||
| EWJMK70, SWJMK70 | - | - | M6 | M6 | ||
| EWMK80, SWMK80 | - | - | M6 | M6 | ||
| EWMK100, SWMK100 | - | - | - | M6 | ||
तालिका 3. SWJMK/SWMK/EWJMK/EWMK क्लैंप सेट बोल्ट कसने वाला टॉर्क
| क्लैंप सेट बोल्ट का आकार | आघूर्ण कसाव |
|---|---|
| M3 | 1.9N・m {0.19kgf・m} |
| M4 | 3.8N・m {0.39kgf・m} |
| M6 | 12N・m {1.22kgf・m} |

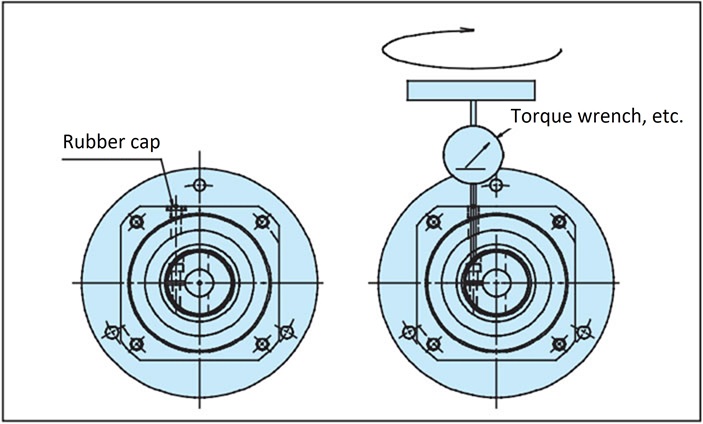

क्लैंप सेट बोल्ट को कसना
एक कुंजीयुक्त मोटर को इनपुट शाफ्ट क्लैंप प्रकार पर लगाना
चाबी वाले मोटर शाफ्ट को चाबी निकालकर गोल शाफ्ट की तरह ही क्लैंप प्रकार के रूप में इस्तेमाल किया जा सकता है।
मोटर कीवे को क्लैंप स्लिट स्थिति के विपरीत 180 डिग्री पर सेट करें।
इसे गोल शाफ्ट के समान प्रक्रिया का उपयोग करके रिड्यूसर से जोड़ें।
