तकनीकी डेटा रिड्यूसर छोटे गियर मोटर चयन
चयन के लिए तकनीकी डेटा
1. सेवा कारक
विशेषता तालिका में सभी आउटपुट शाफ्ट क्षमता टॉर्क मान 1.0 के सर्विस कारक वाले मान हैं।
ऑपरेटिंग समय, ऑपरेटिंग स्थितियों और लोड स्थितियों के अनुसार दाईं ओर की तालिका से सेवा कारक (Cf) का चयन करें, और आउटपुट शाफ्ट सुधार टॉर्क की गणना करें।
तालिका 1. सेवा कारक: (सी एफ)
| ऑपरेटिंग समय | 10 घंटे या उससे कम/दिन | 10 घंटे या अधिक/दिन | |
|---|---|---|---|
| परिचालन स्थिति | आंतरायिक/निरंतर | आंतरायिक/निरंतर | |
| लोड की स्थिति | आघात-मुक्त समान भार | 1 | 1 |
| हल्का झटका भार | 1 | 1.2 | |
नोट: यदि आप उत्पाद को मध्यम या गंभीर शॉक लोड के तहत उपयोग करने की योजना बना रहे हैं तो कृपया हमसे परामर्श करें।
2. जड़त्व अनुपात और स्वीकार्य प्रारंभिक आवृत्ति
स्टार्ट करते समय, लोड जड़त्व के कारण एक प्रभाव टॉर्क उत्पन्न होता है (और ब्रेक लगाने पर भी, अगर ब्रेक लगा हो), जो लोड कनेक्शन विधि और लोड जड़त्व के परिमाण के आधार पर अप्रत्याशित दुर्घटना का कारण बन सकता है। इसलिए, कृपया निम्नलिखित प्रक्रिया का उपयोग करके लोड कनेक्शन विधि और लोड जड़त्व की जाँच करें।
- (1) भार जड़त्व आघूर्ण (I) {भार जड़त्व (GD 2)} की गणना
- (2) मोटर शाफ्ट में परिवर्तित लोड (IL) के जड़त्व आघूर्ण की गणना करें {लोड जड़त्व (GDL 2)}
- (3) छोटे गियर मोटर के साथ जड़त्व अनुपात (U) की गणना करें।
U = IL IM
U = GDL2 GDM2
I n {GD M2}: छोटे गियर मोटर के मोटर शाफ्ट के समतुल्य जड़त्व आघूर्ण {मोटर शाफ्ट समतुल्य जड़त्व}
- (4) जाँच करें कि क्या स्वीकार्य स्टार्ट-अप आवृत्ति तालिका 1 और 2 से संतुष्ट है।
तालिका 2. क्रोइस मोटर जड़त्व अनुपात और स्वीकार्य प्रारंभ आवृत्ति
| लोड विशेषताएँ | जड़त्व अनुपात: U | स्वीकार्य स्टार्टअप आवृत्ति |
|---|---|---|
| अगर कोई खेल नहीं है | 1 0.5 0.2 या उससे कम |
4 बार/घंटा 4 बार/मिनट 10 बार/मिनट |
| जब चेन में ढीलापन आदि हो। | 0.5 0.3 0.2 या उससे कम |
4 बार/घंटा 4 बार/मिनट 10 बार/मिनट |
नोट: यदि तालिका 2 के अलावा अन्य शर्तें लागू होती हैं, तो कृपया हमसे संपर्क करें।

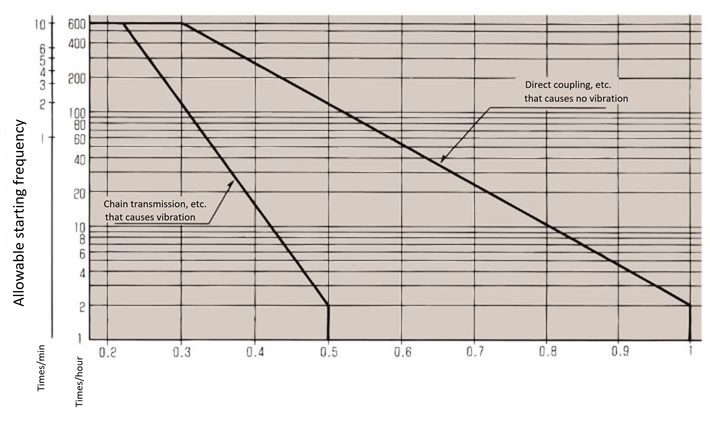

तालिका 3. गियर मोटर और हाइपॉइड मोटर: जड़त्व अनुपात और स्वीकार्य प्रारंभिक आवृत्ति
जड़त्व अनुपात = मोटर शाफ्ट समतुल्य लोड जड़त्व आघूर्ण मोटर शाफ्ट समतुल्य हाइपॉइड मोटर / गियर मोटर मोटर जड़त्व आघूर्ण
3. आउटपुट शाफ्ट ओवरहैंग लोड की जाँच करें
केंद्रीय आउटपुट शाफ्ट पर स्प्लॉच, गियर, बेल्ट आदि को माउंट करते समय, या खोखले शाफ्ट पर केस टैप का उपयोग करते हुए माउंट करते समय, सुनिश्चित करें कि आउटपुट शाफ्ट पर कार्य करने वाला ओवरहैंग लोड उपयोग किए जा रहे छोटे गियरमोटर के स्वीकार्य OHL के भीतर है।
*जब भारी-भरकम दांतेदार बेल्ट का उपयोग किया जाता है, तो तालिका 4 में OHL गुणांक (f) की परवाह किए बिना, गणना में स्थापना तनाव जोड़ें।
तालिका 4. ओएचएल गुणांक f
| जंजीर | गियर वाली बेल्ट | वि बेल्ट |
|---|---|---|
| 1.0 | 1.25 | 1.5 |
समीकरण 1. क्रिया कारक का स्थान: Lf
| ℓ/Q | 0.25 | 0.38 | 0.5 | 0.75 | 1 |
|---|---|---|---|---|---|
| Lf | 0.8 | 0.9 | 1 | 1.5 | 2 |
| ठोस शाफ्ट | खोखला शाफ्ट (नोट) |
|---|---|
 |
 |
नोट) खोखले शाफ्ट Q: संदर्भ लंबाई के लिए, नीचे दी गई तालिका 5 देखें।
तालिका 5. नमूना लंबाई: Q
हाइपॉइड मोटर
| मॉडल संख्या | कमी अनुपात | Q |
|---|---|---|
| HMMT40H | 5 ～ 240 | 28 |
| HMMS40H | 5 ～ 240 | |
| HMMT60H | 5 ～ 240 | 36 |
| HMMS60H | 5 ～ 240 | |
| HMMT90H | 5 ～ 240 | |
| HMMS90H | 5 ～ 240 | |
| HMAT010-20H | 5 ～ 120 | |
| HMTA020-20H | 5 ～ 60 | |
| HMTA010-30H | 160 ～ 200 | |
| HMTA010-30H | 300 ～ 480 | 42 |
| HMTA020-30H | 80 ～ 200 | |
| HMTA040-30H | 5 ～ 50 | |
| HMTA010-35H | 600 ～ 1200 | 58 |
| HMTA020-35H | 300 ～ 480 | |
| HMTA040-35H | 60 ～ 200 | |
| HMTR075-35H | 5 ～ 50 | |
| HMTA020-45H | 600 ～ 1200 | 66 |
| HMTA040-45H | 300 ～ 480 | |
| HMTR075-45H | 60 ～ 200 | |
| HMTR151-45H | 5 ～ 80 | |
| HMTR221-45H | 5 ～ 60 | |
| HMTA040-55H | 600 ～ 1200 | 82 |
| HMTR075-55H | 300 ～ 480 | |
| HMTR151-55H | 100 ～ 200 | |
| HMTR221-55H | 80 ～ 120 | |
| HMTR370-55H | 5 ～ 60 | |
| HMTR550-55H | 5 ～ 40 |
क्रोइस मोटर
| मॉडल संख्या | कमी अनुपात | Q |
|---|---|---|
| CSMA010-130H | 10 ～ 60 | 20 |
| CSMA020-130H | 10 ～ 60 | |
| HCMA010-16*H | 40 ～ 200 | 25 |
| HCMA020-16*H | 40 ～ 75 | |
| CSMA040-160H | 10 ～ 30 | |
| CSMA055-160H | 10 ～ 30 | |
| HCMA010-22*H | 240 ～ 300 | 30 |
| HCMA020-22*H | 90 ～ 200 | |
| HCMA040-22*H | 40 ～ 75 | |
| HCMA055-22*H | 40 ～ 50 | |
| CSMA040-220H | 40 ～ 60 | |
| CSMA055-220H | 40 ～ 60 | |
| CSMR075-220H | 10 ～ 30 | |
| HCMA020-28*H | 240 ～ 300 | 40 |
| HCMA040-28*H | 90 ～ 200 | |
| HCMA055-28*H | 60 ～ 150 | |
| HCMR075-28*H | 40 ～ 75 | |
| CSMR075-280H | 40 ～ 60 | |
| CSMR151-280H | 10 ～ 30 | |
| HCMA040-32*H | 240 ～ 300 | 50 |
| HCMA055-32*H | 180 ～ 200 | |
| HCMR075-32*H | 90 ～ 150 | |
| HCMR151-32*H | 40 ～ 50 | |
| CSMR151-32*H | 40 ～ 60 | |
| CSMR221-32*H | 10 ～ 40 | |
| HCMA055-40*H | 240 ～ 300 | 55 |
| HCMR075-40*H | 180 ～ 200 | |
| HCMR151-40*H | 60 ～ 120 | |
| HCMR221-40*H | 40 ～ 75 | |
| CSMR221-40*H | 50 ～ 60 | |
| CSMR370-40*H | 10 ～ 30 | |
| HCMR075-50*H | 240 ～ 300 | 70 |
| HCMR151-50*H | 150 ～ 300 | |
| HCMR221-50*H | 90 ～ 300 | |
| CSMR370-50*H | 40 ～ 60 |
