तकनीकी डेटा रिड्यूसर डीसीबीएल मोटर हैंडलिंग
यह खंड डीसीबीएल हाइपॉइड मोटर ड्राइवरों के सामान्य संचालन का वर्णन करता है।
विवरण के लिए कृपया उत्पाद के साथ संलग्न निर्देश पुस्तिका देखें।

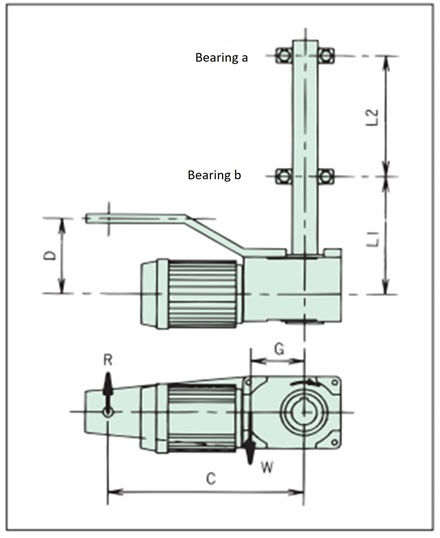

टॉर्क आर्म डिज़ाइन
मानक टॉर्क आर्म का उपयोग करते समय या अपना स्वयं का टॉर्क आर्म डिजाइन और निर्माण करते समय, कृपया प्रत्येक तत्व की मजबूती की जांच निम्नानुसार करें:
1. टॉर्क आर्म और फिक्सिंग बोल्ट की जाँच करें
टॉर्क आर्म रिएक्शन फोर्स R का उपयोग करके जाँच करें।
R = T + W × G C
2. बेयरिंग चयन
असर प्रतिक्रिया बल A और B की जाँच करें।
A (दिशा a) = L1 × (R - W) -D × R L2
B(दिशा b) = (L1 + L2) × (R - W) - D × R L2
*बाईं ओर दर्शाई गई दिशा में घूमने पर आउटपुट टॉर्क + होता है, तथा विपरीत दिशा में घूमने पर - होता है।
- T: आउटपुट टॉर्क N・m{kgf・m}
- W: रिड्यूसर का वजन kg{kgf}
- R: टॉर्क आर्म प्रतिक्रिया बल kg {kgf}
- G: संचालित शाफ्ट के केंद्र और रिड्यूसर के गुरुत्वाकर्षण केंद्र के बीच की दूरी m
- C: संचालित शाफ्ट केंद्र और घूर्णन-रोधी स्टॉपर के बीच की दूरी m
- डी: रिड्यूसर के केंद्र और एंटी-रोटेशन स्टॉपर के बीच की दूरी मीटर
- L1: रिड्यूसर के केंद्र और बेयरिंग b के बीच की दूरी m
- L2: बेयरिंग a और बेयरिंग b के बीच की दूरी मीटर
वैकल्पिक टॉर्क आर्म का उपयोग करते समय आयाम (अनुमानित मान)
| मॉडल संख्या | DCHM020-20H10～60 | DCHM040-30H10～50 | DCHM075-35H10～50 |
|---|---|---|---|
| G | 0.067m | 0.065m | 0.108m |
