विनिर्देश	स्टील का प्रकार स्टील का प्रकार अत्यधिक जंग प्रतिरोधी स्टेनलेस स्टील प्रकार
पिन रैक प्रकार	फ्लैट प्रकार कोण प्रकार

उपयोग की शर्तें
दौड़ने का झुकाव कोण	β	* * * *	[°]
चलने वाले भाग का कुल द्रव्यमान	M	* *	[kg]
ड्राइविंग गति	V	* * * *	[m/min]
पहिया बेयरिंग घर्षण गुणांक	μs	* *
पहिया रोलिंग घर्षण गुणांक	μr	* *

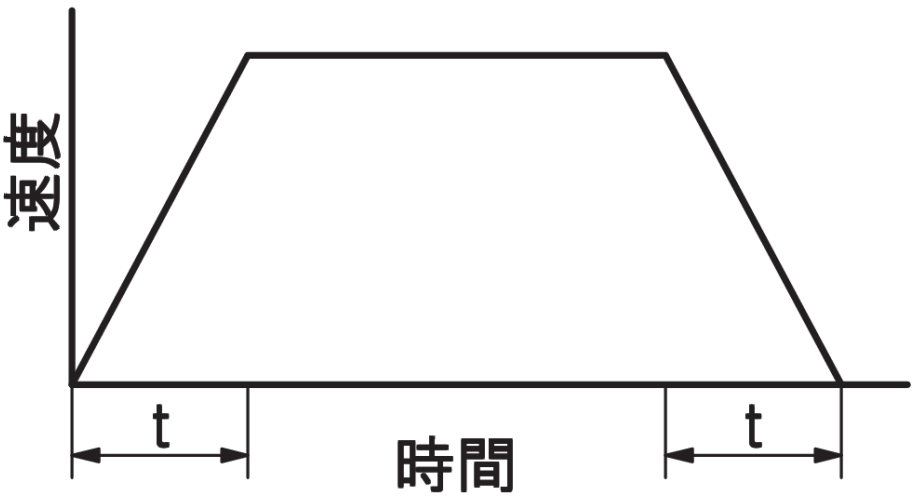

त्वरण और मंदी का समय	t	* *	[s]

परिचालन स्थिति * *

एकसमान भार कुछ प्रभाव के साथ लोड करें बड़े प्रभाव वाले भार

दैनिक ड्राइविंग समय * *

3 घंटे या उससे कम 12 घंटे या उससे कम 12 घंटे से अधिक

प्रति घंटे शुरू और रुकने की संख्या * *

9 बार या उससे कम 10 या अधिक बार

लोड गणना
				त्वरण/मंदन जड़त्व बल	Fa		[kN]
				घर्षण भार बल	Ff		[kN]
				गुरुत्वाकर्षण भार बल	Fg		[kN]
				स्पर्शरेखीय भार लोड करें	Fw		[kN]
सर्विस कारक
				सर्विस कारक	Ks
स्पर्शरेखीय गति	Ve		[m/min]	गति कारक	Kv
सुधार भार
				सही स्पर्शरेखीय भार	Ft		[kN]
फ़्रेम संख्या चयन परिणाम
फ़्रेम नं.				स्वीकार्य स्पर्शरेखीय भार	Fp		[kN]

प्रारूप पदनाम
पिन गियर दांतों की संख्या	NT1	* *		आवश्यक पिन रैक की कुल लंबाई		*	[mm]

हब प्रकार

B C

चयन मॉडल संख्या
पिन गियर मॉडल संख्या			आवाज़ का उतार-चढ़ाव	P		[mm]
पिन रैक मॉडल संख्या			पिन रैक की कुल लंबाई	La2		[mm]

पिन गियर बाहरी व्यास	Do		[mm]	पिन गियर घूर्णन गति	n1		[r/min]
पिन गियर पिच व्यास	Da		[mm]	पिन गियर लोड पावर	Pw		[kW]

पिन गियर का बाहरी व्यास एक अनुमानित मान है। निश्चित मान के लिए कृपया हमसे संपर्क करें।

संदर्भ मॉडल संख्या	यह फ़्रेम नंबर एक साइज़ बड़ा है। कृपया सुरक्षा सुनिश्चित करने और कीमतों की तुलना करने के लिए इसका इस्तेमाल करें।
फ़्रेम नं.			स्वीकार्य स्पर्शरेखीय भार	Fp		[kN]
पिन गियर दांतों की संख्या	NT1

पिन गियर मॉडल संख्या			आवाज़ का उतार-चढ़ाव	P		[mm]
पिन रैक मॉडल संख्या			पिन रैक की कुल लंबाई	La2		[mm]

पिन गियर बाहरी व्यास	Do		[mm]	पिन गियर घूर्णन गति	n1		[r/min]
पिन गियर पिच व्यास	Da		[mm]	पिन गियर लोड पावर	Pw		[kW]

पिन गियर का बाहरी व्यास एक अनुमानित मान है। निश्चित मान के लिए कृपया हमसे संपर्क करें।

यह आकार निर्धारण पत्रक एक सामान्य गणना सूत्र का उपयोग करके स्पर्शरेखीय भार की गणना करता है। उस स्पर्शरेखीय भार और निर्दिष्ट परिचालन स्थितियों के आधार पर, यह पत्रक पिन गियर ड्राइव यूनिट कैटलॉग में सूचीबद्ध चयन प्रक्रियाओं का उपयोग करके चयन के परिणाम दिखाता है।
कृपया आप जिस उपकरण का उपयोग कर रहे हैं उसकी विशेषताओं पर विचार करें और स्वयं निर्धारित करें कि भार की गणना उपयुक्त है या नहीं।

गणना सूत्र
