विनिर्देश	स्टील का प्रकार स्टील का प्रकार अत्यधिक जंग प्रतिरोधी स्टेनलेस स्टील प्रकार
पहिये का प्रकार	इलाक़ा अंकित किया

उपयोग की शर्तें

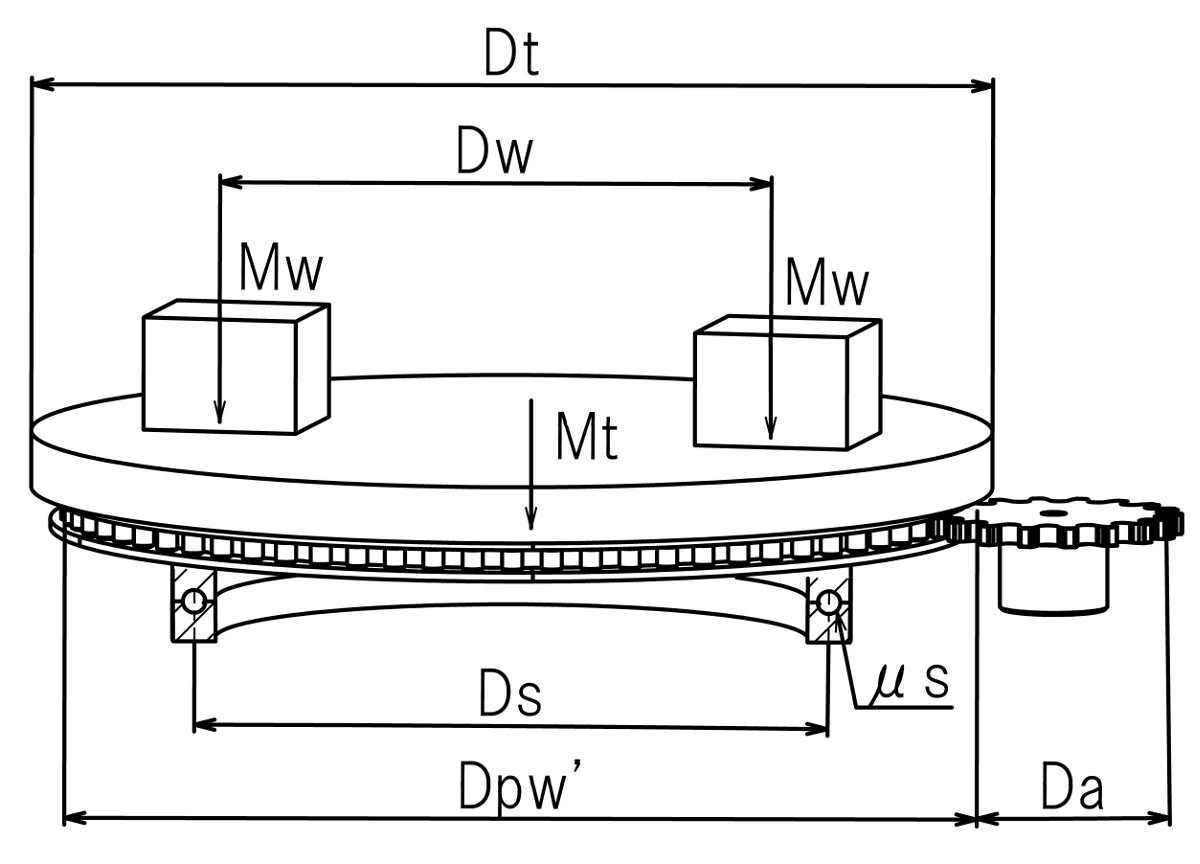

टेबल व्यास	Dt	* *	[mm]
कुल तालिका द्रव्यमान	Mt	* *	[kg]
कुल भार द्रव्यमान	Mw	* *	[kg]
टेबल घूर्णन गति	n2	* *	[r/min]
लोड टर्निंग व्यास	Dw	* *	[mm]
घूर्णन समर्थन व्यास	Ds	* *	[mm]
घूर्णन समर्थन घर्षण गुणांक	μs	* *
अनुमानित पिनव्हील पिच व्यास	Dpw'	* *	[mm]
त्वरण और मंदी का समय	t	* *	[s]

परिचालन स्थिति * *

एकसमान भार कुछ प्रभाव के साथ लोड करें बड़े प्रभाव वाले भार

दैनिक ड्राइविंग समय * *

3 घंटे या उससे कम 12 घंटे या उससे कम 12 घंटे से अधिक

प्रति घंटे शुरू और रुकने की संख्या * *

9 बार या उससे कम 10 या अधिक बार

लोड गणना
जड़त्व आघूर्ण तालिका	It		[kg･m²]	त्वरण/मंदन जड़त्व बलाघूर्ण	Ta		[kN･m]
भार का जड़त्व आघूर्ण	Iw		[kg･m²]	घर्षण बलाघूर्ण	Tf		[kN･m]
				कुल लोड टॉर्क	Tw		[kN･m]
सर्विस कारक
				सर्विस कारक	Ks
स्पर्शरेखीय गति	Ve		[m/min]	गति कारक	Kv
सुधार भार
स्पर्शरेखीय भार लोड करें	Fw		[kN]	सही स्पर्शरेखीय भार	Ft		[kN]
फ़्रेम संख्या चयन परिणाम
फ़्रेम नं.				स्वीकार्य स्पर्शरेखीय भार	Fp		[kN]

प्रारूप पदनाम
पिन गियर दांतों की संख्या	NT1	* *		हब प्रकार		B C

विनिर्देश
पिन गियर मॉडल संख्या			आवाज़ का उतार-चढ़ाव	P		[mm]
पिनव्हील मॉडल संख्या			रोलर्स की संख्या	NT2

पिन गियर बाहरी व्यास	Do		[mm]	पिन गियर घूर्णन गति	n1		[r/min]
पिन गियर पिच व्यास	Da		[mm]	पिन गियर लोड पावर	Pw		[kW]
पिनव्हील पिच व्यास	Dpw		[mm]

पिन गियर का बाहरी व्यास एक अनुमानित मान है। निश्चित मान के लिए कृपया हमसे संपर्क करें।

यह आकार निर्धारण पत्रक एक सामान्य गणना सूत्र का उपयोग करके स्पर्शरेखीय भार की गणना करता है। उस स्पर्शरेखीय भार और निर्दिष्ट परिचालन स्थितियों के आधार पर, यह पत्रक पिन गियर ड्राइव यूनिट कैटलॉग में सूचीबद्ध चयन प्रक्रियाओं का उपयोग करके चयन के परिणाम दिखाता है।
कृपया आप जिस उपकरण का उपयोग कर रहे हैं उसकी विशेषताओं पर विचार करें और स्वयं निर्धारित करें कि भार की गणना उपयुक्त है या नहीं।

गणना सूत्र
