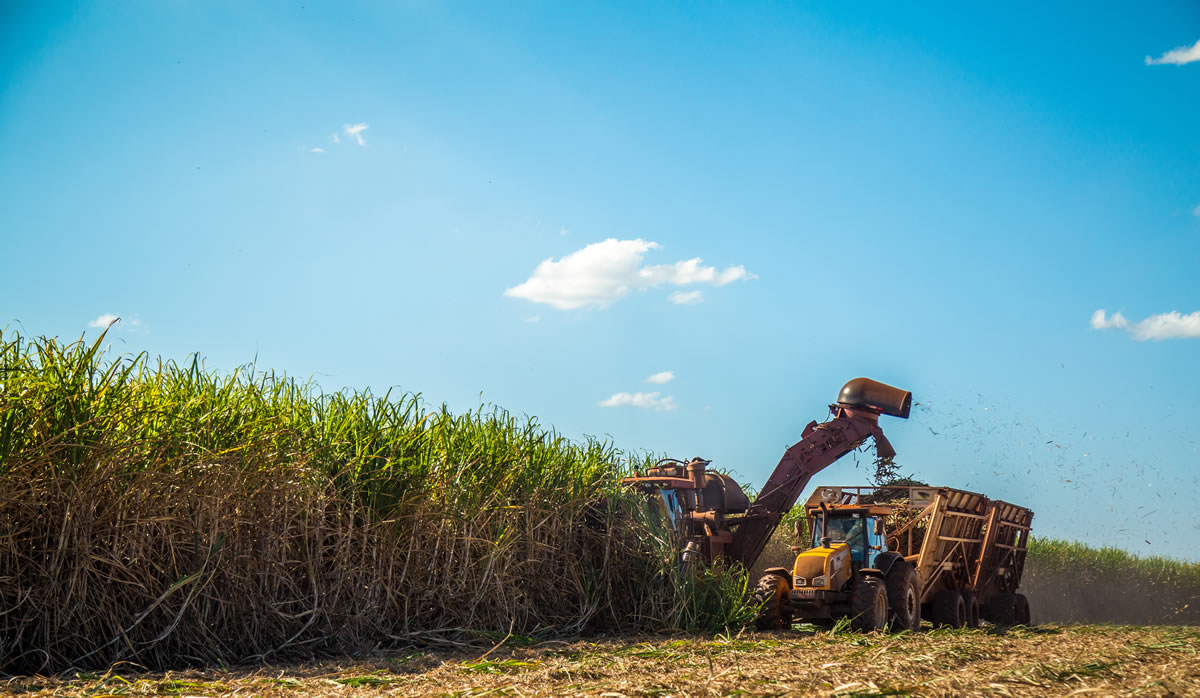

गन्ने की कटाई मशीन
हमारी गन्ना कटाई मशीनों की चेन का निर्माण आईएसओ-प्रमाणित विनिर्माण सुविधाओं में त्सुबाकिमोतो के अपने कठोर डिजाइन और गुणवत्ता मानकों के आधार पर किया जाता है।
सभी घटकों को शॉट-पीनिंग विधि से संसाधित किया जाता है, और घिसाव प्रतिरोध को बढ़ाने के लिए पूरी चेन पर स्थिर पूर्वभार लगाया जाता है।
यह गन्ने के खेतों के कठोर कार्य वातावरण में भी उत्कृष्ट घर्षण प्रतिरोध और लंबी सेवा जीवन सुनिश्चित करता है, जो बड़ी मात्रा में मिट्टी और फाइबर अपशिष्ट और महत्वपूर्ण भार उतार-चढ़ाव की विशेषता है।

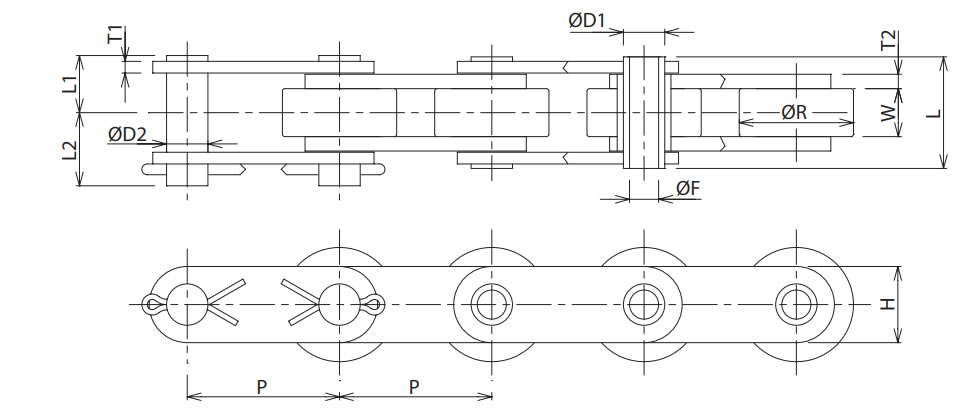

| Chain No. | P | R | W | T1 | T2 | H | D1 | D2 | F | L | L1 | L2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RF264HP | 50.8 2.00 |
38.1 1.50 |
16 0.63 |
3.9 0.15 |
4.8 0.19 |
25.4 1.00 |
13.8 0.54 |
13.8 0.54 |
9.7 0.38 |
37.2 1.46 |
19.05 0.75 |
24.4 0.96 |
उत्पाद संबंधी पूछताछ के लिए, कृपया हमसे यहां संपर्क करें।
मिट्टी कन्वेयर चेन
हमारी कंपनी नम वातावरण में उपयोग के लिए डिज़ाइन की गई मड कन्वेयर चेन की एक विस्तृत श्रृंखला प्रदान करती है।
जंग प्रतिरोध और घिसाव प्रतिरोध को बढ़ाने के लिए, हम अन्य विशिष्टताओं के साथ-साथ कठोर परिस्थितियों का सामना करने के लिए डिज़ाइन किए गए स्टेनलेस स्टील पिन और बुशिंग वाले मॉडल पेश करते हैं।
इसके अलावा, उपयोग और उपकरण की आवश्यकताओं के आधार पर, अतिरिक्त आकार और अन्य श्रृंखलाएं भी आवश्यकतानुसार उपलब्ध कराई जा सकती हैं।

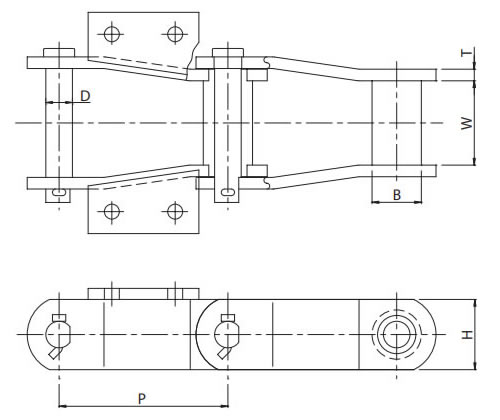

| Chain No. | P | B | W | T | H | D |
|---|---|---|---|---|---|---|
| BOP152.4 | 152.4 6.00 |
31.75 1.25 |
61.9 2.44 |
9.7 0.38 |
38.1 1.50 |
19.5 0.77 |
उत्पाद संबंधी पूछताछ के लिए, कृपया हमसे यहां संपर्क करें।
गन्ने के परिवहन की मशीन

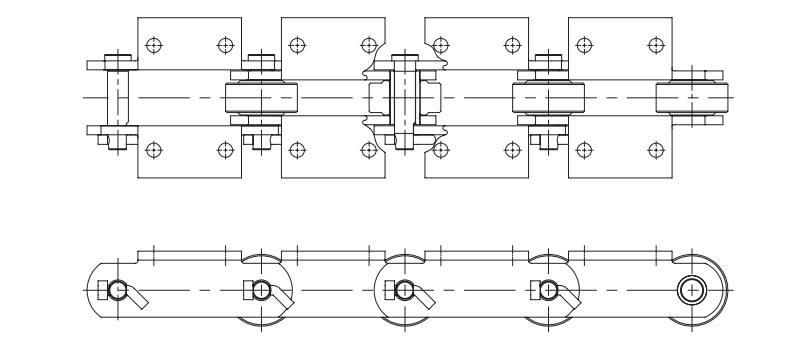

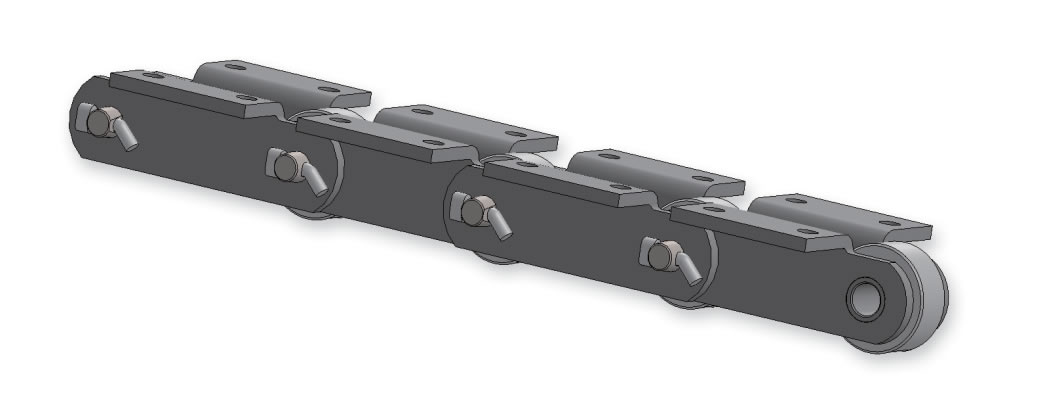

गन्ना वाहक श्रृंखला
चीनी कारखानों के भीतर गन्ने को ढोने वाली जंजीरों का उपयोग विशेष रूप से कठिन परिस्थितियों में किया जाता है।
त्सुबाकिमोतो चेन उत्कृष्ट स्थायित्व और घिसाव प्रतिरोध वाली बेंत वाहक जंजीरों की एक विस्तृत श्रृंखला प्रदान करती है।
हम उपयुक्त सामग्रियों का चयन करते हैं और अनुप्रयोग की स्थितियों के अनुसार ऊष्मा उपचार करते हैं, जिससे ऐसी विशिष्टताएँ प्राप्त होती हैं जो साइट पर आवश्यकताओं को विश्वसनीय रूप से पूरा करती हैं।

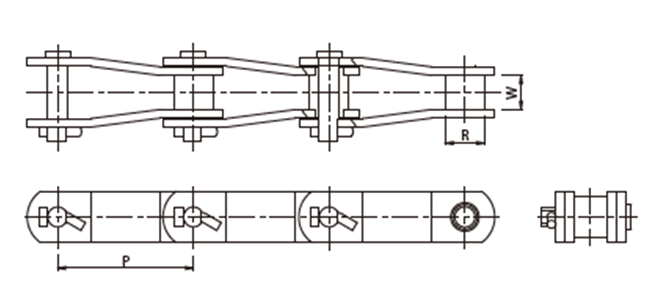

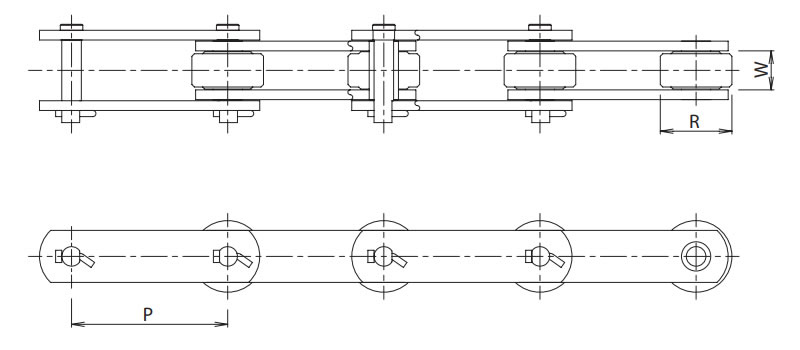

| Chain No. | P | R | W |
|---|---|---|---|
| RF205 | 78.11 3.075 |
31.8 1.25 |
37.1 1.46 |
| RF2188 | 101.6 4.00 |
44.45 1.75 |
31.6 1.24 |
| RF0904 | 101.6 4.00 |
50.8 4.00 |
29.4 1.16 |
| RF1113 | 102.6 4.039 |
50.8 4.00 |
31.6 1.24 |
| RF2124 | 152.4 6.00 |
69.9 2.75 |
37.1 1.46 |
| RF0906 | 152.4 6.00 |
69.9 2.75 |
37.1 1.46 |
| RF09060 | 152.4 6.00 |
69.9 2.75 |
37.1 1.46 |
| RF09061 | 152.4 6.00 |
69.9 2.75 |
37.1 1.46 |
| RF2178A | 152.4 6.00 |
69.9 2.75 |
38.1 1.5 |
| RF2198A | 152.4 6.00 |
69.9 2.75 |
38.1 1.5 |
| RF09063 | 152.4 6.00 |
76.2 3.00 |
36.5 1.44 |
| RF2315 | 228.6 9.00 |
76.2 3.00 |
43 1.69 |
| RF2129 | 228.6 9.00 |
82.5 3.25 |
37.1 1.46 |
लगाव
उत्पाद संबंधी पूछताछ के लिए, कृपया हमसे यहां संपर्क करें।
बैगास वाहक

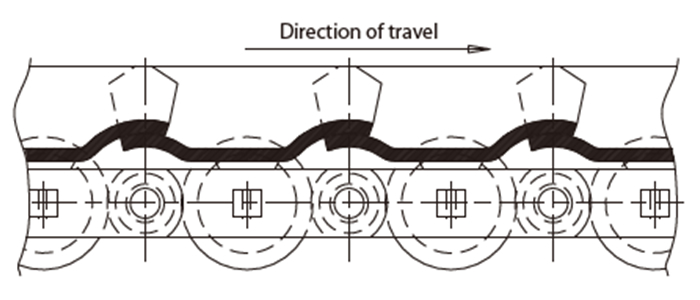

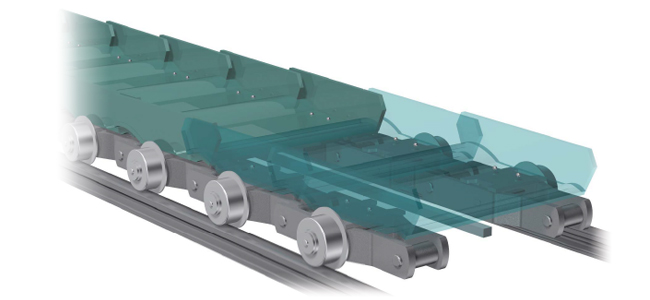

बाहरी रोलर के साथ बैगास वाहक चेन
इसकी अनूठी बाहरी रोलर संरचना रखरखाव कार्य को सुगम बनाती है। बेयरिंग की सतह को एक पतली चिकनाई वाली परत को स्थिर रूप से बनाए रखने के लिए डिज़ाइन किया गया है, जो संपूर्ण प्रणाली के जीवनकाल को बढ़ाने में योगदान देती है।
इसके अलावा, रोलर व्यवस्था को अनुकूलित करके, पूरे सिस्टम को अलग किए बिना केवल क्षतिग्रस्त रोलर को बदलना संभव है।
इससे अनावश्यक और खर्चीले डाउनटाइम में कमी आती है।

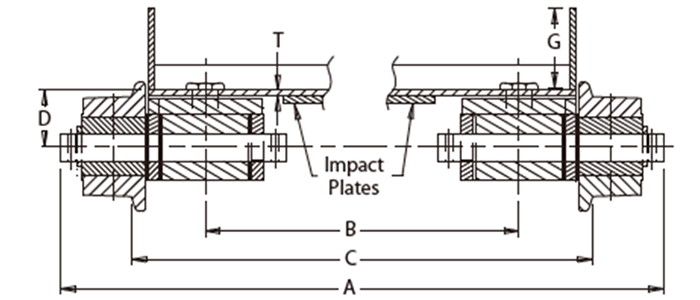

| Style | Chain No. | Pitch | Width | Centerline Chain to Top of Pan Bead | Base Dimension | Pan Thick. | Max. Work Load kg (Lbs.) | Weights/Lbs. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Overall | Center to Center Sprocket | Track Gauge | Conveyor Wt. Per Meter (Ft.) 457.20mm (18") Pan | Approx. Wt. Each 25.40mm (1") Added to Height | Wt. Added Each 152.40mm (6") of Width | |||||||
| A | B | C | D | G | T | |||||||
| Style A OBR Aprons | 961R | 228.6 9.00 |
712.72 28.06 |
374.65 14.75 |
573.02 22.56 |
73.15 2.88 |
101.6 4.00 |
6.35 0.25 |
8,164.75 18,000 |
52.3 115.2 |
1.3 2.9 |
3.8 8.3 |
| 2397R | 304.8 12.00 |
692.15 27.25 |
385.83 15.19 |
553.97 21.81 |
95.25 3.75 |
101.6 4.00 |
6.35 0.25 |
8,346.19 18,400 |
42.0 92.5 |
1.2 2.6 |
3.4 7.5 |
|
| 1706R | 304.8 12.00 |
712.72 28.06 |
374.65 14.75 |
573.02 22.56 |
95.25 3.75 |
101.6 4.00 |
6.35 0.25 |
12,700.72 28,000 |
49.3 108.7 |
1.2 2.6 |
3.4 7.5 |
|
| 2614R | 304.8 12.00 |
703.33 27.69 |
360.43 14.19 |
560.32 22.06 |
107.95 4.25 |
101.6 4.00 |
6.35 0.25 |
15,875.90 35,000 |
71.3 157.1 |
1.2 2.6 |
3.4 7.5 |
|
| 2614R | 304.8 12.00 |
703.33 27.69 |
360.43 14.19 |
560.32 22.06 |
111.25 4.38 |
101.6 4.00 |
9.652 0.38 |
15,875.90 35,000 |
78.2 172.4 |
1.8 4.0 |
5.1 11.3 |
|
उत्पाद संबंधी पूछताछ के लिए, कृपया हमसे यहां संपर्क करें।
*इससे यूएस त्सुबाकी पावर ट्रांसमिशन, एलएलसी की वेबसाइट खुल जाएगी।

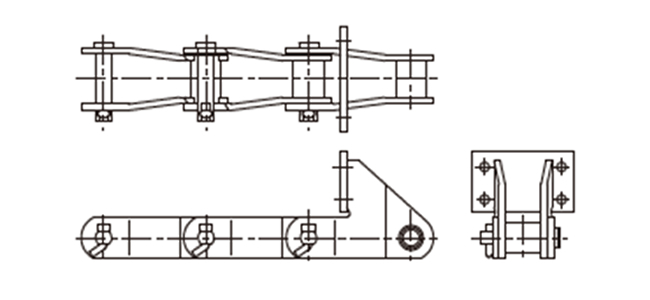

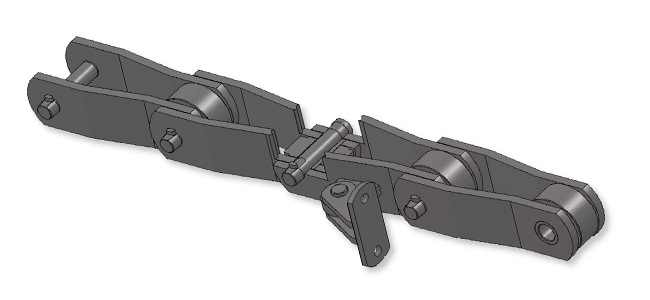

मध्यवर्ती बैगास वाहक श्रृंखला
मध्यवर्ती और बैगास वाहक श्रृंखलाओं के लिए, संक्षारण प्रतिरोध और घिसाव प्रतिरोध दोनों को प्राप्त करना आवश्यक है।
त्सुबाकी की इंटरमीडिएट कैरियर चेन/बैगास कैरियर चेन इन आवश्यकताओं को विश्वसनीय रूप से पूरा करती हैं और साथ ही बेहतर टिकाऊपन भी प्रदर्शित करती हैं।

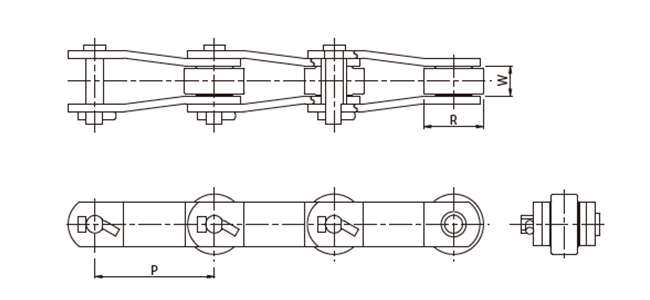

| Chain No. | P | R | W |
|---|---|---|---|
| RO1112 | 93.7 3.688 |
44.45 1.75 |
27.6 1.09 |
| RO1124 | 101.6 4.00 |
50.8 2.00 |
32.3 1.27 |
| RO1125 | 101.6 4.00 |
50.8 2.00 |
32.6 1.28 |
| RO0904 | 101.6 4.00 |
50.8 2.00 |
29.4 1.16 |
| RO1113 | 102.6 4.04 |
50.8 2.00 |
37.5 1.48 |
| RO1130 | 152.4 6.00 |
63.5 2.50 |
37.6 1.48 |
| RO2184 | 152.4 6.00 |
76.2 3.00 |
34.9 1.37 |
| RO2184A | 152.4 6.00 |
76.2 3.00 |
34.9 1.37 |
| RO0906 | 152.4 6.00 |
69.9 2.75 |
37.1 1.46 |
| RO09060 | 152.4 6.00 |
69.9 2.75 |
37.1 1.46 |
| RO09061 | 152.4 6.00 |
69.9 2.75 |
37.1 1.46 |
| RO2178A | 152.4 6.00 |
69.9 2.75 |
38.1 1.5 |
| RO203.2 | 203.2 8.00 |
89 3.50 |
46.1 1.81 |
| RO228.6 | 228.6 9.00 |
89 3.50 |
46.1 1.81 |
| RO228.6 | 228.6 9.00 |
99 3.90 |
47 1.85 |
| RO228.6 | 228.6 9.00 |
99 3.90 |
48 1.89 |

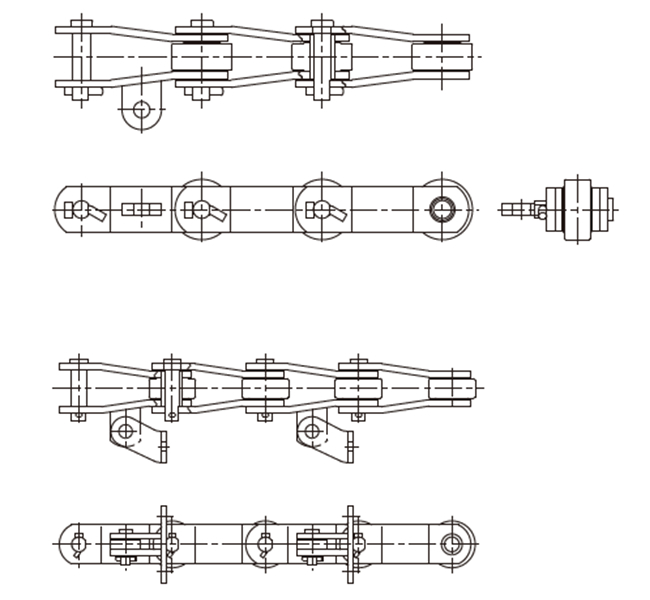

लगाव
BO/BOP Type Chain
लगाव
| Chain No. | P | R | W |
|---|---|---|---|
| B009060 | 152.4 6.00 |
35 1.38 |
37.1 1.46 |
| B02184A | 152.4 6.00 |
42 1.65 |
34.9 1.37 |
| BOP160 | 160 6.30 |
48 1.89 |
56 2.20 |
| Chain No. | P | R | W |
|---|---|---|---|
| BOP160A | 160 6.30 |
48 1.89 |
56 2.20 |
| BOP200 | 200 7.87 |
48 1.89 |
56 2.20 |
| BOP200A | 200 7.87 |
48 1.89 |
56 2.20 |
उत्पाद संबंधी पूछताछ के लिए, कृपया हमसे यहां संपर्क करें।
गन्ने की लिफ्ट
लिफ्ट की श्रृंखला
एएनएसआई मानक बुश्ड चेन विशेष रूप से लिफ्ट और कन्वेयर अनुप्रयोगों के लिए डिज़ाइन की गई हैं, जो उच्च प्रदर्शन और स्थायित्व प्रदान करती हैं।
ये उच्च क्षमता वाली चेनें कास्ट आयरन कॉम्बिनेशन चेन स्प्रोकेट के साथ संगत हैं।
बड़े आकार की कन्वेयर चेन BT श्रृंखला
इसमें CT श्रृंखला की तुलना में अधिकतम अनुमेय भार लगभग दोगुना है।
बड़े आकार की कन्वेयर चेन CT श्रृंखला के लिए अधिकतम अनुमेय भार बढ़ा दिया गया है (लगभग दोगुना)।
हम मीट्रिक और इंच-पिच दोनों प्रणालियाँ प्रदान करते हैं, और कई प्रकार के अटैचमेंट उपलब्ध हैं।
बड़े आकार की कन्वेयर चेन BT श्रृंखला के बारे में अधिक जानें।
उत्पाद संबंधी पूछताछ के लिए, कृपया हमसे यहां संपर्क करें।
मध्यवर्ती वाहक
मध्यवर्ती वाहक श्रृंखला
आरएफ कन्वेयर प्रकार
आरएफ श्रृंखला की मध्यवर्ती वाहक श्रृंखलाओं का निर्माण सावधानीपूर्वक चयनित सामग्रियों का उपयोग करके किया जाता है।
पिन और बुशिंग विशेष स्टेनलेस स्टील से बने होते हैं, जिसे बैगास रिक्लेमर अनुप्रयोगों के लिए विकसित किया गया है, जो बेहतर जंग और घिसाव प्रतिरोध प्रदान करता है।
इसके अतिरिक्त, असेंबली के दौरान पिन और बुशिंग पर मोलिब्डेनम डाइसल्फाइड (MoS₂) ग्रीस लगाया जाता है।
चूंकि इस चेन को आमतौर पर संचालन के दौरान अतिरिक्त स्नेहन की आवश्यकता नहीं होती है, इसलिए पूरक स्नेहन सुनिश्चित करने के लिए इस MoS2 ग्रीस को इस पर लगाया जाता है।
आपके उपयोग और उपकरण संबंधी आवश्यकताओं के आधार पर, हम आवश्यकतानुसार अतिरिक्त आकार और अन्य श्रृंखलाएं भी प्रदान कर सकते हैं।
| Chain No. | P | R | W | T | H | D |
|---|---|---|---|---|---|---|
| RFP457.2S | 457.2 18.00 |
70 2.76 |
70 2.76 |
16 0.63 |
110 4.33 |
35 1.38 |
उत्पाद संबंधी पूछताछ के लिए, कृपया हमसे यहां संपर्क करें।
बैगास रिक्लेमर

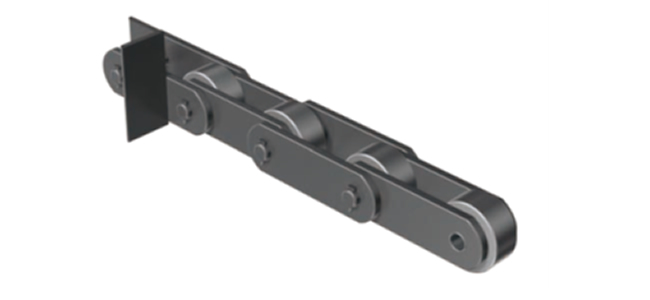

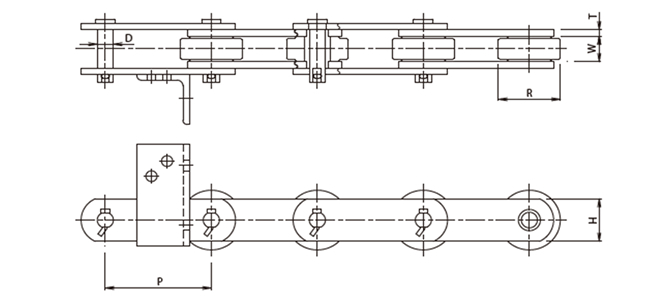

बैगैसेस क्लेमर चेन
बैगास क्रीमर एक ऐसा उपकरण है जो संपूर्ण चीनी उत्पादन प्रक्रिया को सहयोग प्रदान करता है और इस श्रृंखला में सबसे महत्वपूर्ण उपकरणों में से एक है।
त्सुबाकिमोतो चेन ने व्यापक बाजार अनुसंधान और ऑन-साइट फील्ड परीक्षणों के माध्यम से उच्च स्तर के संक्षारण प्रतिरोध, मजबूती और घिसाव प्रतिरोध को संयोजित करने वाली स्टेनलेस स्टील सामग्री विकसित और अपनाई है।
इस विशेष प्रकार के स्टेनलेस स्टील के अलावा, पिनों की घिसावट सहनशीलता को अधिकतम करने के लिए पूर्ण-खंडीय कठोरता और इंडक्शन हार्डनिंग से गुज़ारा जाता है।
इसके अलावा, यह मानते हुए कि संचालन के दौरान कोई स्नेहन नहीं किया जाता है, असेंबली के दौरान पिन और बुशिंग पर मोलिब्डेनम डाइसल्फाइड (MoS2) ग्रीस लगाया जाता है, और कुछ भागों को बेकिंग प्रक्रिया से उपचारित किया जाता है।
इसके अलावा, रोबोटिक वेल्डिंग का उपयोग करके चेन पर अटैचमेंट लगाए जाते हैं, जिससे गहरे और उच्च-शक्ति वाले वेल्ड सुनिश्चित होते हैं।

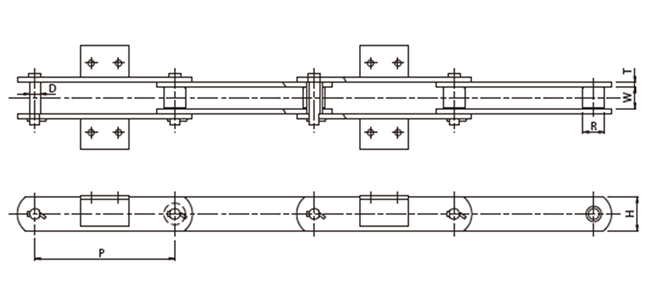

| Chain No. | P | R | W | T | H | D |
|---|---|---|---|---|---|---|
| RFP152.4R-6LF2 | 152.4 6.00 |
88.9 3.50 |
31.8 1.25 |
9.5 0.37 |
63.5 2.50 |
23.2 0.91 |
| RFP152.4R-6LF2-H | 152.4 6.00 |
88.9 3.50 |
31.8 1.25 |
9.5 0.37 |
63.5 2.50 |
31.8 1.25 |
उत्पाद संबंधी पूछताछ के लिए, कृपया हमसे यहां संपर्क करें।
डिफ्यूज़र सिस्टम

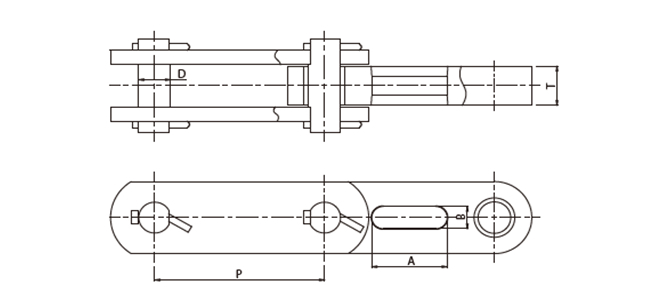

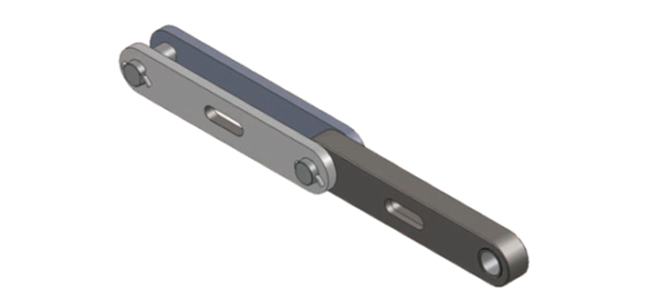

डिफ्यूज़र चेन
बैगास कैरियर चेन और एलिवेटर चेन के समान, त्सुबाकिमोतो की डिफ्यूज़र चेन में त्सुबाकिमोतो द्वारा विकसित एक विशेष स्टेनलेस स्टील सामग्री का उपयोग किया जाता है जो घिसाव प्रतिरोध, जंग प्रतिरोध और स्थायित्व को जोड़ती है।
इस उत्पाद का उपयोग विश्वभर के चीनी कारखानों में किया जाता है।
प्रकार 1
प्रकार 2

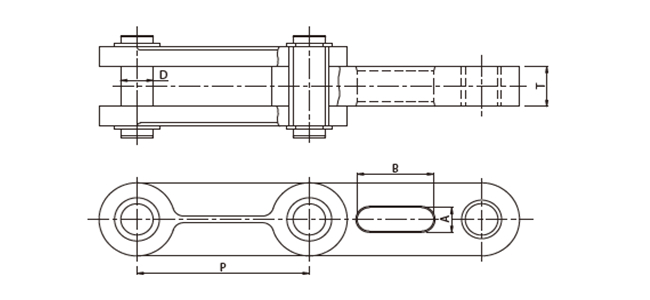

| Chain No. | प्रकार | P | D | T | A | B |
|---|---|---|---|---|---|---|
| NEF250 | 1,2 | 250 9.84 |
47 1.85 |
60 2.36 |
111 4.37 |
35 1.38 |
| NEF500 | 2 | 500 19.685 |
49 1.93 |
60 2.36 |
135 5.31 |
35 1.38 |
उत्पाद संबंधी पूछताछ के लिए, कृपया हमसे यहां संपर्क करें।
अन्य उपकरण
गन्ने के बक्सों की स्थिति को समायोजित करना
पावर सिलेंडर पोजिशनिंग संबंधी आवश्यकताओं को पूरा करने के लिए लिमिट स्विच, रोटरी एनकोडर और पोटेंशियोमीटर सहित कई प्रकार के विकल्प प्रदान करते हैं।
आपके उपयोग और उपकरण संबंधी आवश्यकताओं के आधार पर, हम आवश्यकतानुसार अतिरिक्त आकार और अन्य श्रृंखलाएं भी प्रदान कर सकते हैं।
पावर सिलेंडर के बारे में अधिक जानकारी
